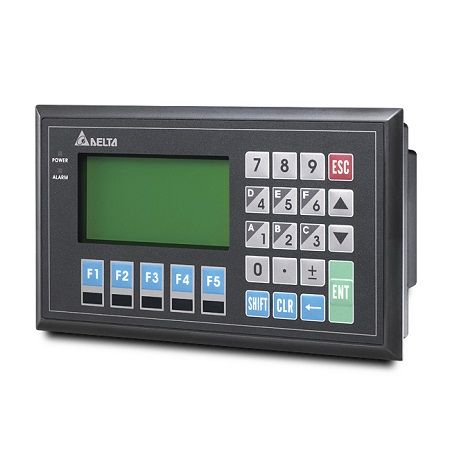

Delta TP08G-BT2 là bảng giao diện người–máy dạng Text Panel thuộc TP Series của Delta Electronics. Thiết bị sử dụng màn hình STN-LCD đơn sắc 3.8 inch, độ phân giải 240 × 128 pixel, cho phép hiển thị nhiều dòng văn bản, thông số, trạng thái và cảnh báo của hệ thống điều khiển công nghiệp. Đây không phải màn hình cảm ứng TFT như dòng DOP mà vận hành chủ yếu bằng hệ thống phím chức năng và phím số vật lý ở mặt trước.
Theo thông số chính thức của Delta, TP08G-BT2 tích hợp Flash Memory 1,024KB, RAM hệ thống 64KB, bộ xử lý ST STR710RZT6, đồng hồ thời gian thực RTC và khe dành cho Program Copy Card. Về truyền thông, COM1 hỗ trợ RS-232 hoặc RS-422, trong khi COM2 hỗ trợ RS-485. Các cổng nối tiếp có thể hoạt động với tốc độ từ 9.600bps đến 115.200bps, phù hợp kết nối PLC và các thiết bị tự động hóa tương thích.
TP08G-BT2 được thiết kế cho những máy cần giao diện điều khiển đơn giản, bền và dễ thao tác. Delta công bố màn hình có thể hiển thị tám dòng văn bản ở cấu hình font phù hợp, hỗ trợ Recipe, Macro, bảo vệ bằng mật khẩu và các phím chức năng do người dùng định nghĩa. Thiết bị sử dụng nguồn 24VDC, công suất tối đa khoảng 1.8W và có mặt trước đạt IP66/NEMA4X/UL Type 4X khi được lắp đúng yêu cầu trong nhà.
TP08G-BT2 sử dụng màn hình STN-LCD 3.8 inch đơn sắc. Đây là Text Panel chuyên hiển thị dữ liệu và trạng thái thay vì HMI đồ họa màu. Thiết kế này phù hợp với những hệ thống cần màn hình vận hành đơn giản, ít đối tượng đồ họa và ưu tiên khả năng thao tác bằng phím vật lý.
Delta xác định TP08G-BT2 là model tám dòng trong TP Series. Khi sử dụng font 8 × 16 dots, thiết bị có thể hiển thị khoảng 30 ký tự × 8 dòng. Với font nhỏ hơn, lượng dữ liệu hiển thị trên một màn hình có thể tăng lên.
Độ phân giải chính thức của TP08G-BT2 là 240 × 128 dots. Đây là mức cao hơn TP04G-AS2 128 × 64 dots, giúp TP08G-BT2 hiển thị nhiều thông tin hơn trên một trang.
Manual Delta liệt kê các font ASCII gồm 5 × 8, 8 × 8, 8 × 12 và 8 × 16 dots. Ví dụ font 5 × 8 có thể cho khoảng 48 ký tự × 16 dòng, font 8 × 8 khoảng 30 × 16 dòng, trong khi font 8 × 16 phù hợp với cách hiển thị tám dòng rõ ràng hơn.
TP08G-BT2 được Delta trang bị 1,024KB Flash Memory, tương đương khoảng 1MB. Đây là bộ nhớ lưu chương trình Text Panel và lớn hơn mức Flash 256KB của TP04G-AS2.
Dung lượng lớn hơn giúp TP08G-BT2 hỗ trợ project có nhiều màn hình, Recipe, Macro và nội dung vận hành hơn. Tuy nhiên đây vẫn là Text Panel thế hệ cũ nên không nên so sánh dung lượng bộ nhớ với HMI DOP-100 hiện đại.
Manual TP08G-BT2 công bố RAM hệ thống 64KB. Bộ nhớ này phục vụ việc xử lý dữ liệu trong quá trình thiết bị vận hành và khác với Flash 1MB dùng để lưu chương trình.
Nếu Text Panel thường xuyên treo hoặc reset, không nên xác định ngay RAM bị lỗi. Nguồn 24VDC, project, truyền thông và mạch nguồn cần được kiểm tra trước khi xử lý sâu phần bộ nhớ.
TP08G-BT2 tích hợp RS-232 trên COM1 thông qua đầu nối D-Sub 9 pin male. Đây là giao tiếp có thể sử dụng để kết nối PLC, thiết bị điều khiển hoặc phục vụ các chức năng truyền chương trình theo cấu hình được Delta hỗ trợ.
RS-232 hoạt động theo phương thức truyền không đồng bộ, hỗ trợ 7 hoặc 8 data bit, 1 hoặc 2 stop bit và parity None/Odd/Even. Tốc độ truyền có thể thiết lập từ 9.600 đến 115.200bps.
Ngoài RS-232, COM1 của TP08G-BT2 còn hỗ trợ RS-422. Hai chuẩn sử dụng sơ đồ chân và đặc tính điện khác nhau, do đó cần xác định chính xác giao tiếp đang dùng trước khi làm cáp hoặc thay thiết bị.
RS-422 sử dụng truyền tín hiệu vi sai và phù hợp với một số kết nối công nghiệp cần khả năng chống nhiễu tốt hơn so với RS-232.
COM2 hỗ trợ RS-485 và sử dụng terminal tháo rời 6 pin. Cụm terminal này đồng thời bao gồm phần cấp nguồn DC24V và chân giao tiếp RS-485 theo sơ đồ phần cứng của Delta.
RS-485 thường được sử dụng để kết nối PLC, biến tần, bộ điều khiển nhiệt độ và các thiết bị serial công nghiệp. Khi TP08G-BT2 mất giao tiếp RS-485, cần kiểm tra cực tính dây, baud rate, station address, parity, protocol và terminal trước khi kết luận cổng truyền thông bị hỏng.
Các cổng serial của TP08G-BT2 hỗ trợ tốc độ truyền đến 115.200bps. Hai thiết bị trong cùng kết nối phải sử dụng thông số truyền giống nhau để trao đổi dữ liệu chính xác.
Sai baud rate, parity hoặc stop bit có thể khiến Text Panel không nhận bất kỳ dữ liệu nào dù cả HMI và PLC vẫn hoạt động bình thường. Do đó truyền thông luôn nên được kiểm tra từ cấu hình trước khi sửa phần cứng.
TP08G-BT2 được trang bị bàn phím số 0–9, các phím chức năng F1–F5, ESC, SHIFT, ENTER, CLR, các phím điều hướng và những phím hỗ trợ nhập dữ liệu. Catalogue Delta đồng thời mô tả TP08 Series có tới 24 chức năng phím có thể định nghĩa theo ứng dụng.
Các phím vật lý giúp Text Panel phù hợp với môi trường người vận hành đeo găng hoặc những máy không cần màn hình cảm ứng. Sau thời gian dài sử dụng, màng phím và tiếp điểm có thể bị mòn, dẫn đến hiện tượng phải nhấn mạnh hoặc phím không nhận.
Một ưu điểm của TP08G-BT2 so với các Text Panel nhỏ hơn là hỗ trợ Recipe và Macro. Recipe giúp lưu các nhóm tham số sản xuất khác nhau để người vận hành lựa chọn khi đổi sản phẩm hoặc chế độ máy.
Macro cho phép thực hiện các tác vụ logic hoặc xử lý dữ liệu được hỗ trợ bởi TPEditor, giúp giao diện linh hoạt hơn so với một màn hình chỉ hiển thị văn bản thông thường.
TP08G-BT2 tích hợp Real-Time Clock. Catalogue TP Series cũng liệt kê pin lithium CR2032 3V với tuổi thọ tham khảo khoảng 5 năm cho nhóm thiết bị có RTC.
Nếu Text Panel bị mất ngày giờ sau khi cắt nguồn, pin là một trong những hạng mục cần kiểm tra. Trên thiết bị đã vận hành nhiều năm, pin có thể suy giảm ngay cả khi các chức năng hiển thị và giao tiếp vẫn bình thường.
Manual TP08G-BT2 ghi nguồn đầu vào ngoài 24VDC và công suất tối đa khoảng 1.8W. Catalogue TP Series công bố điện áp vận hành chung ở mức +24VDC với dung sai tương ứng của dòng sản phẩm.
Nguồn không ổn định có thể làm Text Panel reset, chớp màn hình hoặc mất truyền thông. Khi kiểm tra nên đo trực tiếp nguồn tại terminal trong lúc thiết bị đang hoạt động để phát hiện sụt áp hoặc nhiễu nguồn.
Màn hình sử dụng LED Backlight và hỗ trợ chức năng tự động tắt đèn nền. Contrast LCD có thể được điều chỉnh thông qua phần mềm và các chức năng phím được thiết lập trên Text Panel.
Nếu màn hình nhìn quá tối hoặc chữ khó đọc, nên kiểm tra Contrast trước khi xác định LCD hỏng. Với thiết bị hoạt động lâu năm, Backlight cũng có thể suy giảm độ sáng theo thời gian.
Delta công bố mặt trước TP08G-BT2 đạt IP66, NEMA4X và UL Type 4X cho sử dụng trong nhà khi thiết bị được lắp đặt đúng trên panel.
Cấp bảo vệ này áp dụng cho mặt trước, không có nghĩa toàn bộ Text Panel có thể tiếp xúc trực tiếp với nước. Terminal nguồn, COM và mặt sau vẫn cần nằm trong tủ điện được bảo vệ phù hợp.
Catalogue Delta công bố kích thước tổng thể TP08G-BT2 khoảng 210 × 122 × 45mm và panel cutout khoảng 196 × 108mm. Khối lượng thiết bị khoảng 430g.
Khi thay Text Panel bằng HMI khác, cần kiểm tra kích thước khoét panel và chiều sâu phía sau tủ. Một HMI cùng kích thước màn hình danh nghĩa 3.8 inch chưa chắc có kích thước lắp đặt giống TP08G-BT2.
TP08G-BT2 có thể hiển thị số lượng sản phẩm, thời gian chu kỳ, trạng thái cảm biến, alarm và các tham số sản xuất.
RS-232, RS-422 và RS-485 giúp Text Panel trao đổi dữ liệu với PLC và các controller tương thích thông qua protocol được TPEditor hỗ trợ.
Recipe có thể được sử dụng để quản lý nhiều nhóm cài đặt cho các loại sản phẩm hoặc chế độ vận hành khác nhau.
Đối với dây chuyền vẫn sử dụng TP08G-BT2, sửa chữa thiết bị hiện hữu có thể giúp giữ nguyên project, wiring và cách vận hành nếu hệ thống chưa cần nâng cấp toàn diện.
Các tình trạng dưới đây là những lỗi Text Panel HMI và thiết bị điện tử công nghiệp nói chung có thể phát sinh do nguồn điện, thời gian sử dụng, va đập, nhiệt độ, firmware, phần mềm, ngoại vi hoặc linh kiện. Đây không phải khẳng định Delta TP08G-BT2 có lỗi thiết kế hoặc chắc chắn sẽ gặp các vấn đề này.
Nguồn 24VDC, terminal, mạch bảo vệ hoặc mạch nguồn nội bộ có thể liên quan. Cần xác nhận điện áp tại terminal trước khi kiểm tra bo mạch.
Project, Flash Memory, LCD hoặc mạch xử lý có thể cần kiểm tra. Nếu còn giao tiếp được với phần mềm, nên sao lưu project trước khi can thiệp sâu.
Có thể do Contrast thiết lập không phù hợp hoặc LED Backlight suy giảm. Cần kiểm tra hai yếu tố này trước khi kết luận LCD hỏng.
Màng phím, tiếp điểm hoặc mạch quét bàn phím có thể bị mòn sau thời gian dài thao tác.
Cần kiểm tra cáp DB9, pinout, baud rate, parity, protocol và cấu hình COM1 trước khi xác định transceiver RS-232 bị lỗi.
Cực tính dây, terminal 6 pin, station address hoặc thông số serial có thể sai. Nên kiểm tra hệ thống truyền thông trước khi sửa phần cứng.
Nguồn bị sụt, linh kiện nguồn suy giảm, connector lỏng hoặc lỗi phần mềm có thể khiến thiết bị khởi động lại.
Cổng truyền thông, cáp, TPEditor, Flash Memory hoặc firmware có thể liên quan. Cần loại trừ lỗi phần mềm và kết nối trước.
Pin CR2032 hoặc phần RTC có thể cần kiểm tra khi thời gian không còn được duy trì.
Manual cho biết LED đỏ có thể báo lỗi truyền thông hoặc được sử dụng theo chương trình người dùng. Vì vậy cần kiểm tra cả project và trạng thái communication trước khi xác định phần cứng hỏng.
Nên kiểm tra phần cứng khi thiết bị không lên nguồn dù 24VDC đã đúng, LCD mất hiển thị, bàn phím không hoạt động, máy reset liên tục, Flash không thể đọc/ghi hoặc các cổng RS-232/RS-422/RS-485 mất giao tiếp sau khi đã xác nhận cáp và cấu hình tốt.
Nếu chỉ mất kết nối PLC, cần kiểm tra PLC, dây, station address và protocol trước. Nếu chỉ màn hình tối, nên kiểm tra Contrast và Backlight trước khi thay LCD hoặc bo mạch.
Delta công bố màn hình STN-LCD 3.8 inch.
Không. Đây là Text Panel sử dụng hệ thống phím chức năng và bàn phím vật lý.
Độ phân giải chính thức là 240 × 128 dots.
TP08G-BT2 tích hợp 1,024KB Flash Memory, tương đương khoảng 1MB.
Manual Delta công bố RAM hệ thống 64KB.
Có. COM1 hỗ trợ RS-232 và sử dụng đầu D-Sub 9 pin.
Có. COM2 hỗ trợ RS-485 qua terminal tháo rời 6 pin.
Có. COM1 hỗ trợ RS-422 bên cạnh RS-232.
Có. Delta công bố TP08G-BT2 hỗ trợ cả Recipe và Macro Function.
Phần mềm chỉnh sửa chính thức của TP Series là Delta TPEditor.
Delta TP08G-BT2 là Text Panel HMI 3.8 inch sử dụng STN-LCD đơn sắc, độ phân giải 240 × 128 dots, Flash Memory 1MB, RAM hệ thống 64KB và nguồn 24VDC. Thiết bị tích hợp RS-232, RS-422, RS-485, RTC, Recipe, Macro và hệ thống phím vật lý dành cho điều khiển máy công nghiệp.
Trong quá trình sử dụng lâu năm, các hiện tượng Text Panel không lên nguồn, màn hình tối, phím không nhận, thiết bị treo hoặc reset, mất ngày giờ, lỗi project hoặc mất giao tiếp RS-232/RS-422/RS-485 cần được kiểm tra lần lượt từ nguồn, cáp, thông số truyền thông, project và thiết bị ngoại vi trước khi xác định lỗi phần cứng.
Nếu cần kiểm tra STN-LCD 3.8 inch, LED Backlight, bàn phím, Flash Memory, RAM, RS-232, RS-422, RS-485, RTC, pin CR2032, mạch nguồn hoặc PCB của Delta TP08G-BT2, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa hoặc đề xuất thay thế hạng mục phù hợp.
