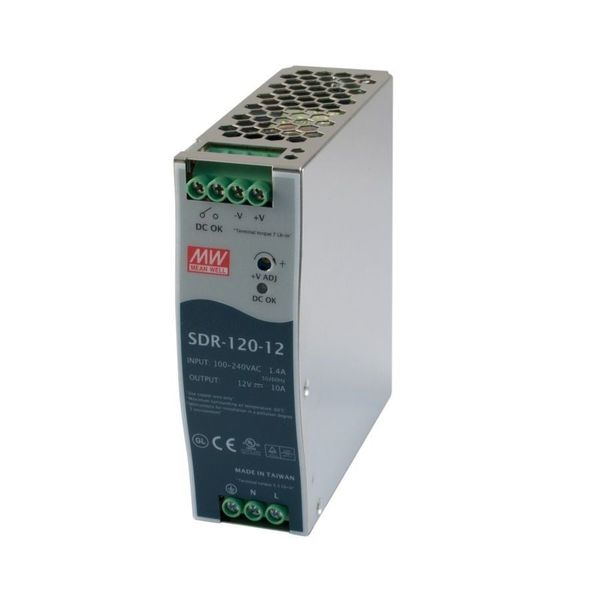

MEAN WELL SDR-120-12 là bộ nguồn AC/DC công nghiệp một ngõ ra thuộc dòng SDR-120, được thiết kế để lắp trực tiếp trên thanh DIN Rail trong tủ điện và hệ thống tự động hóa. Model cung cấp điện áp đầu ra danh định 12VDC, dòng liên tục tối đa 10A và công suất định mức 120W, phù hợp cho PLC, relay, cảm biến, bộ điều khiển, thiết bị truyền thông và các tải DC 12V công nghiệp khác.
Theo datasheet chính thức MEAN WELL SDR-120 cập nhật ngày 09/06/2025, riêng SDR-120-12 còn có khả năng chịu tải đỉnh 150% trong thời gian tối đa 3 giây, tương ứng dòng Peak Current 15A và Peak Power 180W. Đây là ưu điểm đáng chú ý với những tải có dòng khởi động tức thời cao, nhưng không nên hiểu 180W là công suất chạy liên tục của nguồn.
SDR-120-12 tích hợp Active PFC, bảo vệ ngắn mạch, quá tải, quá áp và quá nhiệt, đồng thời có tiếp điểm relay DC OK để báo trạng thái nguồn cho PLC hoặc mạch giám sát. Thiết bị không sử dụng quạt mà làm mát bằng đối lưu tự nhiên, có chiều rộng chỉ 40mm và hỗ trợ thanh DIN Rail TS-35/7.5 hoặc TS-35/15.
SDR-120-12 cung cấp đầu ra danh định 12VDC với dòng tải liên tục từ 0 đến 10A. Công suất định mức là 120W, đúng với phép tính 12V × 10A. Đây là mức công suất mà người dùng nên sử dụng khi tính toán tải vận hành liên tục trong điều kiện cho phép của datasheet.
Nguồn không ép dòng 10A vào thiết bị phía sau; tải sẽ lấy lượng dòng cần thiết trong giới hạn của nguồn. Nếu hệ thống chỉ tiêu thụ 3A thì nguồn cấp khoảng 3A. Dòng 10A là khả năng cung cấp tối đa liên tục trước khi xét điều kiện nhiệt độ, điện áp đầu vào và derating.
Một đặc điểm quan trọng của SDR-120-12 là khả năng chịu tải đỉnh 150%. Datasheet xác nhận Peak Current 15A và Peak Power 180W trong thời gian tối đa 3 giây. Tính năng này hữu ích với các tải có dòng khởi động ngắn như motor DC, actuator, tải điện dung hoặc thiết bị cần công suất tức thời cao hơn mức bình thường.
Đồ thị Peak Loading của MEAN WELL minh họa các chu kỳ trong đó nguồn chạy 120W rồi lên 180W trong 3 giây, hoặc từ mức tải thấp lên 180W trong 3 giây. Do đó không nên sử dụng 15A hoặc 180W như mức tải liên tục. Nếu tải yêu cầu trên 120W trong thời gian dài, cần chọn nguồn công suất lớn hơn.
SDR-120-12 tích hợp biến trở +V ADJ. trên mặt trước để điều chỉnh điện áp từ khoảng 12V đến 14VDC. Khả năng này hữu ích khi cần bù sụt áp trên dây dẫn hoặc khi tải cho phép làm việc ở điện áp cao hơn mức 12V danh định.
Việc tăng điện áp lên 14V không đồng nghĩa nguồn được phép vượt giới hạn công suất. Trước khi tăng điện áp cần kiểm tra khả năng chịu điện áp của PLC, relay, cảm biến hoặc thiết bị tải và bảo đảm tổng công suất vẫn nằm trong giới hạn cho phép.
Riêng SDR-120-12 được MEAN WELL công bố Ripple & Noise tối đa 100mVp-p. Voltage Tolerance là ±1%, Line Regulation ±0.5% và Load Regulation ±1%, giúp điện áp đầu ra duy trì tương đối ổn định khi điện áp lưới hoặc mức tải thay đổi trong phạm vi thiết kế.
Nếu nguồn đã sử dụng lâu năm xuất hiện ripple lớn, PLC reset ngẫu nhiên hoặc cảm biến hoạt động không ổn định, cần kiểm tra tụ lọc đầu ra, mạch feedback, tải xung và chất lượng kết nối trước khi xác định toàn bộ bộ nguồn hỏng.
SDR-120-12 hoạt động với điện áp AC rộng từ 88VAC đến 264VAC, tần số 47–63Hz. Thiết bị cũng hỗ trợ nguồn DC cao áp từ 124VDC đến 370VDC theo datasheet.
Đường Output Derating VS Input Voltage cho thấy ở khoảng 88VAC nguồn chỉ nên sử dụng khoảng 90% tải, sau đó tăng tới 100% khi điện áp đầu vào đạt khoảng 100VAC. Vì vậy không nên mặc định 120W luôn khả dụng ở mọi mức điện áp trong toàn bộ dải 88–264VAC.
Sơ đồ khối chính thức của SDR-120 cho thấy mạch PFC được bố trí sau phần EMI Filter & Rectifiers và trước tầng Power Switching. Bộ điều khiển PWM & PFC phối hợp với PFC Control để quản lý quá trình chuyển đổi năng lượng.
Power Factor điển hình của SDR-120-12 đạt khoảng 0.96 ở 115VAC và 0.93 ở 230VAC tại full load. Đây là thông số của riêng dòng SDR-120 trong điều kiện thử của nhà sản xuất.
MEAN WELL quảng bá SDR-120 Series với hiệu suất tối đa khoảng 91%, nhưng bảng thông số tách riêng từng điện áp cho thấy SDR-120-12 đạt hiệu suất điển hình 89%. Phiên bản SDR-120-24 đạt 91% và SDR-120-48 đạt khoảng 90.5%.
Vì vậy khi mô tả chính xác model 12V không nên ghi hiệu suất 91% như một thông số riêng của SDR-120-12. Giá trị phù hợp là 89% trong điều kiện đo tiêu chuẩn của hãng.
SDR-120 có relay DC OK tích hợp tại terminal TB2. Khi nguồn hoạt động và điện áp DC ở trạng thái OK, tiếp điểm relay đóng; khi PSU tắt hoặc DC Fail, tiếp điểm mở.
Tính năng này cho phép PLC, relay trung gian hoặc hệ thống cảnh báo theo dõi trạng thái bộ nguồn mà không phải chỉ dựa vào việc đo trực tiếp điện áp 12V. Datasheet công bố khả năng tiếp điểm tối đa 60VDC/0.3A, 30VDC/1A hoặc 30VAC/0.5A với tải điện trở.
MEAN WELL liệt kê Short Circuit và Overload trong nhóm bảo vệ của SDR-120. Datasheet mô tả rằng trong vùng khoảng 110–150% công suất định mức, nguồn có thể duy trì tải trong thời gian ngắn rồi shutdown output; khi vượt 150%, mạch giới hạn dòng và bảo vệ sẽ tác động trong khoảng thời gian quy định.
Nếu nguồn lên rồi tắt khi gắn tải, cần kiểm tra tổng dòng, tải chập, tụ đầu vào của tải và dây dẫn trước khi kết luận nguồn bị lỗi. Peak 180W chỉ áp dụng tối đa 3 giây.
Riêng SDR-120-12 có ngưỡng Over Voltage Protection khoảng 14–17V. Khi OVP tác động, nguồn shutdown output để hạn chế nguy cơ điện áp tăng ngoài phạm vi thiết kế.
Datasheet xác định phương pháp phục hồi là ngắt rồi cấp lại nguồn. Nếu tình trạng quá áp lặp lại, mạch feedback, reference, optocoupler hoặc PWM control có thể cần được kiểm tra.
SDR-120 sử dụng cảm biến nhiệt tại heatsink của power switch với ngưỡng bảo vệ khoảng 95°C ±5°C. Khi nhiệt độ vượt ngưỡng, output bị shutdown và nguồn có khả năng tự phục hồi sau khi nhiệt độ giảm.
Nếu OTP thường xuyên kích hoạt, cần kiểm tra nhiệt độ tủ, khoảng cách thông gió, tải thực tế và bụi bẩn. Nguồn sử dụng đối lưu tự nhiên nên điều kiện thông gió có ảnh hưởng trực tiếp đến khả năng tản nhiệt.
SDR-120-12 không có quạt. MEAN WELL sử dụng Free Air Convection qua các khe thông gió trên thân nguồn. Thiết kế này giúp giảm tiếng ồn và loại bỏ quạt – một linh kiện cơ khí có thể hao mòn sau thời gian dài.
Datasheet khuyến nghị khi chạy liên tục full power nên chừa khoảng 40mm phía trên, 20mm phía dưới và 5mm mỗi bên. Nếu thiết bị liền kề là nguồn nhiệt, khoảng trống bên cạnh được khuyến nghị tăng lên khoảng 15mm.
Datasheet hiện hành công bố Working Temperature từ -25°C đến +70°C. Tuy nhiên đây không có nghĩa nguồn có thể chạy liên tục 120W ở mọi nhiệt độ trong khoảng này.
Đường Derating Curve cho thấy bản 12V cần giảm tải khi nhiệt độ môi trường tăng cao. Ở vùng gần 70°C, khả năng tải liên tục của bản 12V giảm đáng kể. Vì vậy thiết kế tủ điện cần xét nhiệt độ thực tế thay vì chỉ dựa trên giới hạn nhiệt độ tối đa.
SDR-120 được thiết kế chuyên cho tủ điện công nghiệp và có thể lắp trực tiếp lên thanh DIN tiêu chuẩn TS-35/7.5 hoặc TS-35/15. Chiều rộng thân nguồn chỉ 40mm giúp tiết kiệm không gian ngang trên thanh DIN.
Kích thước tổng thể là 40 × 125.2 × 113.5mm theo thứ tự rộng × cao × sâu, khối lượng khoảng 0.67kg. Hướng lắp tiêu chuẩn là thẳng đứng để bảo đảm luồng đối lưu đúng thiết kế.
Terminal TB1 dành cho phần đầu vào gồm FG, AC/N và AC/L. TB2 bao gồm hai chân relay contact, một chân DC OUTPUT -V và một chân DC OUTPUT +V theo bản vẽ hiện hành của MEAN WELL.
FG là điểm nối đất bảo vệ và cần được đấu đúng trong hệ thống. Terminal tải cũng cần được siết chắc để hạn chế điện trở tiếp xúc, sụt áp và hiện tượng phát nhiệt khi nguồn vận hành gần 10A.
Nguồn DIN Rail 12V có thể cấp điện cho PLC, module I/O, relay, controller và các thiết bị điều khiển sử dụng điện áp phù hợp. DC OK relay giúp bổ sung tín hiệu giám sát nguồn.
Đầu ra ổn định và PFC tích hợp giúp SDR-120 phù hợp với nhiều hệ thống đo kiểm hoặc cảm biến DC trong tủ công nghiệp.
Nguồn có thể sử dụng cho thiết bị mạng công nghiệp, bộ chuyển đổi tín hiệu và controller 12V khi tổng tải nằm trong giới hạn 120W liên tục.
Khả năng Peak 15A trong 3 giây hỗ trợ một số tải có dòng khởi động cao hơn dòng vận hành bình thường, miễn profile tải phù hợp với đường Peak Loading của hãng.
Các tình trạng dưới đây là những lỗi nguồn AC/DC và thiết bị điện tử công nghiệp nói chung có thể phát sinh do nguồn điện, thời gian sử dụng, nhiệt độ, tải, đấu dây hoặc linh kiện. Đây không phải khẳng định MEAN WELL SDR-120-12 có lỗi thiết kế hoặc chắc chắn sẽ gặp các vấn đề này.
Cần kiểm tra AC/L, AC/N, FG, nguồn lưới và tải trước. Nếu input đúng nhưng output vẫn mất, mạch chỉnh lưu, PFC, power switching hoặc nguồn điều khiển có thể cần kiểm tra.
Tải vượt 10A, dây đầu ra sụt áp, terminal lỏng, biến trở +V ADJ hoặc mạch feedback có thể gây điện áp thấp hơn mong muốn.
Biến trở +V ADJ bị hỏng hoặc mạch feedback bất thường có thể khiến điện áp không thay đổi đúng phạm vi.
Overload, tải đỉnh kéo dài quá 3 giây, ngắn mạch hoặc quá nhiệt có thể làm mạch bảo vệ shutdown output.
Điện áp output chưa đạt trạng thái DC OK, tiếp điểm relay hoặc mạch điều khiển relay có thể cần kiểm tra.
Sụt áp tức thời, tải peak vượt khả năng, ripple tăng, terminal lỏng hoặc tụ điện lão hóa có thể gây reset thiết bị phía sau.
Thông gió không đủ, nhiệt độ tủ cao, tải lớn liên tục hoặc linh kiện công suất suy giảm có thể làm heatsink nóng và kích OTP.
Cuộn cảm PFC, transformer, tụ hoặc chế độ tải có thể tạo tiếng. Nếu tiếng đi kèm điện áp dao động hoặc nhiệt cao thì nên kiểm tra.
Mạch regulation hoặc feedback có thể bất thường và kích OVP ở vùng 14–17V.
Nên kiểm tra phần cứng khi nguồn không có output dù AC input đã đúng, điện áp không thể điều chỉnh trong dải 12–14V, thiết bị shutdown lặp lại với tải đã xác nhận tốt, DC OK relay mất chức năng, ripple tăng hoặc nguồn thường xuyên báo biểu hiện quá nhiệt.
Trước khi sửa nguồn cần kiểm tra tải, dây dẫn, terminal và nhiệt độ trong tủ. Nhiều lỗi bên ngoài có thể tạo triệu chứng giống nguồn bị yếu hoặc hỏng mạch công suất.
Công suất đầu ra liên tục là 120W, tương ứng 12V × 10A.
Có ở chế độ tải đỉnh. MEAN WELL công bố 15A/180W trong tối đa 3 giây, không phải 15A liên tục.
Có. Dải +V ADJ của bản 12V là khoảng 12–14VDC.
Nguồn hỗ trợ 88–264VAC hoặc 124–370VDC. Ở vùng AC thấp cần xét derating.
Có. Thiết bị tích hợp Active PFC với PF điển hình khoảng 0.93 tại 230VAC full load.
Không. SDR-120 sử dụng Free Air Convection.
Relay cung cấp tín hiệu trạng thái để PLC hoặc mạch giám sát nhận biết PSU đang DC OK hoặc DC Fail.
Khoảng 14–17V. Sau khi OVP tác động cần ngắt rồi cấp lại nguồn sau khi xử lý nguyên nhân.
Thiết bị tương thích DIN Rail TS-35/7.5 và TS-35/15.
Kích thước khoảng 40 × 125.2 × 113.5mm và khối lượng khoảng 0.67kg.
MEAN WELL SDR-120-12 là nguồn DIN Rail AC/DC công suất 120W, đầu ra 12VDC 10A, hỗ trợ tải đỉnh 15A/180W trong tối đa 3 giây, Active PFC, điều chỉnh điện áp 12–14V và relay DC OK. Thiết bị có thiết kế fanless, lắp trên DIN Rail TS-35 và tích hợp các cơ chế bảo vệ quan trọng cho hệ thống công nghiệp.
Trong quá trình sử dụng, các hiện tượng không lên nguồn, mất 12V, điện áp thấp, không chỉnh được +V ADJ, shutdown khi tải tăng, ripple cao, DC OK relay không hoạt động hoặc nguồn quá nhiệt cần được kiểm tra từ AC input, tải, dây dẫn, terminal và điều kiện thông gió trước khi xác định lỗi bo mạch.
Nếu cần kiểm tra EMI Filter, cầu chỉnh lưu, Active PFC, MOSFET công suất, mạch switching, transformer, tụ điện, rectifier đầu ra, feedback, +V ADJ, DC OK Relay, mạch OCP/OLP/OVP/OTP hoặc PCB của MEAN WELL SDR-120-12, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa hoặc thay thế hạng mục phù hợp.
