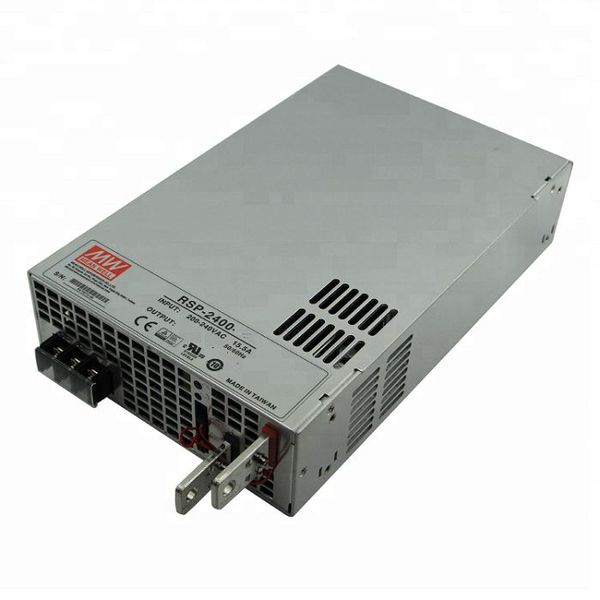

MEAN WELL RSP-2400-12 là bộ nguồn AC/DC công suất lớn thuộc dòng RSP-2400, được thiết kế cho hệ thống tự động hóa, thiết bị đo kiểm, máy laser, hệ thống RF, thiết bị phát sóng số và các tải DC công nghiệp yêu cầu dòng điện rất lớn. Model cung cấp điện áp đầu ra danh định 12VDC với dòng tối đa 166.7A, tích hợp Active PFC, quạt DC cưỡng bức, remote ON/OFF, remote sense, nguồn phụ 12V và khả năng chia dòng khi ghép nhiều bộ nguồn song song.
Cần hiệu chỉnh một thông số quan trọng trong tên sản phẩm: mặc dù RSP-2400 là dòng nguồn được MEAN WELL đặt tên theo mức 2400W, riêng RSP-2400-12 có Rated Power chính thức 2000.4W, tương ứng 12V × 166.7A. Các phiên bản RSP-2400-24 và RSP-2400-48 mới được công bố ở mức 2400W. Vì vậy không nên nhập RSP-2400-12 là nguồn đầu ra 2400W.
RSP-2400-12 hoạt động với nguồn AC 180–264VAC hoặc nguồn DC 254–370VDC. Thiết bị hỗ trợ điều chỉnh điện áp bằng biến trở trong khoảng 10.8–13.2V và còn cung cấp chức năng Output Voltage Programming cho phạm vi rộng hơn khoảng 2.4–13.2V. Với dòng lên đến 166.7A, đây là nguồn công nghiệp chuyên dụng cần hệ thống thanh dẫn, dây công suất, terminal và tản nhiệt được thiết kế phù hợp.
Đây là điểm quan trọng nhất khi nhập dữ liệu sản phẩm. Bảng Specification chính thức của MEAN WELL xác nhận RSP-2400-12 có điện áp 12V, dòng 166.7A và Rated Power 2000.4W. Phép tính 12V × 166.7A cũng cho kết quả xấp xỉ 2000.4W.
Tên series RSP-2400 thể hiện nền tảng sản phẩm chứ không đảm bảo mọi biến thể điện áp đều đạt đúng 2400W. RSP-2400-24 cung cấp 24V/100A = 2400W và RSP-2400-48 cung cấp 48V/50A = 2400W. Riêng phiên bản 12V bị giới hạn bởi dòng đầu ra rất lớn nên công suất thấp hơn.
RSP-2400-12 có khả năng cung cấp liên tục tới 166.7A khi điều kiện nguồn vào, nhiệt độ và tải nằm trong giới hạn datasheet. Đây là mức dòng rất lớn so với nguồn 12V thông thường và yêu cầu hệ thống kết nối điện có điện trở thấp.
Đường output của model sử dụng các thanh cực công suất thay vì terminal vít nhỏ thông thường. Khi dòng đạt hàng trăm ampere, điện trở tiếp xúc dù nhỏ cũng có thể tạo sụt áp và nhiệt đáng kể. Thanh dẫn, cáp, đầu cos và vị trí bắt bu-lông phải phù hợp với thiết kế hệ thống.
Biến trở SVR tích hợp cho phép điều chỉnh điện áp đầu ra của RSP-2400-12 từ khoảng 10.8V đến 13.2V. Điều này hữu ích khi cần bù sụt áp trên đường dây hoặc cung cấp điện áp khác nhẹ so với mức danh định 12V.
Việc tăng điện áp lên 13.2V không đồng nghĩa nguồn được phép vượt công suất và dòng tối đa. Tải và dây dẫn vẫn phải nằm trong giới hạn kỹ thuật của hệ thống.
Ngoài biến trở SVR, RSP-2400 còn hỗ trợ Output Voltage Programming thông qua connector CN2. Với bản 12V, phạm vi PV được datasheet công bố từ khoảng 2.4V đến 13.2V.
MEAN WELL lưu ý PV và PS được nối tắt bằng connector ở trạng thái xuất xưởng. Nếu tháo liên kết này mà không cấu hình đúng mạch programming, nguồn có thể không có output. Đây là điểm cần kiểm tra khi một bộ nguồn sau bảo trì đột nhiên mất điện áp đầu ra.
Khác nhiều nguồn MEAN WELL công suất thấp dùng universal input 90–264VAC, RSP-2400 yêu cầu nguồn AC từ 180V đến 264V. Do đó không nên sử dụng model này trực tiếp với nguồn 110VAC.
Nguồn cũng hỗ trợ đầu vào DC cao áp từ 254V đến 370VDC. Tần số AC cho phép từ 47Hz đến 63Hz.
RSP-2400 được tích hợp Active PFC nhằm cải thiện hệ số công suất và giảm thành phần dòng phản kháng phía AC. Tại 230VAC và full load, datasheet công bố Power Factor điển hình khoảng 0.95.
Với công suất đầu vào lớn, PFC là một phần quan trọng của nguồn. Nếu tầng PFC hỏng, nguồn có thể không khởi động, báo lỗi, giới hạn công suất hoặc làm các linh kiện đầu vào chịu dòng bất thường.
Hiệu suất điển hình của riêng RSP-2400-12 là 88%. RSP-2400-24 đạt khoảng 90.5% và RSP-2400-48 khoảng 91.5%, vì vậy không nên lấy hiệu suất của các model điện áp cao hơn để mô tả bản 12V.
Ở công suất khoảng 2kW, phần tổn hao vẫn có thể đạt hàng trăm watt. Vì vậy RSP-2400 không sử dụng đối lưu tự nhiên như RSP-200 mà cần hệ thống quạt cưỡng bức tích hợp.
RSP-2400 sử dụng quạt DC tích hợp để tạo luồng khí đi xuyên qua thân nguồn. Datasheet mô tả forced air cooling by built-in DC fan và thiết kế điều khiển tốc độ quạt theo trạng thái hoạt động.
Do đó quạt là hạng mục cần chú ý trên nguồn đã sử dụng lâu năm. Bụi, ổ bi khô, quạt quay chậm hoặc ngừng có thể làm nhiệt độ linh kiện công suất tăng nhanh và kích hoạt bảo vệ quá nhiệt.
MEAN WELL công bố Overload Protection của RSP-2400 ở khoảng 100–112% công suất định mức. Điểm đặc biệt là người dùng có thể lựa chọn hai cách phản ứng bảo vệ thông qua CN3.
Cấu hình mặc định sử dụng Constant Current Limiting kèm delay shutdown sau khoảng 5 giây và cần cấp nguồn lại để phục hồi. Nếu tháo shorting connector tương ứng, thiết bị có thể hoạt động theo Continuous Constant Current Limiting. Việc thay đổi cấu hình này cần tuân theo manual.
RSP-2400-12 có Over Voltage Protection khoảng 13.8–16.8V. Khi bảo vệ quá áp tác động, nguồn shutdown output và cần ngắt rồi cấp lại điện sau khi nguyên nhân đã được xử lý.
Nếu OVP liên tục xuất hiện, mạch feedback, voltage programming, reference circuit hoặc tầng điều khiển switching có thể cần được kiểm tra.
Nguồn tích hợp Over Temperature Protection và tự phục hồi sau khi nhiệt độ giảm xuống phạm vi cho phép. Nhiệt độ hoạt động được công bố từ -20°C đến +70°C nhưng phải tuân theo Derating Curve.
Không nên hiểu rằng nguồn luôn có thể cung cấp 2000.4W ở +70°C. Công suất cho phép giảm khi môi trường quá nóng hoặc điều kiện tản nhiệt không đạt yêu cầu.
RSP-2400 hỗ trợ Remote Sense qua +S và -S để đo điện áp trực tiếp tại tải thay vì tại đầu ra nguồn. Chức năng này có thể bù sụt áp trên dây tải tới khoảng 0.25V.
Với hệ 12V/166.7A, Remote Sense đặc biệt hữu ích vì sụt áp vài phần mười volt đã chiếm tỷ lệ đáng kể so với điện áp 12V. Dây sense nên được đi theo cặp xoắn để giảm nhiễu theo hướng dẫn MEAN WELL.
Nguồn cho phép bật hoặc tắt output từ xa thông qua các chân RC/RCG và mạch điều khiển tương ứng. Chức năng này giúp PLC hoặc hệ thống điều khiển quản lý nguồn mà không phải đóng cắt trực tiếp mạch AC công suất lớn.
Nếu AC input có nhưng đầu ra bằng 0V, trạng thái Remote ON/OFF là một trong những mục cần kiểm tra trước khi xác định nguồn bị lỗi.
RSP-2400 cung cấp Auxiliary Power 12VDC với dòng khoảng 0.1A để phục vụ mạch Remote ON/OFF. Ngoài ra thiết bị có Power OK Signal để hệ thống bên ngoài giám sát tình trạng điện áp đầu ra.
Theo tài liệu, trạng thái Power OK được xác định dựa trên mức điện áp đầu ra khoảng trên hoặc dưới 80% điện áp danh định. Tín hiệu này hữu ích cho PLC, mạch liên động hoặc hệ thống cảnh báo.
RSP-2400 tích hợp Active Current Sharing và có thể kết nối tối đa ba thiết bị song song theo cấu hình 2+1. MEAN WELL quy định điện áp giữa các nguồn trước khi ghép phải lệch không quá 0.2V.
Dòng tối đa khi ghép song song không đơn giản bằng cộng toàn bộ dòng nameplate. Công thức của hãng là: Rated Current mỗi bộ × số lượng bộ × 0.9. Với ba RSP-2400-12, giá trị theo công thức khoảng 450A.
Khi hoạt động song song, chức năng Output Voltage Programming không được sử dụng. Nếu sử dụng Remote Sense trong hệ song song, dây sense chỉ được nối về bộ Master.
RSP-2400 có kích thước khoảng 278mm dài, 177.8mm rộng và 63.5mm cao, tương đương chiều cao 2U. Khối lượng khoảng 3.3kg. Hình cơ khí của MEAN WELL thể hiện rõ hướng luồng khí từ quạt và các connector CN1, CN2, CN3.
Do đây là nguồn công suất rất cao, việc lắp đặt phải bảo đảm cửa hút và thoát gió không bị che. Không nên đặt sát vách tủ theo cách cản trở luồng khí qua thân nguồn.
MEAN WELL liệt kê Factory Control or Automation Apparatus là một trong các ứng dụng chính của RSP-2400. Nguồn có thể cấp cho hệ thống DC dòng cao trong thiết bị công nghiệp.
RSP-2400 phù hợp với Test and Measurement Instrument cần công suất lớn, điện áp ổn định và khả năng điều khiển từ xa.
Laser Related Machine được MEAN WELL liệt kê trực tiếp trong nhóm ứng dụng. Khả năng sử dụng cụ thể phụ thuộc yêu cầu dòng và đặc tính tải của hệ laser.
Digital Broadcasting và RF Application cũng nằm trong danh sách ứng dụng chính thức, nhờ nguồn có công suất cao, PFC và các chức năng điều khiển/giám sát tích hợp.
Các tình trạng dưới đây là những lỗi nguồn AC/DC công suất lớn và thiết bị điện tử công nghiệp nói chung có thể phát sinh do nguồn điện, thời gian sử dụng, tải, nhiệt độ, quạt, cấu hình remote, dây dẫn hoặc linh kiện. Đây không phải khẳng định MEAN WELL RSP-2400-12 có lỗi thiết kế hoặc chắc chắn sẽ gặp các vấn đề này.
Cần kiểm tra nguồn AC có nằm trong 180–264VAC, trạng thái Remote ON/OFF, connector PV/PS, OVP và mạch đầu vào trước khi xác định tầng công suất hỏng.
Tải quá lớn, giới hạn dòng đang tác động, SVR/PV đặt sai hoặc sụt áp trên busbar và dây DC có thể khiến điện áp tại tải thấp.
Nếu OLP đang ở cấu hình mặc định, nguồn có thể giới hạn dòng rồi shutdown sau khoảng 5 giây khi quá tải. Cần kiểm tra tải trước khi thay linh kiện.
Quạt DC, mạch fan control, bụi hoặc ổ bi có thể bị suy giảm. Với nguồn 2kW, lỗi quạt có thể nhanh chóng dẫn tới quá nhiệt.
Quạt yếu, đường gió bị che, tải cao hoặc linh kiện công suất suy giảm đều có thể làm nhiệt độ nguồn tăng.
Biến trở SVR, mạch feedback hoặc trạng thái Output Voltage Programming có thể cần kiểm tra.
PV và PS được nối tắt ở trạng thái xuất xưởng. Nếu tháo shorting connector mà không cấu hình programming đúng, nguồn có thể không phát output.
Điện áp đầu ra có thể đã thấp dưới ngưỡng giám sát hoặc mạch P OK/P OK2 có vấn đề. Cần đo điện áp thực tế trước khi kiểm tra mạch signal.
Chênh lệch điện áp giữa các bộ nguồn, dây nối có điện trở khác nhau hoặc wiring Current Sharing không đúng có thể làm dòng phân bố lệch.
Với dòng tới 166.7A, đầu cos lỏng, bề mặt tiếp xúc oxy hóa hoặc thanh dẫn không đủ khả năng tải có thể phát nhiệt nghiêm trọng dù bản thân nguồn vẫn hoạt động bình thường.
Nên kiểm tra phần cứng khi nguồn không có output dù AC và tín hiệu Remote ON/OFF đã đúng, điện áp không ổn định với tải chuẩn, quạt không hoạt động, nguồn thường xuyên báo quá nhiệt, OVP kích hoạt, Power OK sai hoặc current sharing không hoạt động dù wiring đã được xác nhận chính xác.
Trước khi sửa nguồn cần loại trừ tải quá dòng, busbar, đầu nối, remote control, remote sense và connector programming. RSP-2400-12 có dòng DC rất lớn và phía sơ cấp chứa điện áp nguy hiểm, vì vậy việc kiểm tra bên trong cần được thực hiện khi nguồn đã được cô lập an toàn bởi người có chuyên môn.
Không. Datasheet MEAN WELL xác nhận riêng bản 12V có Rated Power 2000.4W, tương ứng 12V × 166.7A.
Dòng đầu ra định mức tối đa là 166.7A.
Có. SVR tích hợp cho phép chỉnh khoảng 10.8–13.2V. Chức năng Output Voltage Programming cho phạm vi rộng hơn khoảng 2.4–13.2V.
RSP-2400 yêu cầu 180–264VAC, 47–63Hz.
Có. Thiết bị tích hợp Active PFC với Power Factor điển hình khoảng 0.95 tại 230VAC full load.
Có. RSP-2400 sử dụng forced air cooling bằng quạt DC tích hợp.
Có. Remote Sense có thể bù sụt áp trên dây tải khoảng tối đa 0.25V.
Có. RSP-2400 tích hợp Active Current Sharing và hỗ trợ tối đa ba thiết bị. Dòng hệ thống phải tính theo công thức dòng mỗi nguồn × số nguồn × 0.9.
Có. Output có thể được điều khiển từ xa qua connector điều khiển theo sơ đồ của MEAN WELL.
Kích thước khoảng 278 × 177.8 × 63.5mm, khối lượng khoảng 3.3kg.
MEAN WELL RSP-2400-12 là nguồn AC/DC công suất lớn đầu ra 12VDC 166.7A, Rated Power thực tế 2000.4W, tích hợp Active PFC, Output Voltage Programming, Active Current Sharing, Remote ON/OFF, Remote Sense, nguồn phụ 12V, Power OK Signal và hệ thống quạt DC cưỡng bức.
Trong quá trình sử dụng, các hiện tượng không lên nguồn, mất 12V, điện áp thấp, nguồn shutdown sau vài giây, quạt không hoạt động, quá nhiệt, OVP tác động, Remote ON/OFF không phản hồi, Power OK sai hoặc các nguồn song song chia dòng không đều cần được kiểm tra từ AC input, tải, busbar, connector và cấu hình điều khiển trước khi xác định lỗi bên trong.
Nếu cần kiểm tra EMI Filter, Active PFC, tầng Power Switching, transformer, tụ DC Bus, rectifier đầu ra, feedback, quạt, Remote ON/OFF, Remote Sense, Output Voltage Programming, Current Sharing, Power OK, connector hoặc PCB của MEAN WELL RSP-2400-12, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa hoặc thay thế hạng mục phù hợp.
