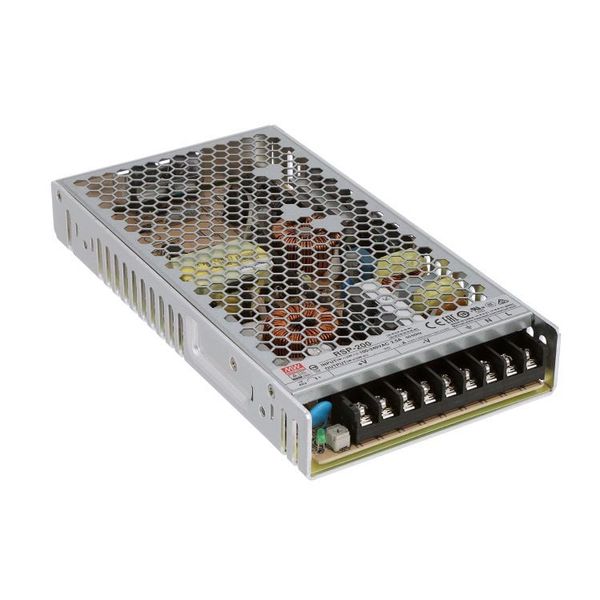

MEAN WELL RSP-200-12 là bộ nguồn AC/DC một ngõ ra thuộc dòng RSP-200, được thiết kế cho các hệ thống điều khiển công nghiệp, thiết bị tự động hóa, máy đo kiểm, thiết bị laser và nhiều loại tải DC cần nguồn 12V ổn định. Model sử dụng thiết kế nguồn tổ ong vỏ kim loại, tích hợp PFC chủ động và cung cấp điện áp danh định 12VDC với dòng tối đa 16.7A.
Theo datasheet chính thức của MEAN WELL, RSP-200-12 có công suất đầu ra định mức 200.4W, tương ứng 12V × 16.7A. Điện áp đầu ra có thể điều chỉnh bằng biến trở tích hợp trong khoảng 10–13.2VDC. Nguồn hoạt động với đầu vào rộng 88–264VAC hoặc 124–370VDC, hỗ trợ PFC chủ động và đạt hiệu suất điển hình 89% đối với riêng phiên bản 12V.
RSP-200-12 sử dụng phương pháp làm mát bằng đối lưu không khí tự nhiên, không cần quạt. Thiết bị tích hợp các chức năng bảo vệ quá tải, quá áp và quá nhiệt, có LED báo nguồn và tùy chọn phủ conformal coating. Với chiều cao chỉ 30mm, RSP-200 phù hợp cho các tủ điều khiển cần nguồn công suất khoảng 200W nhưng hạn chế không gian theo chiều cao.
RSP-200-12 cung cấp điện áp danh định 12VDC và dòng tối đa 16.7A. Công suất đầu ra được MEAN WELL công bố là 200.4W, vì vậy cách gọi “nguồn 200W” là phù hợp với model này. Đây là điểm khác với một số dòng HLG điện áp thấp, nơi tên series có thể cao hơn công suất thực của phiên bản 12V.
Dòng 16.7A là khả năng tối đa của nguồn chứ không phải dòng mà nguồn luôn ép vào tải. Tải sẽ lấy dòng theo nhu cầu của nó trong phạm vi cho phép. Khi thiết kế hệ thống nên để dư công suất hợp lý, đặc biệt với tải có dòng khởi động hoặc thay đổi nhanh.
RSP-200-12 tích hợp biến trở ADJ ở cạnh terminal để điều chỉnh điện áp đầu ra từ khoảng 10V đến 13.2VDC. Khả năng này hữu ích khi cần bù sụt áp trên dây dẫn hoặc thiết lập điện áp theo yêu cầu của hệ thống DC.
Việc tăng điện áp lên 13.2V không có nghĩa có thể vượt công suất định mức của nguồn. Sau khi điều chỉnh cần kiểm tra tổng công suất tải và bảo đảm thiết bị phía sau chịu được mức điện áp đã đặt.
Datasheet công bố Ripple & Noise tối đa của RSP-200-12 là 150mVp-p trong điều kiện đo tiêu chuẩn. Voltage Tolerance chỉ ±1%, Line Regulation ±0.3% và Load Regulation ±0.5%, cho thấy model hướng đến các hệ thống công nghiệp cần điện áp DC tương đối ổn định.
Nếu điện áp dao động lớn hoặc ripple tăng sau nhiều năm sử dụng, các tụ lọc đầu ra, rectifier, mạch feedback hoặc tải có xung dòng lớn có thể cần được kiểm tra.
RSP-200-12 sử dụng universal AC input từ 88VAC đến 264VAC, tần số 47–63Hz. Ngoài nguồn AC, datasheet còn cho phép sử dụng đầu vào DC từ 124V đến 370VDC.
Đường Static Characteristic của MEAN WELL cho thấy ở vùng điện áp AC thấp, đặc biệt gần 88VAC, khả năng tải cần được derating. Từ khoảng 100VAC trở lên thiết bị mới nằm trong vùng cung cấp 100% tải theo đồ thị của hãng.
RSP-200 sử dụng mạch Active PFC ở đầu vào. Power Factor điển hình lớn hơn 0.95 tại 230VAC và lớn hơn 0.98 tại 115VAC khi full load.
Sơ đồ khối của MEAN WELL cho thấy nguồn gồm EMI Filter, Active Inrush Current Limiting, Rectifier, Power Switching, PWM & PFC Control, transformer cách ly và Rectifier & Filter đầu ra. Đây là cấu trúc nguồn switching công nghiệp có PFC tích hợp chứ không phải nguồn tuyến tính.
Riêng RSP-200-12 có hiệu suất điển hình 89%. Một số phiên bản điện áp cao hơn trong RSP-200 đạt khoảng 90%, nhưng không nên lấy giá trị đó áp sang model 12V.
Với đầu ra khoảng 200W, phần tổn hao còn lại được chuyển thành nhiệt và thoát qua vỏ bằng đối lưu tự nhiên. Vì vậy không gian thông gió vẫn cần được bảo đảm dù nguồn không sử dụng quạt.
Một đặc điểm đáng chú ý của RSP-200 là toàn bộ dòng sản phẩm được làm mát bằng free air convection. Nguồn không phụ thuộc quạt cưỡng bức, nhờ đó giảm tiếng ồn và loại bỏ một bộ phận cơ khí thường hao mòn theo thời gian.
Đổi lại, nguồn cần khoảng không tản nhiệt phù hợp. Không nên che các lỗ thông gió của vỏ tổ ong hoặc đặt nguồn sát linh kiện phát nhiệt cao.
MEAN WELL công bố nhiệt độ hoạt động -30°C đến +70°C. Đường Derating Curve cho thấy nhóm nguồn 5–48V, bao gồm RSP-200-12, có thể vận hành 100% tải tới khoảng 45°C trong điều kiện tiêu chuẩn, sau đó công suất cho phép giảm dần khi nhiệt độ môi trường tăng.
Ở khoảng 70°C, đồ thị chỉ còn cho phép xấp xỉ 50% tải. Do đó không nên hiểu thông số “+70°C” là có thể chạy đủ 200W liên tục ở nhiệt độ này.
RSP-200 tích hợp Overload Protection ở khoảng 105–135% công suất đầu ra định mức. Khi tải vượt giới hạn, nguồn chuyển vào Hiccup Mode để hạn chế công suất và tự thử khởi động lại theo chu kỳ.
Sau khi nguyên nhân quá tải được loại bỏ, nguồn tự phục hồi. Nếu nguồn liên tục bật rồi tắt khi gắn tải nhưng hoạt động bình thường khi không tải, cần kiểm tra ngắn mạch hoặc tải vượt công suất trước khi xác định nguồn hỏng.
Ngưỡng Over Voltage Protection riêng cho phiên bản 12V được MEAN WELL công bố từ 13.8V đến 16.2V. Khi OVP tác động, nguồn ngắt điện áp đầu ra.
Khác với Overload tự phục hồi, OVP yêu cầu ngắt rồi cấp lại nguồn để phục hồi sau khi nguyên nhân được xử lý. Nếu nguồn liên tục kích OVP, mạch feedback hoặc regulation có thể cần được kiểm tra.
RSP-200 tích hợp Over Temperature Protection. Khi nhiệt độ vượt giới hạn, nguồn ngắt output và tự phục hồi khi nhiệt độ giảm xuống.
Tình trạng OTP lặp lại có thể liên quan đến tải quá cao, môi trường nóng, khe thông gió bị che hoặc linh kiện công suất suy giảm.
Bản vẽ cơ khí chính thức thể hiện terminal số 1 là AC/L, terminal số 2 là AC/N và terminal số 3 là FG – Protective Earth. Terminal số 4 đến 6 là DC Output -V, trong khi terminal số 7 đến 9 là DC Output +V.
Việc cung cấp ba terminal âm và ba terminal dương giúp chia dòng đầu ra 16.7A qua nhiều điểm đấu dây phù hợp hơn. Khi tải lớn, cần kiểm tra độ siết terminal và tiết diện dây để hạn chế phát nhiệt hoặc sụt áp.
Ngay cạnh dãy terminal, RSP-200 có LED báo nguồn và biến trở +V ADJ. LED giúp xác nhận nguồn đang được cấp điện và hoạt động ở trạng thái cơ bản, còn biến trở phục vụ điều chỉnh điện áp trong dải 10–13.2V.
Nếu LED sáng nhưng đầu ra mất hoặc thấp bất thường, cần kiểm tra tải, trạng thái bảo vệ và mạch output trước khi kết luận toàn bộ bo nguồn mất chức năng.
RSP-200-12 có kích thước khoảng 215mm dài, 115mm rộng và chỉ 30mm cao. Khối lượng khoảng 0.72kg. Thiết kế thấp giúp nguồn thuận lợi cho những tủ hoặc thiết bị có không gian theo chiều cao hạn chế.
Bản vẽ cơ khí còn thể hiện các vị trí bắt vít và hướng bố trí terminal. Khi thay thế nguồn khác cần kiểm tra kích thước và vị trí lỗ gá thay vì chỉ so sánh 12V/200W.
MEAN WELL liệt kê Factory Control or Automation Apparatus là một trong các ứng dụng chính của RSP-200. Nguồn 12V có thể cấp cho controller, module, relay hoặc các tải DC tương thích.
Dòng RSP-200 được hãng định hướng cho Test and Measurement Instrument nhờ đầu ra ổn định và PFC chủ động.
Laser Related Machine cũng nằm trong nhóm ứng dụng do MEAN WELL công bố, với điều kiện tải 12V phù hợp với giới hạn điện áp và dòng của nguồn.
Datasheet còn liệt kê Burn-in Facility và RF Application. Khả năng sử dụng cụ thể vẫn phụ thuộc yêu cầu nhiễu, dòng tải và kiến trúc của thiết bị cuối.
Các tình trạng dưới đây là những lỗi nguồn switching AC/DC và thiết bị điện tử công nghiệp nói chung có thể phát sinh do nguồn điện, thời gian sử dụng, nhiệt độ, tải, đấu dây hoặc linh kiện. Đây không phải khẳng định MEAN WELL RSP-200-12 có lỗi thiết kế hoặc chắc chắn sẽ gặp các vấn đề này.
Cần kiểm tra AC/L, AC/N, cầu chì và nguồn AC trước. Nếu đầu vào đúng nhưng nguồn hoàn toàn không hoạt động, EMI Filter, cầu chỉnh lưu, PFC hoặc nguồn switching có thể cần kiểm tra.
Tải bị chập, OVP đang latch, mạch rectifier đầu ra hoặc feedback có thể liên quan. Cần thử không tải và đo đầu ra trước khi xác định phần công suất hỏng.
Tải vượt dòng, biến trở ADJ lỗi, tụ đầu ra suy giảm hoặc feedback bất thường có thể khiến điện áp thấp hơn giá trị thiết lập.
Đây có thể là Hiccup Mode do quá tải hoặc ngắn mạch. Cần kiểm tra tải trước khi thay linh kiện trong nguồn.
Mạch feedback có thể bất thường và kích OVP 13.8–16.2V. Sau khi xử lý nguyên nhân cần ngắt rồi cấp lại nguồn để phục hồi.
Tải cao, nhiệt độ môi trường lớn hoặc khe đối lưu bị che có thể kích bảo vệ quá nhiệt. Cần đối chiếu đường derating của hãng.
Tụ điện đầu ra lão hóa, tải xung cao hoặc rectifier/filter suy giảm có thể làm ripple tăng và gây reset controller phía sau.
Với dòng tối đa 16.7A, terminal lỏng, dây quá nhỏ hoặc mối nối oxy hóa có thể gây phát nhiệt đáng kể.
Cuộn cảm PFC, transformer, tụ hoặc chế độ tải không ổn định có thể tạo tiếng. Nếu đi kèm nóng, sụt áp hoặc reset thì nên kiểm tra nguồn.
Nên kiểm tra phần cứng khi RSP-200-12 không lên dù AC input đúng, điện áp không nằm trong dải điều chỉnh, nguồn bật tắt liên tục với tải đã xác nhận tốt, output ripple cao, thiết bị nóng bất thường hoặc OVP/OTP thường xuyên tác động.
Trước khi sửa nguồn nên kiểm tra tải 12V, dây, terminal và tổng công suất. Với dòng lên tới 16.7A, lỗi tiếp xúc hoặc dây dẫn không phù hợp có thể tạo triệu chứng giống nguồn bị yếu.
MEAN WELL công bố Rated Power là 200.4W, tương ứng 12V × 16.7A.
Dòng đầu ra định mức tối đa là 16.7A.
Có. Biến trở +V ADJ cho phép điều chỉnh khoảng 10–13.2VDC.
Nguồn hỗ trợ 88–264VAC hoặc 124–370VDC.
Có. RSP-200 Series tích hợp Active PFC, với PF điển hình trên 0.95 tại 230VAC full load.
Không. MEAN WELL xác nhận RSP-200 làm mát bằng free air convection.
Có. Overload Protection tác động khoảng 105–135% công suất định mức và sử dụng Hiccup Mode, tự phục hồi khi lỗi được loại bỏ.
Khoảng 13.8–16.2V. Sau khi OVP tác động cần ngắt rồi cấp lại nguồn để phục hồi sau khi xử lý nguyên nhân.
Từ -30°C đến +70°C nhưng phải tuân theo đường derating; không phải toàn bộ dải nhiệt độ đều cho phép chạy đủ 200W.
Kích thước khoảng 215 × 115 × 30mm và khối lượng khoảng 0.72kg.
MEAN WELL RSP-200-12 là bộ nguồn AC/DC một ngõ ra công suất 200.4W, điện áp 12VDC, dòng tối đa 16.7A, hỗ trợ chỉnh điện áp 10–13.2V, Active PFC, đầu vào rộng 88–264VAC và làm mát bằng đối lưu tự nhiên. Nguồn còn tích hợp bảo vệ quá tải, quá áp và quá nhiệt.
Trong quá trình sử dụng, các hiện tượng không lên nguồn, mất 12V, điện áp thấp, nguồn bật tắt theo chu kỳ, ripple cao, terminal nóng hoặc bảo vệ OVP/OTP tác động cần được kiểm tra từ AC input, tải, dây dẫn và terminal trước khi xác định lỗi bên trong bộ nguồn.
