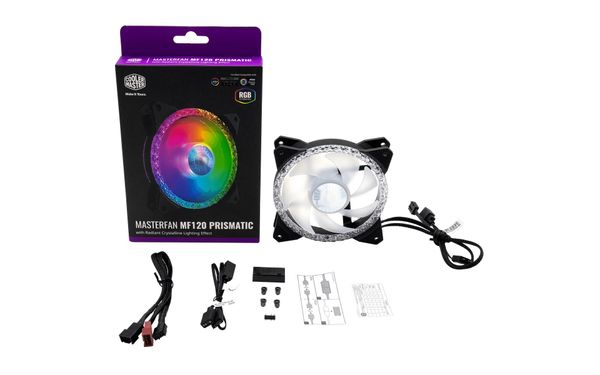

🌈 Quạt Cooler Master MasterFan MF120 Prismatic – ARGB 3 vòng

Quạt tản nhiệt Cooler Master MasterFan MF120 Prismatic là quạt 120 mm dành cho thùng máy và các hệ thống tản nhiệt tương thích. Sản phẩm kết hợp tốc độ tối đa 2.000 RPM, lưu lượng gió 55 CFM, áp suất tĩnh 2,91 mmH₂O và đầu cấp nguồn 4-pin PWM.

Điểm nổi bật của MF120 Prismatic là hệ thống chiếu sáng ARGB ba vòng, bề mặt khuếch tán ánh sáng dạng pha lê ở cả hai mặt và tổng cộng 30 LED. Đây là lựa chọn phù hợp cho người dùng muốn cải thiện luồng khí trong case đồng thời tạo điểm nhấn cho bộ máy có mặt kính.

🌀 Kích thước 120 mm phù hợp nhiều thùng máy

Cooler Master MasterFan MF120 Prismatic có kích thước tiêu chuẩn 120 × 120 × 25 mm, tương thích với nhiều vị trí lắp quạt trên thùng máy và radiator hỗ trợ quạt 120 mm.

Quạt có thể được sử dụng tại:

• 🌬️ Mặt trước case để hút không khí mát.
• 🔥 Mặt sau case để đẩy khí nóng ra ngoài.
• ⬆️ Nóc thùng máy để hỗ trợ thoát nhiệt.
• ⬇️ Đáy case nếu thùng máy có vị trí lắp phù hợp.
• ❄️ Radiator 120, 240 hoặc 360 mm sử dụng quạt 120 mm.
• 🧊 Một số bộ tản nhiệt khí hỗ trợ quạt 120 mm.

Trước khi lắp lên tản nhiệt CPU hoặc radiator, cần kiểm tra vị trí lỗ vít, đầu kết nối và độ dày quạt mà thiết bị hỗ trợ.

💎 Thiết kế Prismatic với bề mặt pha lê

Tên gọi Prismatic thể hiện kiểu khuếch tán ánh sáng đặc trưng của sản phẩm. Các chi tiết trong suốt trên khung được thiết kế để phản chiếu và phân tán ánh sáng ARGB, tạo hiệu ứng rõ ràng ở cả hai mặt quạt.

Thiết kế này mang lại một số lợi ích:

• 💎 Tạo hiệu ứng ánh sáng dạng pha lê.
• 🪞 Có thể quan sát đèn từ cả hai phía.
• 🌈 Hiển thị nhiều màu trong cùng một hiệu ứng.
• 🪟 Phù hợp với case kính cường lực.
• 🎮 Tạo điểm nhấn cho hệ thống gaming.
• 🖤 Khung tối màu dễ phối hợp với nhiều linh kiện.

Khi lắp ở mặt trước, mặt sau hoặc nóc case, người dùng vẫn có thể quan sát hiệu ứng ánh sáng tùy theo kết cấu của thùng máy.

🌈 Hệ thống ARGB ba vòng độc đáo

MasterFan MF120 Prismatic sử dụng thiết kế chiếu sáng Tri-Loop ARGB, tạo ba vùng ánh sáng quanh khung và khu vực trung tâm quạt.

Ba vòng ARGB giúp:

• ✨ Tăng độ phủ ánh sáng trên quạt.
• 🎨 Hiển thị nhiều màu và hiệu ứng chuyển động.
• 💡 Làm nổi bật cả phần khung lẫn cánh quạt.
• 🔄 Tạo hiệu ứng dễ quan sát từ hai mặt.
• 🖥️ Hỗ trợ đồng bộ với hệ thống ánh sáng tương thích.

Khả năng hiển thị thực tế phụ thuộc vào bộ điều khiển, bo mạch chủ và phần mềm ARGB được sử dụng.

💡 Trang bị tổng cộng 30 LED ARGB

Theo thông số Cooler Master, quạt được trang bị 30 LED ARGB. Các LED có thể tạo hiệu ứng màu sắc trên nhiều vùng thay vì chỉ hiển thị một màu cho toàn bộ quạt.

Cooler Master cũng lưu ý rằng những sản phẩm được sản xuất sau ngày 1/6/2021 sử dụng hệ thống Addressable Gen 2 RGB. Vì vậy, khả năng điều khiển nâng cao có thể khác nhau theo lô sản xuất và bộ điều khiển.

Hệ thống đèn sử dụng:

• 🌈 Loại LED: Addressable RGB.
• 💡 Số lượng LED: 30 LED.
• 🔌 Đầu kết nối: ARGB 3-pin.
• ⚡ Điện áp định mức: 5V DC.
• 🔋 Dòng điện ARGB định mức: 0,65A.
• 🎨 Cấu hình ánh sáng: Tri-Loop ARGB.

Không được cắm đầu ARGB 5V 3-pin vào cổng RGB 12V 4-pin vì sai điện áp có thể làm hỏng hệ thống LED.

🎛️ Điều chỉnh tốc độ bằng 4-pin PWM

Quạt sử dụng đầu cấp nguồn 4-pin PWM, cho phép bo mạch chủ tự động điều chỉnh tốc độ theo nhiệt độ của hệ thống.

Khi máy tính hoạt động nhẹ, quạt có thể giảm tốc độ để hạn chế tiếng ồn. Khi CPU, card đồ họa hoặc các linh kiện bên trong nóng lên, tốc độ quạt sẽ tăng nhằm cải thiện khả năng lưu thông không khí.

Lợi ích của PWM gồm:

• 🎚️ Điều chỉnh tốc độ theo nhiệt độ.
• 🔇 Giảm tiếng ồn khi máy chạy nhẹ.
• 🌡️ Tăng khả năng làm mát khi hệ thống chịu tải.
• 🖥️ Cho phép tùy chỉnh đường cong quạt trong BIOS.
• ⚙️ Tương thích với nhiều bo mạch chủ hiện đại.
• ⚖️ Cân bằng giữa luồng gió và độ êm.

Nếu kết nối quạt vào đầu 3-pin, khả năng điều khiển tốc độ có thể bị hạn chế tùy theo bo mạch chủ.

🚀 Tốc độ từ 650 đến 2.000 RPM

Cooler Master MasterFan MF120 Prismatic có dải tốc độ từ 650 đến 2.000 RPM ±5%.

Dải tốc độ này cho phép quạt hoạt động linh hoạt trong nhiều tình huống:

• 🌙 Tốc độ thấp khi sử dụng tác vụ nhẹ.
• 🧑‍💻 Tốc độ trung bình khi làm việc và đa nhiệm.
• 🎮 Tăng tốc khi chơi game.
• 🔥 Chạy tốc độ cao khi linh kiện chịu tải nặng.
• ❄️ Hỗ trợ tản nhiệt radiator hoặc heatsink.

Tốc độ thực tế còn phụ thuộc vào tín hiệu PWM, giới hạn của bo mạch chủ và đường cong quạt được thiết lập.

💨 Lưu lượng gió tối đa 55 CFM

Quạt có lưu lượng gió tối đa 55 CFM, hỗ trợ đưa không khí vào hoặc đẩy khí nóng ra khỏi thùng máy.

Khi được bố trí hợp lý, quạt có thể:

• 🌬️ Đưa không khí mát vào phía trước case.
• 🔥 Đẩy khí nóng ra phía sau hoặc phía trên.
• 🎮 Hỗ trợ làm mát khu vực card đồ họa.
• 🧠 Cải thiện nhiệt độ quanh CPU và VRM.
• 💾 Hỗ trợ luồng khí cho ổ cứng và SSD.
• ⚖️ Tạo áp suất khí phù hợp trong thùng máy.

Hiệu quả thực tế còn phụ thuộc vào lưới lọc bụi, mặt kính, khe thông gió và số lượng quạt đang sử dụng.

🌪️ Áp suất tĩnh tối đa 2,91 mmH₂O

Áp suất tĩnh của MF120 Prismatic đạt tối đa 2,91 mmH₂O. Thông số này hỗ trợ quạt đẩy không khí qua những khu vực có lực cản như radiator, lá tản nhiệt hoặc lưới lọc bụi.

Quạt có thể được sử dụng cho:

• ❄️ Radiator tản nhiệt nước tương thích.
• 🧊 Heatsink hỗ trợ quạt 120 mm.
• 🧹 Vị trí có lưới lọc bụi.
• 🪟 Mặt trước case có khe hút gió hạn chế.
• 🔥 Khu vực cần tập trung luồng khí.

Khi thay quạt cho radiator AIO, cần kiểm tra độ tương thích của vít và đầu kết nối. Vít quá dài có thể gây ảnh hưởng đến radiator.

🔇 Độ ồn từ 8 đến 27 dBA

Theo công bố của Cooler Master, quạt có độ ồn trong khoảng 8–27 dBA. Mức âm thanh thực tế phụ thuộc vào tốc độ quay, vị trí lắp, kết cấu case và môi trường sử dụng.

Để hạn chế tiếng ồn, nên:

• 🔧 Siết vít vừa đủ và đồng đều.
• 🎚️ Thiết lập đường cong PWM hợp lý.
• 🧹 Vệ sinh cánh quạt định kỳ.
• 🧵 Kiểm tra dây điện không chạm cánh.
• 🌬️ Bố trí đủ đường hút và thoát khí.
• 📏 Không đặt quạt quá sát vật cản.
• 🛠️ Kiểm tra vòng bi nếu xuất hiện tiếng lạch cạch.

Quạt có thể phát ra âm thanh rõ hơn khi hoạt động gần mức 2.000 RPM hoặc khi lắp phía sau lưới thông gió có lực cản lớn.

⚙️ Vòng bi LDB hỗ trợ độ bền

Theo bảng thông số hiện hành của Cooler Master, MF120 Prismatic sử dụng vòng bi LDB. Tuổi thọ MTTF của quạt được công bố ở mức 160.000 giờ trong điều kiện thử nghiệm của nhà sản xuất.

Vòng bi hỗ trợ:

• ⚙️ Duy trì chuyển động quay ổn định.
• 🔇 Hạn chế ma sát khi quạt hoạt động.
• 🌀 Phù hợp với nhu cầu sử dụng máy tính thường xuyên.
• 🛠️ Hỗ trợ độ bền trong thời gian dài.

MTTF là thông số độ tin cậy tham chiếu, không đồng nghĩa mọi quạt đều hoạt động chính xác 160.000 giờ. Tuổi thọ thực tế còn phụ thuộc vào nhiệt độ, bụi, tư thế lắp và điều kiện sử dụng.

🔌 Hai kết nối riêng cho quạt và đèn

MF120 Prismatic sử dụng hai đường kết nối riêng:

• 🌀 4-pin PWM: Cấp nguồn và điều khiển tốc độ quạt.
• 🌈 3-pin ARGB 5V: Cấp nguồn và điều khiển hệ thống đèn.

Vì hai đường dây thực hiện chức năng khác nhau nên có thể xảy ra các tình trạng:

• Quạt quay nhưng đèn không sáng.
• Đèn sáng nhưng quạt không quay.
• Quạt quay cố định vì chưa bật PWM.
• Đèn sáng nhưng không đồng bộ hiệu ứng.

Khi lắp nhiều quạt, cần tính tổng dòng điện của hệ thống ARGB. Nếu vượt giới hạn đầu ARGB trên bo mạch chủ, nên sử dụng hub có nguồn cấp riêng.

Phiên bản quạt lẻ không nên được mặc định là có bộ điều khiển ARGB. Người dùng cần kiểm tra phụ kiện của đúng mã sản phẩm và lô hàng trước khi mua.

🔄 Lưu ý hướng gió khi lắp quạt

MF120 Prismatic là quạt có hướng gió tiêu chuẩn, không phải phiên bản cánh đảo chiều. Người dùng cần xác định đúng mặt hút và mặt thổi trước khi lắp.

Thông thường:

• Mặt thoáng của cánh quạt là phía hút khí.
• Mặt có khung đỡ motor thường là phía thổi khí.
• Một số quạt có mũi tên trên khung để chỉ hướng quay và hướng gió.

Cách bố trí phổ biến:

• 🌬️ Quạt trước và quạt đáy: hút khí mát vào.
• 🔥 Quạt sau và quạt nóc: đẩy khí nóng ra ngoài.
• ❄️ Quạt radiator: lắp theo phương án hút hoặc đẩy phù hợp.

Luồng khí nên đi theo một hướng tương đối thống nhất để hạn chế khí nóng quay lại bên trong case.

📋 Thông số kỹ thuật MasterFan MF120 Prismatic

• 🏷️ Thương hiệu: Cooler Master.
• 📦 Tên sản phẩm: MasterFan MF120 Prismatic.
• 🔢 Mã sản phẩm: MFY-B2DN-20NPA-R1.
• 🌀 Loại sản phẩm: Quạt tản nhiệt case.
• 📐 Kích thước: 120 × 120 × 25 mm.
• ⚙️ Loại vòng bi: LDB.
• 🚀 Tốc độ quạt: 650–2.000 RPM ±5%.
• 💨 Lưu lượng gió tối đa: 55 CFM.
• 🌪️ Áp suất tĩnh tối đa: 2,91 mmH₂O.
• 🔇 Độ ồn: 8–27 dBA.
• 🔌 Đầu cấp nguồn quạt: 4-pin PWM.
• ⚡ Điện áp định mức quạt: 12V DC.
• 🔋 Dòng điện định mức quạt: 0,12A.
• 🛡️ Dòng điện an toàn: 0,37A.
• 💡 Công suất tiêu thụ quạt: 1,44W.
• 🌈 Loại đèn: Addressable RGB.
• ✨ Thiết kế ánh sáng: Tri-Loop ARGB.
• 💎 Bề mặt ánh sáng: Hiệu ứng pha lê ở hai mặt.
• 💡 Số lượng LED: 30 LED.
• 🔌 Đầu kết nối đèn: ARGB 3-pin.
• ⚡ Điện áp ARGB: 5V DC.
• 🔋 Dòng điện ARGB định mức: 0,65A.
• 🧩 Chuẩn ARGB: Addressable Gen 2 RGB với sản phẩm sản xuất sau ngày 1/6/2021.
• ⏳ MTTF công bố: 160.000 giờ.
• ⚖️ Trọng lượng: 153 g.
• 🛡️ Bảo hành hãng công bố: 2 năm.
• 🏷️ Dòng sản phẩm: MasterFan.

Thông số được đối chiếu từ trang sản phẩm Cooler Master MasterFan MF120 Prismatic. Phụ kiện và thời hạn bảo hành thực tế có thể thay đổi theo nhà phân phối hoặc lô hàng.

🖥️ Những hệ thống phù hợp với MF120 Prismatic

🎮 Máy tính gaming có mặt kính

Ba vòng ARGB và bề mặt khuếch tán dạng pha lê giúp quạt nổi bật trong các thùng máy có mặt kính cường lực.

🌬️ Hệ thống cần cải thiện luồng khí

Quạt có thể bổ sung tại mặt trước, mặt sau hoặc nóc case để hỗ trợ đưa khí nóng ra ngoài và cấp thêm không khí mát cho linh kiện.

❄️ Radiator tản nhiệt nước

Áp suất tĩnh 2,91 mmH₂O giúp quạt có thể được cân nhắc cho radiator hỗ trợ kích thước 120 mm. Cần sử dụng đúng vít và kiểm tra khả năng tương thích trước khi thay thế.

🧊 Tản nhiệt khí tương thích quạt 120 mm

MF120 Prismatic có thể lắp lên một số heatsink sử dụng quạt 120 mm nếu khung giữ và độ dày quạt tương thích.

🌈 Cấu hình đồng bộ ARGB

Hệ thống 30 LED phù hợp với những bộ máy lấy ánh sáng địa chỉ hóa làm điểm nhấn. Người dùng cần có cổng ARGB 5V hoặc bộ điều khiển tương thích.

🛠️ Những lỗi thường gặp và cách xử lý

🌀 Quạt không quay

Nguyên nhân có thể do đầu PWM bị lỏng, kết nối sai cổng hoặc cánh quạt bị vật cản giữ lại.

Nên kiểm tra:

• 🔌 Đầu nguồn 4-pin PWM.
• 🧵 Dây điện có chạm vào cánh quạt không.
• ⚙️ Cổng SYS_FAN, CHA_FAN hoặc CPU_FAN.
• 🎛️ Thiết lập quạt trong BIOS.
• 🔋 Khả năng cấp điện của hub hoặc bộ chia.
• 🛠️ Hoạt động của quạt khi thử trên cổng khác.

Nếu quạt vẫn không hoạt động khi kết nối đúng, cần ngừng sử dụng và kiểm tra kỹ thuật.

🌈 Quạt quay nhưng đèn không sáng

Quạt và đèn sử dụng hai kết nối riêng. Vì vậy, quạt vẫn có thể quay khi đầu ARGB chưa được kết nối.

Cần kiểm tra:

• 🔌 Đầu ARGB 5V 3-pin.
• 🧩 Chiều cắm của chân 5V.
• 🎛️ Bộ điều khiển ARGB.
• 🖥️ Phần mềm đồng bộ ánh sáng.
• 🔋 Giới hạn dòng điện của cổng ARGB.
• 🧵 Dây nối hoặc hub đang sử dụng.

Tuyệt đối không thử đèn bằng cổng RGB 12V.

🎨 Đèn sáng nhưng sai màu hoặc không đồng bộ

Nguyên nhân có thể đến từ phần mềm, bộ điều khiển không tương thích hoặc nhầm chế độ Addressable Gen 2.

Cách xử lý:

• 🔄 Khởi động lại phần mềm ánh sáng.
• 🎛️ Chọn đúng cổng hoặc thiết bị ARGB.
• 💡 Kiểm tra số lượng LED được cấu hình.
• 🔌 Cắm lại dây ARGB.
• 🧩 Kiểm tra khả năng hỗ trợ Gen 2 của controller.
• 🖥️ Cập nhật phần mềm bo mạch chủ nếu cần.

Các lô sản phẩm khác nhau có thể sử dụng thế hệ ARGB khác nhau, vì vậy nên kiểm tra tem và phụ kiện thực tế.

🚀 Quạt luôn chạy ở tốc độ tối đa

Tình trạng này thường xảy ra khi cổng quạt chưa được đặt ở chế độ PWM hoặc đường cong quạt được thiết lập quá cao.

Nên kiểm tra:

• 🎛️ Chuyển cổng sang chế độ PWM trong BIOS.
• 🌡️ Kiểm tra cảm biến nhiệt đang điều khiển quạt.
• 📈 Điều chỉnh lại đường cong tốc độ.
• 🔌 Kiểm tra đầu cắm đã vào đủ bốn chân.
• 🧩 Kiểm tra hub có truyền tín hiệu PWM hay không.

🔊 Quạt phát ra tiếng rung hoặc lạch cạch

Nguyên nhân thường gồm bụi bám, vít lỏng, dây chạm cánh hoặc vòng bi đã xuống cấp.

Giải pháp:

• 🧹 Làm sạch cánh quạt.
• 🔧 Siết lại bốn vít cố định.
• 🧵 Sắp xếp dây tránh xa cánh quạt.
• 📏 Kiểm tra khung case có bị cong không.
• ⚙️ Giảm tốc độ để xác định dải RPM gây cộng hưởng.
• 🛠️ Kiểm tra vòng bi nếu tiếng ồn vẫn xuất hiện.

🌬️ Lắp quạt nhưng nhiệt độ không cải thiện

Nguyên nhân có thể do quạt bị lắp ngược hướng, case thiếu đường thoát khí hoặc lưới lọc bụi bị tắc.

Cần kiểm tra:

• 🔄 Hướng hút và thổi của quạt.
• 🌬️ Sự cân bằng giữa quạt hút và quạt xả.
• 🧹 Tình trạng lưới lọc bụi.
• 📏 Khoảng cách giữa quạt và mặt kính.
• 🔥 Vị trí tích tụ khí nóng.
• 🖥️ Nhiệt độ CPU và GPU trước, sau khi lắp.

🧰 Hướng dẫn lắp đặt và bảo dưỡng

Các bước lắp đặt cơ bản gồm:

1. 🔌 Tắt máy tính và ngắt nguồn điện.
2. 📏 Xác định vị trí hỗ trợ quạt 120 mm.
3. 🔄 Kiểm tra hướng hút và thổi.
4. 🔧 Cố định quạt bằng bốn vít phù hợp.
5. 🌀 Kết nối đầu 4-pin vào cổng PWM.
6. 🌈 Kết nối đầu ARGB vào cổng 5V 3-pin.
7. 🧵 Sắp xếp dây tránh xa cánh quạt.
8. 🖥️ Khởi động máy và kiểm tra hoạt động.
9. 🎛️ Thiết lập đường cong quạt trong BIOS.
10. ✨ Kiểm tra hiệu ứng ARGB.
11. 🌡️ Theo dõi nhiệt độ hệ thống.
12. 🧹 Vệ sinh quạt định kỳ.

Khi vệ sinh, nên giữ cánh quạt cố định nếu sử dụng khí nén. Không để quạt quay tự do ở tốc độ quá cao và không dùng khăn ướt trực tiếp trên motor hoặc đầu kết nối.
