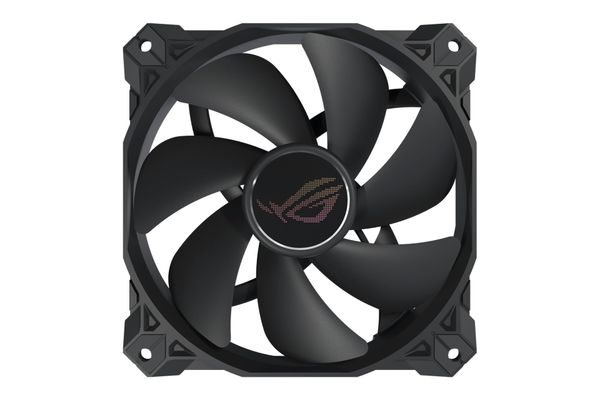

🌬️ Quạt tản nhiệt ASUS ROG Strix XF120 – PWM, MagLev

Quạt tản nhiệt ASUS ROG Strix XF120 là mẫu quạt 120 mm hiệu suất cao dành cho thùng máy, radiator tản nhiệt nước và heatsink CPU tương thích. Sản phẩm tập trung vào sự cân bằng giữa lưu lượng gió, áp suất tĩnh và độ ồn, phù hợp với những cấu hình cần khả năng làm mát ổn định nhưng vẫn ưu tiên không gian sử dụng yên tĩnh.

ROG Strix XF120 sử dụng vòng bi từ tính Magnetic-Levitation, hỗ trợ điều khiển PWM trong khoảng 250–1.800 RPM, lưu lượng gió tối đa 62,5 CFM và áp suất tĩnh 3,07 mmH₂O. Quạt không tích hợp đèn RGB, thay vào đó sử dụng thiết kế màu đen cùng logo ROG nhiều màu làm điểm nhấn.

🏗️ Thiết kế 120 mm đa dụng

ASUS ROG Strix XF120 có kích thước tiêu chuẩn 120 × 120 × 25 mm, phù hợp với nhiều vị trí lắp quạt phổ biến trên thùng máy và hệ thống tản nhiệt.

Nhờ sự kết hợp giữa lưu lượng gió và áp suất tĩnh, sản phẩm có thể được sử dụng cho:

• 🌬️ Quạt hút gió phía trước thùng máy.
• 🔥 Quạt xả khí nóng phía sau hoặc phía trên.
• 💧 Radiator tản nhiệt nước 120 mm, 240 mm hoặc 360 mm.
• ❄️ Heatsink tản nhiệt khí CPU sử dụng quạt 120 mm.
• 🧹 Khu vực có lưới lọc bụi hoặc mặt lưới tương đối dày.
• 🖥️ Hệ thống cần bổ sung khả năng lưu thông không khí.

Kích thước dày 25 mm giúp quạt tương thích với phần lớn giá đỡ 120 mm tiêu chuẩn. Tuy nhiên, người dùng vẫn cần kiểm tra khoảng trống thực tế nếu lắp trên radiator hoặc heatsink CPU.

🌬️ Cân bằng giữa lưu lượng gió và áp suất tĩnh

ROG Strix XF120 được ASUS định hướng là quạt đa dụng, có thể sử dụng cho cả nhu cầu lưu thông không khí và các bề mặt có lực cản.

Quạt tạo lưu lượng gió tối đa 62,5 CFM, đồng thời cung cấp áp suất tĩnh 3,07 mmH₂O. Sự kết hợp này giúp sản phẩm thích hợp với nhiều vị trí hơn so với những mẫu quạt chỉ tập trung hoàn toàn vào lưu lượng gió.

Các ứng dụng phù hợp gồm:

• 🌬️ Đưa không khí mát vào thùng máy.
• 🔥 Đẩy khí nóng ra khỏi khu vực CPU và GPU.
• 💧 Đưa luồng khí xuyên qua radiator.
• 🪶 Hỗ trợ làm mát các lá nhôm của heatsink CPU.
• 🧹 Vượt qua lực cản từ lưới lọc bụi.
• 🖥️ Cải thiện luồng khí trong case có nhiều linh kiện.

Hiệu quả làm mát thực tế còn phụ thuộc vào số lượng quạt, bố cục thùng máy, mật độ lưới lọc bụi và hướng lắp đặt.

💨 Lưu lượng gió tối đa 62,5 CFM

Theo thông số của nhà sản xuất, ASUS ROG Strix XF120 đạt lưu lượng gió tối đa 62,5 CFM.

Lưu lượng gió thể hiện lượng không khí mà quạt có thể di chuyển trong một khoảng thời gian. Khi được lắp đúng hướng, luồng khí này giúp đưa không khí mát đến CPU, card đồ họa, bo mạch chủ và các linh kiện khác.

Để tận dụng khả năng lưu thông không khí của quạt, người dùng nên:

• 🌬️ Bố trí quạt hút ở phía trước hoặc phía dưới.
• 🔥 Đặt quạt xả ở phía sau hoặc phía trên.
• 🧵 Sắp xếp dây điện để hạn chế cản gió.
• 🧹 Vệ sinh lưới lọc bụi thường xuyên.
• ⚖️ Cân bằng lượng khí hút vào và đẩy ra.
• 🎚️ Điều chỉnh tốc độ theo nhiệt độ hệ thống.

Nếu mặt trước case quá kín, lưu lượng gió thực tế có thể thấp hơn đáng kể so với thông số công bố.

🌪️ Áp suất tĩnh 3,07 mmH₂O

Áp suất tĩnh của ROG Strix XF120 đạt 3,07 mmH₂O. Đây là thông số quan trọng khi sử dụng quạt trên radiator, heatsink hoặc phía sau một lớp lưới lọc bụi.

Áp suất tĩnh cao giúp luồng không khí vượt qua lực cản và đi xuyên qua các khe hẹp thay vì phân tán sang hai bên.

ROG Strix XF120 có thể phù hợp với:

• 💧 Radiator tản nhiệt nước.
• ❄️ Cụm lá nhôm của tản nhiệt khí CPU.
• 🧹 Mặt hút có lưới lọc bụi.
• 🖥️ Mặt trước case dạng lưới.
• 🧊 Các khu vực cần luồng gió tập trung.
• 🔥 Vị trí xả khí có nhiều vật cản.

Khi lắp trên radiator, cần bảo đảm quạt được cố định sát bề mặt để hạn chế khí thoát qua khe hở.

⚡ Tốc độ hoạt động từ 250 đến 1.800 RPM

Quạt hỗ trợ dải tốc độ rộng từ 250 đến 1.800 RPM, giúp người dùng linh hoạt điều chỉnh giữa hiệu năng làm mát và độ ồn.

Ở tốc độ thấp, quạt phù hợp với các tác vụ nhẹ như lướt web, xem phim hoặc soạn thảo văn bản. Khi chơi game, dựng video hoặc chạy tác vụ nặng, tốc độ có thể tăng để cải thiện khả năng làm mát.

Ưu điểm của dải tốc độ rộng gồm:

• 🔇 Vận hành nhẹ nhàng khi hệ thống ít tải.
• 🌡️ Tăng tốc khi nhiệt độ linh kiện tăng.
• 🎚️ Dễ thiết lập đường cong quạt.
• 🖥️ Phù hợp với nhiều nhu cầu sử dụng.
• ⚙️ Cân bằng giữa nhiệt độ và tiếng ồn.
• 🔋 Hạn chế điện năng tiêu thụ khi không cần làm mát tối đa.

Tốc độ tối đa danh định là 1.800 RPM với dung sai ±10%. Tốc độ thực tế có thể thay đổi tùy theo bo mạch chủ, bộ điều khiển và tín hiệu PWM.

🎛️ Điều khiển tốc độ qua đầu cắm 4-pin PWM

ROG Strix XF120 sử dụng đầu nguồn 4-pin PWM, cho phép bo mạch chủ điều chỉnh tốc độ quạt dựa trên nhiệt độ CPU hoặc nhiệt độ hệ thống.

Người dùng có thể thiết lập đường cong quạt trong BIOS hoặc phần mềm quản lý của bo mạch chủ.

Lợi ích của điều khiển PWM gồm:

• 🎚️ Tự động thay đổi tốc độ theo nhiệt độ.
• 🔇 Giảm tiếng ồn trong các tác vụ nhẹ.
• 🌡️ Tăng hiệu suất làm mát khi hệ thống chịu tải.
• 🖥️ Cho phép thiết lập nhiều chế độ hoạt động.
• ⚡ Duy trì khả năng cấp nguồn ổn định.
• 🛠️ Tương thích với nhiều mainboard hiện nay.

Quạt có khả năng ngừng quay khi tín hiệu PWM được đặt ở mức 0%. Tính năng này giúp giảm tiếng ồn khi hệ thống không cần nhiều luồng khí, nhưng chỉ hoạt động khi bo mạch chủ hoặc controller hỗ trợ thiết lập phù hợp.

📴 Hỗ trợ chế độ 0 RPM

Khi được đặt ở 0% PWM, ROG Strix XF120 có thể ngừng quay hoàn toàn. Đây là tính năng hữu ích với người dùng muốn máy tính hoạt động yên tĩnh trong những tác vụ nhẹ.

Khi nhiệt độ tăng, quạt có thể khởi động trở lại theo đường cong đã thiết lập.

Cần lưu ý:

• 📴 Quạt không quay ở nhiệt độ thấp có thể là trạng thái bình thường.
• 🎛️ Cần kiểm tra đường cong quạt trong BIOS.
• 🌡️ Nên đặt ngưỡng khởi động phù hợp.
• ⚙️ Không phải mọi cổng quạt đều hỗ trợ chế độ dừng.
• 🔌 Quạt cần được kết nối đúng cổng 4-pin PWM.
• 🖥️ Nên theo dõi nhiệt độ sau khi bật chế độ 0 RPM.

Nếu quạt không quay ngay cả khi nhiệt độ đã vượt ngưỡng cài đặt, người dùng cần kiểm tra lại cổng nguồn và cấu hình PWM.

🔇 Độ ồn tối đa 22,5 dBA

Theo ASUS, quạt có mức độ ồn tối đa 22,5 dBA. Đây là thông số tương đối thấp đối với quạt 120 mm có tốc độ tối đa 1.800 RPM.

Độ ồn thực tế còn phụ thuộc vào:

• ⚡ Tốc độ quạt tại từng thời điểm.
• 🔧 Vị trí và cách cố định quạt.
• 🖥️ Độ dày, độ kín của thùng máy.
• 💧 Loại radiator hoặc heatsink đang sử dụng.
• 🧹 Lượng bụi trên cánh quạt.
• 🌬️ Mức độ cản gió của lưới lọc bụi.

ASUS cũng cho biết quạt được tinh chỉnh để tạo tần số âm thanh ổn định hơn. Điều này giúp hạn chế những âm thanh thay đổi đột ngột có thể gây khó chịu trong quá trình sử dụng.

🧲 Vòng bi từ tính MagLev 360 độ

Điểm nổi bật của ASUS ROG Strix XF120 là vòng bi từ tính Magnetic-Levitation – MagLev.

Công nghệ MagLev 360 độ giúp ổn định rotor trong quá trình quay, hạn chế tình trạng trục bị nghiêng hoặc dao động. Việc giảm tiếp xúc và ma sát có thể hỗ trợ quạt vận hành êm hơn, đồng thời hạn chế hao mòn theo thời gian.

Ưu điểm của vòng bi MagLev gồm:

• 🧲 Ổn định rotor khi quạt hoạt động.
• ⚙️ Hạn chế ma sát cơ học.
• 🔇 Giảm rung và tiếng ồn.
• 🛠️ Hạn chế hao mòn vòng bi.
• 🖥️ Phù hợp với nhu cầu hoạt động kéo dài.
• ⏳ Tuổi thọ công bố lên đến 400.000 giờ.

Mức tuổi thọ 400.000 giờ là thông số do ASUS công bố trong điều kiện tham chiếu. Thời gian sử dụng thực tế còn phụ thuộc vào nhiệt độ môi trường, bụi bẩn, tần suất hoạt động và chế độ bảo dưỡng.

🪶 Thiết kế cánh quạt có rãnh khí động học

Các cánh của ROG Strix XF120 được thiết kế với những rãnh khí động học. Theo ASUS, các rãnh này giúp định hướng luồng khí đi dọc theo bề mặt cánh và hạn chế hiện tượng luồng khí bị tách khỏi cánh quạt.

Thiết kế này hướng đến:

• 🌬️ Tạo luồng khí ổn định hơn.
• 🌪️ Hạn chế xoáy khí không cần thiết.
• 🔇 Giảm tiếng ồn từ dòng khí.
• 💨 Cải thiện khả năng đưa không khí qua quạt.
• 🧊 Hỗ trợ hiệu suất làm mát tổng thể.

Hiệu quả thực tế còn phụ thuộc vào vị trí lắp quạt và lực cản phía trước hoặc phía sau.

🏗️ Khung Direct-Flow tập trung luồng khí

Khung quạt được ASUS thiết kế theo dạng Direct-Flow. Góc và độ cong của các thanh khung phía sau giúp hướng luồng khí thành dòng tập trung hơn.

Thiết kế này hỗ trợ:

• 🌬️ Đưa luồng khí theo một hướng rõ ràng.
• 🌪️ Hạn chế sự phân tán và hỗn loạn của không khí.
• 💧 Cải thiện khả năng thổi qua radiator.
• ❄️ Hỗ trợ làm mát heatsink CPU.
• 🖥️ Tăng hiệu quả ở vị trí có lực cản.

Khi lắp quạt, người dùng nên kiểm tra mặt hút và mặt xả. Thông thường, mặt có khung đỡ motor là hướng luồng khí thoát ra.

⚖️ Cân bằng động được hiệu chỉnh trước

Theo ASUS, mỗi quạt ROG Strix XF120 được cân chỉnh động nhằm hạn chế sự mất cân bằng trong quá trình quay.

Việc cân bằng cánh quạt hỗ trợ:

• 🔇 Hạn chế rung và tiếng cộng hưởng.
• ⚙️ Duy trì tốc độ ổn định hơn.
• 🛠️ Giảm áp lực lên vòng bi.
• 🌬️ Hỗ trợ luồng khí đồng đều.
• 🖥️ Cải thiện trải nghiệm sử dụng lâu dài.

Nếu quạt rung mạnh sau khi lắp, nguyên nhân có thể đến từ ốc cố định, khung case hoặc dây điện chạm vào cánh thay vì bản thân quạt.

🔧 Đệm và ngàm chống rung

ROG Strix XF120 được trang bị các chi tiết chống rung tại vị trí tiếp xúc với thùng máy hoặc radiator.

Các miếng đệm này giúp giảm truyền rung động từ motor quạt sang khung kim loại. Điều này đặc biệt hữu ích khi quạt được lắp trên case mỏng hoặc ở tốc độ cao.

Để hệ thống chống rung hoạt động hiệu quả, người dùng nên:

• 🔩 Siết ốc đều ở bốn góc.
• ⚖️ Không siết một góc quá chặt.
• 🧩 Kiểm tra đệm không bị lệch.
• 🛠️ Sử dụng đúng phụ kiện lắp đặt.
• 🖥️ Kiểm tra khung case không bị cong.

🧵 Dây nguồn bọc lưới dài 50 cm

Quạt sử dụng dây nguồn bọc lưới có chiều dài khoảng 50 cm, hỗ trợ đi dây đến các cổng quạt trên bo mạch chủ hoặc hub điều khiển.

Chiều dài này phù hợp với nhiều kích thước thùng máy và cho phép người dùng giấu dây phía sau khay bo mạch chủ.

Khi đi dây, nên:

• 🧵 Luồn dây qua khe quản lý cáp gần nhất.
• 🌀 Giữ dây cách xa cánh quạt.
• 🔌 Tránh kéo căng đầu kết nối.
• 🛠️ Không gập dây quá sát đầu cắm.
• 🧩 Cố định dây bằng dây rút mềm nếu cần.

🖤 Không tích hợp đèn RGB

ASUS ROG Strix XF120 là phiên bản không tích hợp hệ thống đèn RGB hoặc ARGB. Sản phẩm tập trung vào khả năng làm mát, độ êm và tuổi thọ của vòng bi.

Quạt có logo ROG nhiều màu cùng chi tiết logo màu bạc làm điểm nhấn, nhưng đây không phải hệ thống chiếu sáng điện tử.

Thiết kế không LED mang lại một số ưu điểm:

• 🖤 Phù hợp với cấu hình tối giản.
• 🔌 Không cần dây RGB hoặc ARGB.
• 🧵 Hệ thống dây kết nối gọn hơn.
• 🧑‍💼 Phù hợp với máy tính làm việc.
• 🌙 Không tạo ánh sáng vào ban đêm.
• 🛠️ Không cần phần mềm điều khiển đèn.

Việc quạt không phát sáng là đặc điểm thiết kế bình thường, không phải lỗi của sản phẩm.

📋 Thông số kỹ thuật ASUS ROG Strix XF120

• 🏷️ Thương hiệu: ASUS.
• 🎮 Dòng sản phẩm: Republic of Gamers.
• 📦 Model: ROG Strix XF120.
• 🌀 Loại sản phẩm: Quạt tản nhiệt 120 mm.
• 📐 Kích thước: 120 × 120 × 25 mm.
• ⚡ Dải tốc độ: 250–1.800 RPM.
• 📊 Dung sai tốc độ tối đa: ±10%.
• 📴 Chế độ dừng quạt: Hỗ trợ tại mức 0% PWM.
• 💨 Lưu lượng gió tối đa: 62,5 CFM.
• 🌪️ Áp suất tĩnh tối đa: 3,07 mmH₂O.
• 🔇 Độ ồn tối đa: 22,5 dBA.
• 🧲 Loại vòng bi: Magnetic-Levitation.
• ⏳ Tuổi thọ công bố: Lên đến 400.000 giờ.
• 🔌 Đầu kết nối: 4-pin PWM.
• ⚡ Điện áp hoạt động: 12V.
• 🚀 Điện áp khởi động: 10,2V.
• 🔋 Dòng điện đầu vào: 0,09A.
• 💡 Công suất đầu vào: 1,08W.
• 🧵 Chiều dài dây: Khoảng 50 cm.
• 🛡️ Chống rung: Có đệm và ngàm chống rung.
• 🌬️ Thiết kế khung: Direct-Flow.
• 🪶 Thiết kế cánh: Có rãnh khí động học.
• ⚖️ Cân bằng động: Được hiệu chỉnh trước.
• 🌈 Đèn RGB/ARGB: Không tích hợp.
• 🛡️ Thời hạn bảo hành hãng công bố: 5 năm.

Thông số được đối chiếu từ trang sản phẩm chính thức ASUS ROG Strix XF120 và bảng thông số kỹ thuật của ASUS.

🖥️ Những vị trí sử dụng phù hợp

🌬️ Quạt hút gió cho thùng máy

ROG Strix XF120 có thể được lắp ở phía trước hoặc phía dưới để đưa không khí mát vào thùng máy. Lưu lượng gió 62,5 CFM hỗ trợ làm mát card đồ họa, CPU và bo mạch chủ.

🔥 Quạt xả khí nóng

Khi lắp ở phía sau hoặc phía trên, quạt hỗ trợ đưa khí nóng ra ngoài. Đây là vị trí phù hợp với cấu hình sử dụng CPU và card đồ họa hiệu năng cao.

💧 Quạt cho radiator

Áp suất tĩnh 3,07 mmH₂O giúp quạt có thể đưa không khí qua các lá tản nhiệt của radiator. Sản phẩm phù hợp với radiator sử dụng quạt chuẩn 120 mm.

❄️ Quạt thay thế cho tản nhiệt khí CPU

ROG Strix XF120 có thể được dùng để thay thế quạt trên heatsink CPU nếu bộ tản sử dụng chuẩn 120 mm và ngàm giữ tương thích.

Trước khi thay, người dùng cần kiểm tra:

• 📐 Kích thước và độ dày quạt.
• 🔧 Loại ngàm giữ trên heatsink.
• 🔌 Vị trí cổng CPU_FAN.
• 🌬️ Hướng luồng khí.
• 🧠 Khoảng trống với RAM.

🛠️ Những lỗi thường gặp và cách xử lý

🌀 Quạt không quay

Quạt không quay có thể do dây nguồn chưa cắm đúng, cổng quạt bị tắt hoặc chế độ 0 RPM đang được kích hoạt.

Nên kiểm tra:

• 🔌 Đầu 4-pin PWM.
• 🎛️ Đường cong quạt trong BIOS.
• 📴 Tính năng Fan Stop hoặc 0 RPM.
• 🧵 Dây điện có chạm vào cánh không.
• 🖥️ Cổng SYS_FAN, CHA_FAN hoặc CPU_FAN.
• ⚙️ Khả năng hoạt động khi thử trên cổng khác.

📴 Quạt dừng khi máy ít tải

Nếu quạt dừng ở nhiệt độ thấp nhưng tự quay lại khi nhiệt độ tăng, đây có thể là hoạt động bình thường của chế độ 0 RPM.

Người dùng có thể tắt chế độ Fan Stop trong BIOS nếu muốn quạt luôn quay.

🔊 Quạt phát ra tiếng ồn

Tiếng ồn có thể đến từ tốc độ cao, khung case rung hoặc dây điện chạm cánh quạt.

Giải pháp:

• 🎚️ Điều chỉnh đường cong PWM.
• 🔧 Siết lại ốc quạt.
• 🛡️ Kiểm tra đệm chống rung.
• 🧹 Vệ sinh cánh quạt.
• 🧵 Sắp xếp lại dây điện.
• 🧲 Kiểm tra vòng bi nếu có âm thanh bất thường.

🌡️ Lắp quạt nhưng nhiệt độ không cải thiện

Nguyên nhân có thể do quạt lắp sai hướng hoặc bố cục luồng khí chưa hợp lý.

Nên kiểm tra:

• 🌬️ Hướng hút và xả của quạt.
• 🧹 Lưới lọc bụi có bị tắc không.
• 🔥 Khí nóng có bị giữ lại trong case không.
• ⚡ Tốc độ quạt thực tế.
• 🧵 Dây điện có cản luồng khí không.
• 🖥️ Nhiệt độ CPU và GPU trước, sau khi lắp.

💡 Quạt không sáng đèn

ROG Strix XF120 không tích hợp LED, RGB hoặc ARGB. Vì vậy, quạt không phát sáng là đặc điểm thiết kế bình thường.

📐 Không lắp vừa vị trí quạt

Sản phẩm có kích thước 120 × 120 × 25 mm. Nếu case hoặc radiator chỉ hỗ trợ quạt 140 mm, 92 mm hoặc loại kích thước khác, người dùng cần sử dụng khung chuyển phù hợp hoặc lựa chọn đúng loại quạt.

🧰 Hướng dẫn lắp đặt và bảo dưỡng

Để quạt hoạt động ổn định, người dùng nên thực hiện các bước sau:

1. 🔌 Tắt máy tính và ngắt nguồn điện.
2. 📐 Kiểm tra vị trí có hỗ trợ quạt 120 mm không.
3. 🌬️ Xác định mặt hút và mặt xả của quạt.
4. 🔩 Đặt quạt đúng vị trí.
5. 🛡️ Bảo đảm các đệm chống rung nằm đúng chỗ.
6. 🔧 Siết bốn ốc đều nhau.
7. 🔌 Kết nối dây với cổng 4-pin PWM.
8. 🧵 Cố định dây cách xa cánh quạt.
9. 🖥️ Khởi động máy và kiểm tra tốc độ.
10. 🎚️ Thiết lập đường cong quạt trong BIOS.
11. 🌡️ Theo dõi nhiệt độ hệ thống.
12. 🧹 Vệ sinh quạt và lưới lọc bụi định kỳ.

Khi vệ sinh bằng khí nén, nên giữ nhẹ cánh quạt để tránh rotor quay quá nhanh. Không nên tự ý tháo vòng bi hoặc tra dầu nếu chưa có hướng dẫn kỹ thuật phù hợp.

📞 Tư vấn và hỗ trợ tại Trung tâm bảo hành Viện Máy Tính

Nếu cần kiểm tra khả năng tương thích hoặc xử lý lỗi của ASUS ROG Strix XF120, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được tư vấn và hỗ trợ.

Các nội dung hỗ trợ gồm:

• 📐 Kiểm tra vị trí lắp quạt 120 mm.
• 🌬️ Tư vấn hướng hút và xả gió.
• 💧 Kiểm tra khả năng lắp trên radiator.
• ❄️ Kiểm tra khả năng thay quạt cho tản nhiệt CPU.
• 🔌 Kiểm tra cổng và dây 4-pin PWM.
• 📴 Kiểm tra chế độ 0 RPM.
• 🌀 Xử lý quạt không quay hoặc quay không ổn định.
• 🔊 Kiểm tra quạt rung và phát tiếng ồn.
• 🧹 Vệ sinh quạt, radiator và lưới lọc bụi.
• 🖥️ Tư vấn bố trí hệ thống quạt phù hợp với cấu hình.

☎️ Hotline Trung tâm bảo hành Viện Máy Tính: 0967891080
