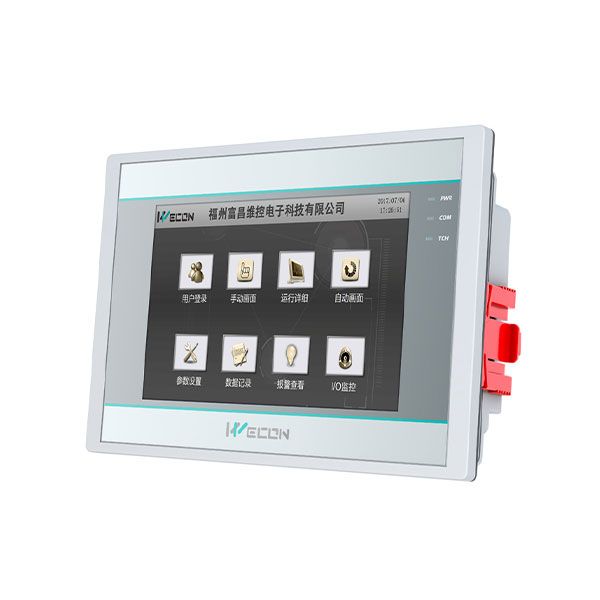

WECON PI3035ie là màn hình giao diện người–máy HMI thuộc dòng PI3000ie, hướng tới các hệ thống tự động hóa cần một bảng điều khiển nhỏ gọn để hiển thị trạng thái máy, nhập thông số vận hành, theo dõi dữ liệu và trao đổi tín hiệu với PLC hoặc bộ điều khiển tương thích. Model sử dụng màn hình TFT 3.5 inch, độ phân giải 320 × 240 pixel và cảm ứng điện trở 4 dây độ chính xác cao.
Theo thông số chính thức của WECON, PI3035ie sử dụng bộ xử lý Cortex-A35 tốc độ 1.2GHz, RAM 64MB và Flash 128MB. Đây là điểm cần phân biệt rõ: RAM của model là 64MB nhưng bộ nhớ Flash lưu hệ thống và ứng dụng có dung lượng 128MB. HMI chạy hệ điều hành Linux 4.4.0 dựa trên nền tảng QT và được lập trình bằng phần mềm PIStudio.
PI3035ie tích hợp một cụm COM hỗ trợ RS-232 và RS-422/RS-485, cùng cổng Micro USB để phục vụ kết nối và tải chương trình. Model cơ bản này không tích hợp Ethernet, CANopen, Wi-Fi hay 4G LTE. Thiết bị sử dụng nguồn 24VDC, chấp nhận dải điện áp vào rộng 12–28VDC và có công suất tiêu thụ dưới 5W.
PI3035ie sử dụng màn hình TFT kích thước 3.5 inch với độ phân giải 320 × 240 pixel. Kích thước nhỏ phù hợp với máy đóng gói, máy gia công, bảng điều khiển cục bộ hoặc các thiết bị tự động hóa chỉ cần một giao diện vận hành gọn nhưng vẫn hiển thị được nút bấm, trạng thái, số liệu và cảnh báo.
Độ phân giải 320 × 240 thuộc nhóm QVGA. Khi thiết kế giao diện trên PIStudio, nên ưu tiên font chữ dễ đọc, các nút cảm ứng đủ lớn và bố cục không quá dày đặc để phù hợp với màn hình 3.5 inch.
WECON công bố độ sáng màn hình PI3035ie ở mức 300cd/m² và sử dụng LED Backlight. Tuổi thọ đèn nền danh định khoảng 50.000 giờ trong điều kiện được nhà sản xuất quy định.
Sau thời gian sử dụng dài, màn hình có thể tối dần hoặc độ sáng không còn đồng đều. Khi HMI vẫn khởi động, vẫn giao tiếp nhưng hình ảnh rất tối, cần phân biệt lỗi LED Backlight với lỗi LCD hoặc mainboard trước khi quyết định thay cả màn hình.
PI3035ie sử dụng High Precision Four-Wire Resistive Touch Panel. Cảm ứng điện trở phù hợp với môi trường máy công nghiệp vì có thể nhận thao tác bằng ngón tay hoặc vật chạm phù hợp mà không phụ thuộc nguyên lý điện dung như màn hình điện thoại thông minh.
Các sự cố thường gặp sau thời gian dài sử dụng có thể bao gồm điểm nhấn bị lệch, một vùng cảm ứng khó nhận hoặc lớp cảm ứng không phản hồi. Khi xuất hiện lỗi cần kiểm tra hiệu chuẩn, touch panel và kết nối với mainboard.
WECON trang bị Cortex-A35 1.2GHz cho PI3035ie và mô tả nền tảng bo mạch sử dụng bộ xử lý hiệu năng cao dạng đa lõi. CPU đảm nhiệm việc chạy hệ điều hành, xử lý giao diện HMI, dữ liệu truyền thông và các tác vụ liên quan đến project.
Hiệu năng CPU phải được xem xét cùng RAM, Flash và độ phức tạp của project. Một project chứa quá nhiều đối tượng động, dữ liệu hoặc tác vụ vượt nhu cầu của một HMI 3.5 inch có thể làm giao diện phản hồi chậm hơn mong muốn.
Thông số chính thức xác nhận PI3035ie có RAM 64MB và Flash 128MB. Vì vậy tiêu đề “RAM 64MB” là chính xác, nhưng cần bổ sung Flash 128MB để mô tả đầy đủ cấu hình bộ nhớ.
RAM được dùng làm bộ nhớ làm việc trong quá trình thiết bị chạy, còn Flash phục vụ lưu hệ thống và dữ liệu ứng dụng. Khi HMI treo, khởi động bất thường hoặc lỗi project, không nên kết luận RAM hay Flash hỏng trước khi kiểm tra nguồn, project và phần mềm.
PI3035ie vận hành trên Linux 4.4.0 QT based. Nền tảng này cung cấp môi trường để giao diện và chức năng HMI hoạt động ổn định trên phần cứng Cortex-A35.
Đây là hệ điều hành nhúng của thiết bị, không phải Linux desktop dành cho người dùng tự do cài ứng dụng như máy tính. Các chức năng vận hành được quản lý thông qua firmware và project được tạo bằng PIStudio.
PI3035ie có RS-232 trên nhánh CN2 của COM1. Giao tiếp này có thể được sử dụng để kết nối PLC, biến tần hoặc thiết bị tương thích dựa trên driver và giao thức được PIStudio hỗ trợ.
Nếu RS-232 không giao tiếp, cần kiểm tra pinout cáp, TX/RX/GND, tốc độ baud, parity, data bit, stop bit, địa chỉ thiết bị và cấu hình protocol trước khi xác định cổng COM của HMI bị hỏng.
Nhánh CN1 của COM1 hỗ trợ RS-422 hoặc RS-485. Đây là các chuẩn truyền thông nối tiếp được sử dụng rộng rãi trong tự động hóa và phù hợp với khoảng cách truyền lớn hơn RS-232 trong điều kiện triển khai đúng.
Khi sử dụng RS-485, cần đặc biệt kiểm tra cực tính dây, địa chỉ station và thông số serial. Nhiều trường hợp HMI báo mất kết nối PLC thực tế xuất phát từ cáp hoặc cấu hình chứ không phải phần cứng HMI.
Trang thông số chính thức của WECON ghi Ethernet là không có trên PI3035ie. Vì vậy không nên mô tả model này là HMI Ethernet hoặc gán cổng RJ45 từ các phiên bản PI3000 khác sang PI3035ie.
Nếu hệ thống yêu cầu giao tiếp Ethernet, cần lựa chọn một model khác có phần cứng Ethernet được WECON công bố thay vì cố sử dụng PI3035ie cho chức năng không được trang bị.
PI3035ie là model HMI kinh tế tập trung vào giao tiếp serial. WECON ghi rõ CANopen, Wi-Fi và 4G LTE đều không được tích hợp trên model này.
Điểm này giúp phân biệt PI3035ie với các HMI WECON cao cấp hơn có Ethernet hoặc chức năng Industrial IoT. Không nên lấy tính năng của dòng PI8000ig hoặc PI9000ig để mô tả cho PI3035ie.
PI3035ie được trang bị cổng Micro USB. WECON công bố thiết bị hỗ trợ các phương thức tải chương trình bằng cáp dữ liệu và phương thức tải được hệ thống hỗ trợ tương ứng.
Nếu máy tính không nhận HMI qua USB, cần kiểm tra cáp, connector Micro USB, driver, phiên bản PIStudio và cổng USB máy tính trước khi xác định phần cứng trên HMI bị lỗi.
PI3035ie tích hợp Real-Time Clock và Calendar. RTC cho phép project sử dụng thông tin ngày giờ phục vụ hiển thị, ghi nhận sự kiện hoặc các chức năng cần thời gian theo khả năng của phần mềm.
Nếu ngày giờ liên tục sai hoặc reset bất thường, cần kiểm tra cài đặt, RTC và phần cứng liên quan thay vì chỉ chỉnh lại thời gian nhiều lần.
Nguồn định mức của PI3035ie là 24VDC, nhưng WECON công bố dải điện áp đầu vào cho phép từ 12VDC đến 28VDC. Công suất tiêu thụ toàn thiết bị dưới 5W.
Nguồn DC không ổn định là một trong những yếu tố cần kiểm tra đầu tiên khi HMI reset, chớp màn hình, không khởi động hoặc mất truyền thông. Nên đo nguồn trực tiếp tại terminal trong lúc HMI hoạt động để phát hiện tình trạng sụt áp.
WECON công bố kích thước tổng thể của PI3035ie là 96 × 81 × 33mm và kích thước lắp panel khoảng 91 × 73mm. Khối lượng chỉ khoảng 0.14kg.
Kích thước nhỏ là một lợi thế khi lắp trên mặt tủ hoặc máy có không gian hạn chế. Khi thay bằng model khác, cần kiểm tra panel cutout vì một HMI khác cũng có màn hình 3.5 inch chưa chắc sử dụng cùng kích thước khoét lỗ.
PI3035ie có cấp bảo vệ IP65 tại mặt trước theo thông số WECON. Khi lắp đúng trên panel, mặt trước có khả năng hạn chế bụi và nước tác động theo phạm vi của cấp bảo vệ.
IP65 chỉ được công bố cho front panel, không có nghĩa toàn bộ HMI có thể ngâm nước hoặc lắp ngoài trời không có tủ bảo vệ. Phía sau thiết bị và các connector vẫn phải được bảo vệ phù hợp.
WECON công bố nhiệt độ hoạt động từ -10°C đến 55°C, nhiệt độ lưu trữ từ -20°C đến 70°C và độ ẩm 10–90%RH không ngưng tụ. Module sử dụng phương pháp làm mát bằng không khí.
HMI nên được tránh khỏi nước ngưng tụ, bụi dẫn điện, nguồn nhiệt cao và rung động vượt điều kiện thiết kế. Những yếu tố môi trường có thể làm giảm tuổi thọ LCD, cảm ứng, connector và linh kiện điện tử.
PI3035ie được lập trình bằng PIStudio của WECON. Phần mềm được sử dụng để xây dựng giao diện, khai báo thiết bị truyền thông, tạo nút bấm, màn hình giám sát và các chức năng được dòng HMI hỗ trợ.
Trước khi sửa hoặc thay HMI đang sử dụng trong máy, nên sao lưu project nếu còn khả năng truy cập. Project chứa cấu hình giao tiếp và giao diện vận hành, nên việc mất file có thể làm quá trình thay màn hình phức tạp hơn đáng kể.
PI3035ie có thể hiển thị tốc độ máy, số lượng sản phẩm, trạng thái cảm biến, cài đặt thời gian và cảnh báo cho những máy có giao diện không quá phức tạp.
Các cổng RS-232 hoặc RS-422/RS-485 cho phép HMI trao đổi dữ liệu với PLC tương thích thông qua driver và giao thức được PIStudio hỗ trợ.
HMI có thể được sử dụng làm giao diện nhập giá trị, hiển thị trạng thái hoặc thông số của thiết bị nối tiếp nếu phần mềm có driver phù hợp.
Kích thước thân 96 × 81mm giúp PI3035ie phù hợp với các máy hoặc tủ điện có diện tích mặt panel hạn chế.
Các tình trạng dưới đây là những lỗi HMI và thiết bị điện tử công nghiệp nói chung có thể phát sinh do nguồn điện, thời gian sử dụng, va đập, nhiệt độ, firmware, phần mềm, ngoại vi hoặc linh kiện. Đây không phải khẳng định WECON PI3035ie có lỗi thiết kế hoặc chắc chắn sẽ gặp các vấn đề này.
Nguồn DC, terminal, mạch bảo vệ đầu vào hoặc mạch nguồn bên trong có thể liên quan. Cần đo điện áp tại HMI trước khi kiểm tra mainboard.
Nguồn bị sụt, connector lỏng, linh kiện nguồn suy giảm hoặc lỗi phần mềm có thể làm thiết bị khởi động lại liên tục.
LED Backlight có thể suy giảm hoặc mất hoạt động trong khi CPU và truyền thông vẫn còn bình thường.
LCD, cáp màn hình, connector hoặc mạch điều khiển hiển thị có thể cần kiểm tra.
Touch panel điện trở, đường tín hiệu cảm ứng hoặc mạch xử lý có thể gặp sự cố. Cần thử hiệu chuẩn nếu thiết bị còn truy cập được.
Việc hiệu chuẩn sai hoặc lớp cảm ứng bị lão hóa có thể khiến điểm nhấn thực tế không trùng với vị trí HMI nhận.
Sai chuẩn RS-232/RS-422/RS-485, baud rate, địa chỉ, protocol hoặc cáp là những nguyên nhân cần kiểm tra trước khi xác định cổng COM bị hỏng.
Có thể liên quan đến cáp USB, connector, driver hoặc phiên bản PIStudio. Nếu nhiều máy tính và cáp tốt đều không nhận, phần cứng USB mới cần được kiểm tra sâu hơn.
Project, nguồn điện, RAM, Flash hoặc mainboard có thể liên quan. Nên thử project đã xác nhận và kiểm tra nguồn trước khi sửa bộ nhớ.
Kết nối USB, phần mềm, firmware hoặc Flash có thể là nguyên nhân. Cần sao lưu dữ liệu còn truy cập được trước khi can thiệp bộ nhớ.
Nguồn sai, chập linh kiện, môi trường quá nóng hoặc mạch nguồn suy giảm có thể làm nhiệt độ thiết bị tăng cao bất thường.
Nên kiểm tra phần cứng khi PI3035ie không khởi động dù nguồn đã được xác nhận đúng, màn hình mất hình hoặc quá tối, cảm ứng mất hoàn toàn, thiết bị reset liên tục, cổng COM không giao tiếp với hệ thống thử chuẩn hoặc Micro USB không còn hoạt động.
Đối với lỗi kết nối PLC, cần kiểm tra cáp, loại giao tiếp, địa chỉ và cấu hình PIStudio trước. Với lỗi hiển thị cần phân biệt LCD, Backlight và Touch Panel để tránh thay cả HMI khi chỉ một thành phần bị hỏng.
Model sử dụng màn hình TFT 3.5 inch.
Độ phân giải chính thức là 320 × 240 pixel.
WECON công bố RAM 64MB.
Bộ nhớ Flash là 128MB.
PI3035ie sử dụng Cortex-A35 tốc độ 1.2GHz.
Có. COM1 CN1 hỗ trợ RS-422/RS-485, đồng thời CN2 hỗ trợ RS-232.
Không. Trang thông số chính thức ghi Ethernet không được tích hợp trên model này.
Nguồn định mức 24VDC; dải điện áp đầu vào được công bố từ 12VDC đến 28VDC.
Phần mềm lập trình chính thức là WECON PIStudio.
Không. Cần kiểm tra cáp, chuẩn RS-232/RS-422/RS-485, baud rate, station address, driver và protocol trong PIStudio trước khi xác định phần cứng cổng COM bị lỗi.
WECON PI3035ie là HMI PI3000ie 3.5 inch với màn hình TFT 320 × 240 pixel, CPU Cortex-A35 1.2GHz, RAM 64MB, Flash 128MB và cảm ứng điện trở bốn dây. Thiết bị hỗ trợ RS-232, RS-422/RS-485, Micro USB, RTC, sử dụng nguồn 24VDC và có mặt trước đạt IP65 theo thông số của nhà sản xuất.
Trong quá trình sử dụng, các hiện tượng HMI không lên nguồn, màn hình tối, cảm ứng liệt hoặc lệch, thiết bị treo, tự reset, cổng COM mất truyền thông hoặc Micro USB không nhận cần được kiểm tra lần lượt từ nguồn, cáp, project, cấu hình và thiết bị ngoại vi trước khi xác định lỗi phần cứng.
Nếu cần kiểm tra TFT LCD 3.5 inch, Touch Panel, LED Backlight, RAM, Flash, mạch nguồn, RS-232, RS-422/RS-485, Micro USB, RTC hoặc PCB của WECON PI3035ie, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa hoặc đề xuất thay thế hạng mục phù hợp.
