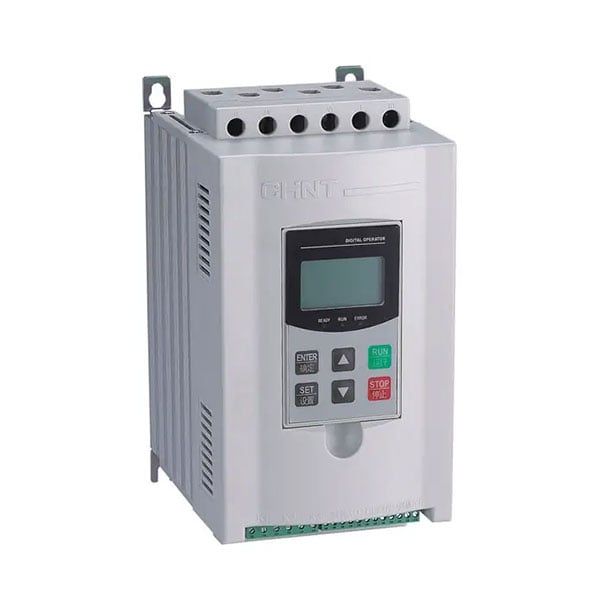

CHINT NJR2-22D là bộ khởi động mềm thuộc dòng NJR2-D, được thiết kế để điều khiển quá trình khởi động và dừng của động cơ không đồng bộ ba pha rotor lồng sóc. Thiết bị sử dụng bộ điều khiển số kết hợp các phần tử công suất SCR để thay đổi điện áp cấp cho động cơ trong giai đoạn tăng tốc, qua đó hạn chế dòng khởi động và giảm xung lực cơ khí so với phương pháp đóng trực tiếp động cơ vào lưới.
Theo bảng model chính thức của CHINT, NJR2-22D tương ứng với động cơ công suất 22kW, dòng định mức 42A và nguồn mạch lực ba pha AC 380V. Dòng NJR2-D hỗ trợ điều chỉnh điện áp khởi động ban đầu từ 30% đến 70%Ue, thời gian tăng áp từ 2 đến 60 giây, thời gian dừng mềm từ 0 đến 60 giây và giới hạn dòng khởi động từ 50% đến 500% dòng định mức.
NJR2-22D là soft starter chứ không phải biến tần. Thiết bị chủ yếu kiểm soát quá trình khởi động và dừng, không thay đổi tần số để điều chỉnh liên tục tốc độ động cơ trong suốt quá trình chạy. Dòng NJR2-D sử dụng contactor bypass bên ngoài; sau khi motor đạt trạng thái vận hành, relay K1 của soft starter điều khiển bypass để giảm tổn hao trên SCR và hạn chế nhiệt phát sinh.
NJR2-22D được CHINT xếp đúng ở mức công suất motor 22kW với dòng định mức 42A. Đây là thông số cần dùng để phân biệt với NJR2-18.5D có dòng 36A và NJR2-30D có dòng 57A. Một số nguồn bán hàng có thể ghi 45A, nhưng bảng model chính thức hiện hành của CHINT xác nhận NJR2-22D là 42A.
Việc lựa chọn soft starter không nên chỉ dựa trên công suất kW. Motor có thời gian tăng tốc dài, tải có mô-men khởi động cao hoặc tần suất khởi động lớn có thể yêu cầu đánh giá thêm về dòng thực tế và chu kỳ làm việc.
NJR2-22D thuộc dòng D sử dụng hệ nguồn ba pha AC 380V. CHINT công bố phạm vi điện áp của NJR2-D khoảng 380VAC ±15%, phù hợp với nhiều hệ thống điện công nghiệp sử dụng động cơ ba pha.
Soft starter không tạo tần số đầu ra riêng như biến tần. Tần số motor vẫn theo tần số lưới; NJR2-D chỉ kiểm soát điện áp trong quá trình khởi động hoặc dừng bằng việc điều chỉnh góc dẫn SCR.
Tham số F00 Initial U cho phép điều chỉnh điện áp khởi động ban đầu từ 30% đến 70% điện áp đường dây. Manual đặt giá trị mặc định 30% trong chế độ voltage starting tương ứng.
Điện áp ban đầu cao hơn giúp tăng mô-men khởi động nhưng cũng làm dòng tăng. Ngược lại, đặt quá thấp có thể khiến motor không đủ mô-men để thắng tải. Vì vậy thông số này cần được cân chỉnh theo đặc tính cơ khí của máy.
F06 Start Limit I. hỗ trợ phạm vi từ 50% đến 500% dòng định mức của motor. Giá trị mặc định trong bảng tham số là 400%. Đây là một trong những chức năng quan trọng nhất của soft starter khi cần hạn chế dòng điện lấy từ lưới trong thời điểm motor bắt đầu tăng tốc.
Nếu giới hạn quá thấp, motor có thể tăng tốc chậm hoặc báo quá thời gian khởi động. Nếu đặt quá cao, lợi ích hạn chế dòng giảm đi. Cần phối hợp với công suất nguồn, motor và tải.
F01 Up Time có thể cài từ 2 đến 60 giây, mặc định 16 giây. CHINT lưu ý thông số này là hệ số thời gian tăng điện áp chứ không nhất thiết bằng chính xác tổng thời gian motor đạt tốc độ cuối cùng, vì soft starter còn đánh giá trạng thái tải để xác định thời điểm chuyển bypass.
Ramp tăng áp giúp giảm giật cơ khí trên dây đai, hộp số, khớp nối và các chi tiết truyền động. Tuy nhiên thời gian tăng quá dài có thể làm SCR phải dẫn trong vùng tổn hao lâu hơn.
Tham số F02 Down Time hỗ trợ 0–60 giây. Khi đặt bằng 0, hệ thống thực hiện free stop; khi đặt giá trị lớn hơn 0, NJR2-D thực hiện quá trình giảm điện áp để tạo Soft Stop.
Soft Stop có thể hữu ích cho bơm, băng tải hoặc hệ cơ khí cần hạn chế thay đổi đột ngột khi dừng. Tuy nhiên đây không phải chức năng hãm tái sinh hoặc điều tốc chủ động như trên biến tần.
Parameter F11 của NJR2-D cung cấp nhiều chế độ như Current Limitation, Voltage Starting, Current Slope và Double Closed Loop. Manual cũng mô tả các cấu hình jump/step voltage để tăng mô-men ban đầu trong những trường hợp phù hợp.
Nhờ nhiều phương pháp khởi động, NJR2-22D có thể được điều chỉnh cho bơm, quạt, băng tải, máy nén và các tải cơ khí khác nhau thay vì sử dụng một profile cố định.
CHINT xác nhận dòng NJR2-D yêu cầu contactor bypass bên ngoài. Khi quá trình Soft Start hoàn tất, soft starter kích relay K1 để contactor ngoài đóng và chuyển dòng motor sang đường bypass.
Đây là điểm cần phân biệt với các thiết bị quảng cáo “built-in bypass”. Trang thông số chính thức của NJR2-22D ghi Built-in bypass contactor: No. Trong bảng thiết bị ngoại vi AC 380V, CHINT đưa ra CJ40-63 làm contactor tham chiếu cho model 22kW; việc lựa chọn thực tế vẫn cần tuân thủ thiết kế của hệ thống.
K1 là bypass relay với khả năng tiếp điểm tối đa 5A tại 250VAC. K2 là relay lập trình được, còn K3 hoạt động như Fault Relay để xuất trạng thái sự cố tới mạch điều khiển hoặc PLC.
Nếu contactor bypass không hoạt động, cần kiểm tra trạng thái K1, coil contactor và điều kiện hoàn tất Soft Start trước khi xác định bo relay của NJR2-22D bị lỗi.
Manual xác nhận terminal AO có thể xuất tín hiệu 0–20mA hoặc 4–20mA tùy cấu hình công tắc trên bo điều khiển. Tín hiệu analog tỷ lệ với dòng vận hành theo cách được CHINT thiết kế, hỗ trợ đưa dữ liệu sang PLC, đồng hồ hoặc hệ thống giám sát.
Manual NJR2-D thể hiện terminal A/B dành cho RS485 và cung cấp bảng địa chỉ truyền thông Modbus RTU. Parameter communication cho phép cấu hình địa chỉ và tốc độ truyền phù hợp với mạng điều khiển.
Tuy nhiên trang sản phẩm CHINT hiện ghi RS485 communication là tùy chọn. Vì vậy nếu hệ thống bắt buộc dùng Modbus RTU, cần kiểm tra đúng revision và phần cứng thực tế của NJR2-22D thay vì mặc định mọi thiết bị đều có sẵn RS485.
NJR2-D được CHINT trang bị các chức năng bảo vệ như quá tải, quá dòng, mất pha đầu vào, mất pha đầu ra, mất cân bằng pha, ngắn mạch tải, quá thời gian khởi động, quá nhiệt, quá áp và thấp áp. Trang sản phẩm hiện hành còn liệt kê bảo vệ lỗi bypass.
Các cấp bảo vệ quá tải có thể lựa chọn gồm Level 2, Level 10A, Level 10, Level 20 và Level 30. Việc lựa chọn phải phù hợp đặc tính nhiệt và thời gian khởi động của motor.
NJR2-22D nằm trong nhóm cơ khí NJR2-7.5D đến NJR2-45D. Bản vẽ chính thức của CHINT thể hiện kích thước tổng thể khoảng 145mm rộng, 268mm cao và 190mm sâu. Trang sản phẩm dành riêng cho NJR2-22D cũng xác nhận kích thước này.
Nhóm 7.5D–45D có khối lượng khoảng 5kg và sử dụng thiết kế vỏ nhôm hỗ trợ tản nhiệt tự nhiên. Khi thay soft starter cần kiểm tra cả kích thước cơ khí và vị trí terminal, không chỉ công suất motor.
Soft Start và Soft Stop giúp quá trình tăng giảm tốc của bơm diễn ra có kiểm soát hơn, hạn chế tác động cơ khí và điện khi đóng cắt.
Với tải có quán tính, chức năng ramp và current limiting giúp giảm dòng khởi động và hạn chế giật cơ khí.
NJR2-22D hỗ trợ khởi động êm, giảm tải đột ngột lên hộp số, khớp nối và dây băng.
Nhiều chế độ Start cho phép điều chỉnh theo tải. Với tải cần mô-men khởi động cao, cần đặt điện áp và dòng giới hạn phù hợp để motor đạt tốc độ mà không gây Start Overtime.
Các tình trạng dưới đây là những lỗi soft starter và thiết bị điện tử công suất nói chung có thể phát sinh do nguồn điện, thời gian sử dụng, motor, tải cơ khí, nhiệt độ, tham số, contactor bypass, ngoại vi hoặc linh kiện. Đây không phải khẳng định CHINT NJR2-22D có lỗi thiết kế hoặc chắc chắn sẽ gặp các vấn đề này.
Bo nguồn điều khiển, mạch lấy nguồn, connector màn hình hoặc CPU có thể liên quan. Cần xác nhận nguồn trước khi kết luận mainboard hỏng.
Lệnh RUN, nguồn ba pha, interlock, parameter F00/F01/F06 hoặc tầng SCR có thể là nguyên nhân.
Tải quá nặng, current limit quá thấp, thời gian tăng tốc chưa phù hợp hoặc nguồn bị sụt có thể khiến motor không đạt trạng thái bypass đúng thời gian.
Nguồn điện, dây mạch lực, contactor, SCR hoặc mạch giám sát pha đều cần được kiểm tra.
F06, F00, tải cơ khí hoặc tầng điều khiển SCR có thể liên quan. Nên kiểm tra parameter và motor trước khi sửa phần công suất.
Điện áp khởi động hoặc giới hạn dòng đặt quá thấp, tải quá nặng hoặc motor không phù hợp có thể gây hiện tượng này.
Relay K1, mạch coil contactor, contactor ngoài hoặc điều kiện chuyển bypass có thể gặp vấn đề.
Tần suất khởi động cao, thông gió kém, tải nặng hoặc SCR/mạch công suất bất thường có thể làm nhiệt độ tăng.
Cấu hình 0–20mA/4–20mA, mạch AO hoặc thiết bị nhận tín hiệu có thể cần kiểm tra.
Cần xác nhận model thực tế có option communication, sau đó kiểm tra địa chỉ, baud rate, cấu hình Modbus và mạch RS485 trước khi xác định transceiver hỏng.
Nên kiểm tra phần cứng khi NJR2-22D không lên màn hình, motor không khởi động dù nguồn và tải đã được xác nhận, liên tục báo mất pha hoặc quá dòng, bypass không chuyển, relay không hoạt động, AO mất tín hiệu hoặc RS485 mất communication trên phiên bản được trang bị.
Trước khi xác định soft starter hỏng, cần loại trừ motor, tải cơ khí, nguồn ba pha, contactor bypass và parameter. Đối với thiết bị công suất 380V, việc kiểm tra bên trong cần được thực hiện sau khi hệ thống đã được cô lập an toàn bởi người có chuyên môn.
Model được CHINT xếp ở mức công suất động cơ 22kW.
Dòng định mức chính thức là 42A, không phải 45A.
Thiết bị thuộc dòng 3 pha AC 380V, với phạm vi dòng sản phẩm khoảng 380VAC ±15%.
F00 cho phép điều chỉnh từ 30% đến 70%Ue.
F06 hỗ trợ từ 50% đến 500%Ie và mặc định 400% trong bảng parameter.
Có. F02 điều chỉnh từ 0 đến 60 giây; đặt 0 tương ứng free stop.
Không. CHINT xác nhận NJR2-22D sử dụng external bypass contactor.
Manual NJR2-D hỗ trợ RS485/Modbus RTU, nhưng trang sản phẩm hiện ghi RS485 là option. Cần xác nhận cấu hình thực tế của thiết bị.
Kích thước khoảng 145 × 268 × 190mm, thuộc nhóm cơ khí NJR2-7.5D đến 45D.
Không. NJR2-22D chủ yếu kiểm soát quá trình khởi động và dừng của motor; sau khi khởi động hoàn tất, hệ thống chuyển sang bypass ngoài.
CHINT NJR2-22D là khởi động mềm 22kW, dòng định mức 42A, nguồn ba pha 380V, hỗ trợ điện áp khởi động 30–70%Ue, giới hạn dòng 50–500%Ie, nhiều chế độ Soft Start, Soft Stop, relay K1/K2/K3 và Analog Output. Hệ thống RS485/Modbus RTU được hỗ trợ trên cấu hình communication tương ứng.
Trong quá trình sử dụng, các hiện tượng không lên màn hình, motor không khởi động, Start Overtime, mất pha, quá dòng, quá nhiệt, bypass không chuyển, relay mất chức năng hoặc communication bất thường cần được kiểm tra lần lượt từ nguồn, motor, tải, contactor bypass và parameter trước khi xác định lỗi bên trong soft starter.
Nếu cần kiểm tra SCR công suất, mạch kích thyristor, bo nguồn, bo CPU, mạch đo dòng, mạch phát hiện pha, relay K1/K2/K3, Analog Output, RS485, màn hình, bàn phím, tản nhiệt hoặc PCB của CHINT NJR2-22D, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa hoặc đề xuất thay thế hạng mục phù hợp.
