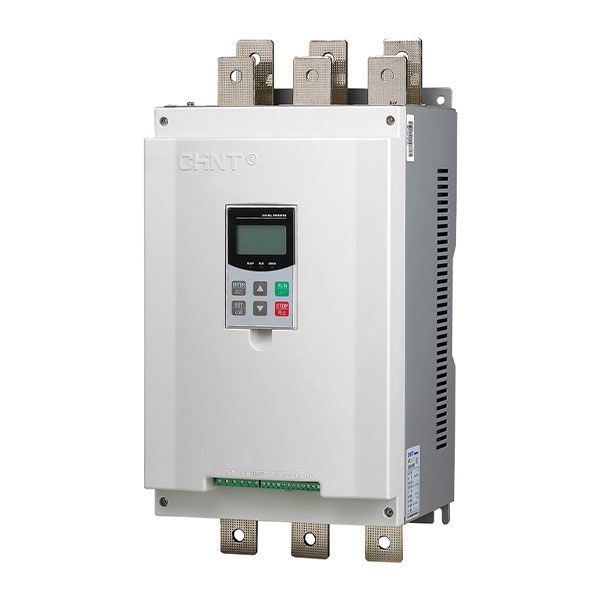

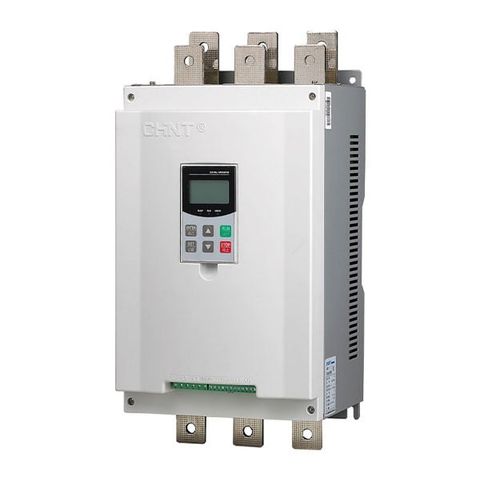

CHINT NJR2-110D là bộ khởi động mềm thuộc dòng NJR2-D, được thiết kế để điều khiển quá trình khởi động và dừng của động cơ không đồng bộ ba pha rotor lồng sóc. Thiết bị sử dụng các phần tử công suất thyristor SCR kết hợp hệ điều khiển vi xử lý nhằm tăng điện áp cấp cho động cơ theo quy luật được thiết lập, qua đó hạn chế dòng điện khởi động và giảm tác động cơ khí so với phương pháp đóng trực tiếp động cơ vào lưới điện.
Theo tài liệu chính thức của CHINT, NJR2-110D được ghép với động cơ công suất 110kW và có dòng định mức 207A. Nguồn mạch lực thuộc hệ ba pha AC 380V. Dòng NJR2-D hỗ trợ điện áp khởi động ban đầu từ 30% đến 70% điện áp định mức Ue và giới hạn dòng khởi động trong phạm vi 50% đến 500% dòng định mức Ie, cho phép điều chỉnh quá trình tăng tốc phù hợp hơn với đặc tính của tải.
NJR2-D không phải biến tần và không được thiết kế để điều chỉnh liên tục tốc độ động cơ sau khi khởi động. Sau khi động cơ đạt trạng thái vận hành, dòng NJR2-D sử dụng contactor bypass bên ngoài. CHINT yêu cầu lựa chọn contactor bypass phù hợp với công suất tải. Đây là điểm cần phân biệt với dòng NJR2-ZX on-line có kiến trúc bypass khác.
Bảng lựa chọn chính thức của CHINT xác định NJR2-110D dùng cho động cơ 110kW với dòng định mức 207A. Một số trang thương mại có thể làm tròn thông số thành 210A, nhưng giá trị trong bảng kỹ thuật của hãng là 207A, do đó đây là con số nên sử dụng khi mô tả chính xác model.
Công suất 110kW là mức công suất động cơ tham chiếu trong điều kiện được nhà sản xuất quy định. Khi ứng dụng cho động cơ có số cực, chu kỳ khởi động hoặc đặc tính tải khác thông thường, CHINT khuyến nghị kiểm tra lại lựa chọn kích thước soft starter thay vì chỉ căn cứ vào công suất kW.
NJR2-D được phát triển cho hệ nguồn ba pha AC 380V. Tài liệu catalogue của CHINT thể hiện dải khoảng 380V ±15%, trong khi manual mới biểu diễn điện áp danh định 380V cùng phạm vi tương ứng theo phiên bản tài liệu.
Thiết bị không thực hiện chức năng thay đổi tần số như biến tần. Trong quá trình khởi động, SCR điều chỉnh góc dẫn để kiểm soát điện áp hiệu dụng cấp cho động cơ; khi đạt trạng thái vận hành, hệ thống chuyển sang bypass contactor ngoài.
Thông số nổi bật của NJR2-110D là giá trị điện áp khởi động ban đầu có thể thiết lập trong phạm vi 30% đến 70%Ue. Thông số này tương ứng Function F00 trong manual NJR2-D.
Điện áp khởi động thấp giúp giảm dòng điện ban đầu nhưng đồng thời làm giảm mô-men khởi động. Vì vậy giá trị thích hợp phụ thuộc tải thực tế. Các ứng dụng quạt hoặc bơm có đặc tính khác máy nghiền, máy nén hoặc tải cơ khí nặng.
Function F06 cho phép thiết lập mức giới hạn dòng trong khoảng 50% đến 500% dòng định mức của động cơ hoặc theo giá trị dòng trực tiếp tùy chế độ hiển thị. Khi sử dụng Current-Limiting Starting, soft starter điều chỉnh điện áp để giữ dòng trong giới hạn đặt cho đến khi quá trình khởi động hoàn tất.
Việc đặt giới hạn dòng quá thấp có thể khiến động cơ không tạo đủ mô-men để tăng tốc, còn đặt quá cao làm giảm lợi ích của soft starter. Vì vậy cần lựa chọn theo motor, tải và khả năng của nguồn điện.
Function F01 của NJR2-D cho phép điều chỉnh thời gian tăng điện áp từ 2 đến 60 giây, giá trị mặc định trong manual là 16 giây. CHINT lưu ý đây là hệ số thời gian của quá trình tăng điện áp và thời điểm chuyển trạng thái thực tế còn được bộ điều khiển đánh giá theo tải.
Khả năng điều chỉnh ramp giúp giảm xung lực cơ khí lên dây đai, khớp nối, bánh răng, đường ống và các bộ phận truyền động khi động cơ bắt đầu quay.
Function F02 cho phép thiết lập thời gian dừng mềm từ 0 đến 60 giây. Khi cài đặt bằng 0, hệ thống thực hiện dừng tự do. Soft stop đặc biệt hữu ích trong các ứng dụng mà việc ngắt động cơ đột ngột có thể gây biến động cơ khí hoặc thủy lực.
Đối với bơm, quá trình giảm điện áp có kiểm soát có thể hỗ trợ hạn chế thay đổi lưu lượng đột ngột tùy đặc tính hệ thống. Giá trị dừng phải được lựa chọn dựa trên tải thay vì áp dụng một thông số chung cho mọi máy.
NJR2-D hỗ trợ nhiều phương pháp khởi động gồm Voltage Starting, Current-Limiting Starting, chế độ kết hợp điện áp bước với giới hạn dòng, Current Ramp và Double-Loop Starting. Nhờ đó thiết bị có thể thích ứng với nhiều loại máy hơn một bộ khởi động giảm áp đơn giản.
Việc lựa chọn đúng chế độ giúp cân bằng giữa mô-men khởi động, dòng lấy từ lưới và thời gian tăng tốc. Những tải nặng hoặc có quán tính cao cần được đánh giá riêng trước khi thiết lập.
CHINT xác nhận dòng NJR2-D được thiết kế để làm việc với external bypass contactor. Sau khi quá trình khởi động hoàn tất, relay K1 của soft starter phát tín hiệu để điều khiển contactor bypass phù hợp.
Tiếp điểm K1 trên soft starter chỉ là tín hiệu điều khiển, manual quy định khả năng khoảng 5A tại 250VAC và cảnh báo không sử dụng trực tiếp để điều khiển contactor AC công suất lớn vượt khả năng tiếp điểm. Với NJR2-110D, CHINT đưa ra contactor tham chiếu tương ứng trong bảng thiết bị ngoại vi.
NJR2-D có ba relay output chính. K1 là relay bypass, K2 là relay lập trình và K3 là relay báo lỗi. Hệ thống relay giúp soft starter liên động với contactor, PLC hoặc mạch cảnh báo trong tủ điều khiển.
Khi relay không hoạt động đúng, cần xác nhận trạng thái chương trình và điều kiện kích trước khi kết luận relay phần cứng bị cháy hoặc mòn tiếp điểm.
Manual NJR2-D mô tả ngõ AO có thể xuất tín hiệu dòng 0–20mA hoặc 4–20mA tùy thiết lập. Tín hiệu này có thể được sử dụng để giám sát dòng hoặc đại lượng được cấu hình từ soft starter trên đồng hồ, PLC hoặc hệ thống điều khiển phù hợp.
Manual NJR2-D hiện hành mô tả cổng RS485 với terminal A và B cùng giao thức Modbus, hỗ trợ RTU Transmission Mode. Qua giao tiếp này, hệ thống điều khiển có thể đọc trạng thái, thông tin lỗi và các tham số được giao thức hỗ trợ.
Tài liệu sản phẩm CHINT ở một số thị trường mô tả RS485 dưới dạng tùy chọn, trong khi manual NJR2-D thể hiện trực tiếp terminal A/B. Vì vậy khi tích hợp truyền thông nên xác nhận revision và phần cứng thực tế của thiết bị đang sử dụng.
CHINT trang bị nhiều chức năng bảo vệ cho NJR2-D nhằm hỗ trợ bảo vệ động cơ và soft starter trong quá trình khởi động và vận hành. Các chức năng được tài liệu chính thức liệt kê gồm quá tải, mất pha đầu vào, mất pha đầu ra, mất cân bằng pha, ngắn mạch tải, khởi động quá thời gian, quá dòng khi khởi động, quá áp, thấp áp và quá nhiệt.
Manual còn cung cấp nhiều cấp bảo vệ quá tải như Level 2, 10A, 10, 20 và 30. Việc lựa chọn cấp bảo vệ phải phù hợp đặc tính nhiệt của motor và tải thực tế.
NJR2-D được trang bị màn hình hiển thị và bàn phím ở mặt trước để thiết lập tham số, xem điện áp, dòng điện và thông tin lỗi. Tài liệu CHINT cũng mô tả khả năng lưu nhiều bản ghi lỗi để hỗ trợ quá trình chẩn đoán.
Khi soft starter báo lỗi, mã và lịch sử sự cố là dữ liệu quan trọng để xác định liệu nguyên nhân đến từ nguồn, motor, tải, contactor bypass, SCR hay bo điều khiển.
NJR2-110D nằm trong nhóm kích thước cơ khí NJR2-90D đến NJR2-185D. Bản vẽ CHINT thể hiện chiều rộng bao ngoài khoảng 253mm, chiều cao tổng thể khoảng 529mm và chiều sâu khoảng 241mm. Khối lượng của nhóm này, bao gồm NJR2-110D, khoảng 20kg.
Khi thay thế thiết bị trong tủ cũ cần kiểm tra cả kích thước bắt vít, thanh dẫn mạch lực, khoảng trống tản nhiệt và vị trí terminal chứ không chỉ dựa trên công suất 110kW.
Soft starter giúp động cơ bơm tăng tốc có kiểm soát, hạn chế dòng khởi động và giảm tác động lên hệ truyền động so với đóng trực tiếp.
Đối với quạt có quán tính, ramp khởi động có thể giúp giảm sốc cơ khí lên khớp nối và hệ thống truyền động.
NJR2-D có nhiều chế độ khởi động và giới hạn dòng, nhưng tải có mô-men khởi động cao cần được kiểm tra kỹ để chọn đúng cấu hình và công suất.
Khởi động mềm giúp giảm giật khi hệ thống bắt đầu chạy, hạn chế ứng suất trên khớp nối và cơ cấu truyền động.
Các tình trạng dưới đây là những lỗi khởi động mềm và thiết bị điện tử công suất nói chung có thể phát sinh do nguồn điện, thời gian sử dụng, motor, tải, nhiệt độ, tham số, contactor bypass, dây dẫn hoặc linh kiện. Đây không phải khẳng định CHINT NJR2-110D có lỗi thiết kế hoặc chắc chắn sẽ gặp các vấn đề này.
Nguồn cấp, phần lấy nguồn điều khiển, bo nguồn, bo CPU hoặc kết nối màn hình có thể cần kiểm tra. Cần xác nhận hệ thống nguồn trước khi kết luận bo điều khiển hỏng.
Lệnh RUN, mạch interlock, tham số khởi động, nguồn ba pha, tải hoặc tầng thyristor đều có thể liên quan.
CHINT liệt kê các nguyên nhân có thể gồm tham số khởi động chưa phù hợp, tải quá nặng, công suất motor không khớp hoặc khả năng nguồn không đủ khiến điện áp sụt quá nhiều.
Nguồn ba pha, thiết bị đóng cắt, dây mạch lực, thyristor, bypass contactor hoặc mạch đo pha có thể cần kiểm tra.
Có thể liên quan tới relay K1, contactor ngoài, mạch điều khiển hoặc trạng thái hoàn tất khởi động. Cần phân biệt lỗi soft starter với lỗi contactor.
Nhiệt độ tủ cao, thông gió kém, khởi động quá thường xuyên hoặc linh kiện công suất bất thường có thể khiến nhiệt độ bộ tản nhiệt tăng cao.
Giá trị giới hạn dòng, điện áp khởi động, tải cơ khí hoặc SCR có thể liên quan. Cần kiểm tra tham số trước khi xác định tầng công suất bị lỗi.
Địa chỉ, tốc độ truyền, định dạng dữ liệu, dây A/B, cấu hình Modbus hoặc transceiver RS485 có thể là nguyên nhân.
Có thể do điều kiện logic chưa đạt, tham số output không phù hợp, driver relay hoặc tiếp điểm relay bị suy giảm.
Bàn phím, cáp kết nối, LCD hoặc bo CPU có thể cần kiểm tra nếu phần điều khiển mặt trước hoạt động không ổn định.
Nên kiểm tra thiết bị khi soft starter không khởi động dù nguồn và motor đã được xác nhận bình thường, liên tục báo lỗi pha hoặc quá dòng, bypass không chuyển đúng, màn hình mất hiển thị, relay không làm việc, RS485 mất truyền thông hoặc thiết bị báo quá nhiệt bất thường.
Trước khi xác định soft starter hỏng, cần phân biệt nguyên nhân từ motor, tải cơ khí, nguồn ba pha, contactor bypass và tham số. Việc thay bo hoặc SCR khi chưa xác định đúng nguyên nhân có thể không giải quyết được sự cố.
CHINT xác định model này dùng cho động cơ công suất 110kW trong bảng lựa chọn NJR2-D.
Giá trị chính thức trong catalogue và manual CHINT là 207A. Một số đơn vị bán hàng làm tròn thành 210A.
NJR2-D sử dụng nguồn mạch lực ba pha AC 380V; catalogue thể hiện phạm vi khoảng ±15%.
Function F00 cho phép thiết lập điện áp ban đầu từ 30% đến 70%Ue.
Có. Tham số Up Time F01 điều chỉnh từ 2 đến 60 giây và giá trị mặc định trong manual là 16 giây.
Có. Down Time F02 điều chỉnh từ 0 đến 60 giây; đặt 0 tương ứng dừng tự do.
Có. CHINT xác nhận NJR2-D được thiết kế sử dụng external bypass contactor.
Manual hiện hành mô tả cổng RS485 A/B và giao tiếp Modbus RTU. Do tài liệu sản phẩm ở một số thị trường mô tả communication dưới dạng tùy chọn, cần xác nhận revision thực tế khi tích hợp.
CHINT công bố cấp bảo vệ IP20, Pollution Degree 3 và EMC Class A cho môi trường công nghiệp.
Soft starter chủ yếu kiểm soát quá trình khởi động và dừng bằng thyristor. Sau khi đạt tốc độ vận hành, NJR2-D chuyển sang bypass. Nó không cung cấp chức năng điều tốc liên tục như biến tần.
CHINT NJR2-110D là khởi động mềm công suất 110kW, dòng định mức 207A, nguồn 3 pha AC 380V, hỗ trợ điện áp khởi động 30–70%Ue, giới hạn dòng 50–500%Ie, nhiều chế độ soft start, soft stop, relay bypass và giao tiếp RS485 theo cấu hình được tài liệu NJR2-D hỗ trợ.
Trong quá trình sử dụng, các hiện tượng không lên màn hình, không kích được motor, báo mất pha, Start Overtime, quá dòng, quá nhiệt, bypass không chuyển, relay không hoạt động hoặc RS485 mất communication cần được kiểm tra lần lượt từ nguồn, motor, tải, contactor bypass và tham số trước khi xác định lỗi bên trong soft starter.
Nếu cần kiểm tra SCR công suất, mạch kích thyristor, bo nguồn, bo CPU, mạch đo dòng, relay K1/K2/K3, màn hình, bàn phím, RS485, tản nhiệt hoặc PCB của CHINT NJR2-110D, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa hoặc đề xuất thay thế hạng mục phù hợp.
