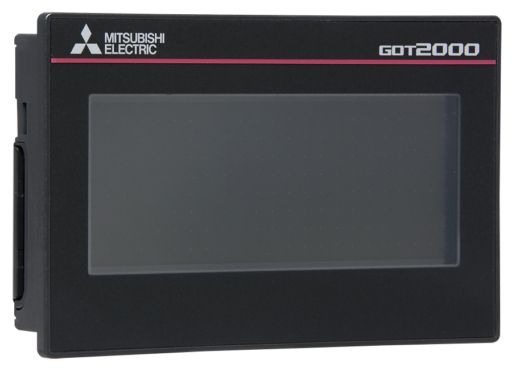

Mitsubishi GT2103-PMBDS05 là màn hình giao diện người–máy HMI thuộc dòng GOT2000 GT21, được thiết kế cho các máy và hệ thống tự động hóa cần một giao diện điều khiển nhỏ gọn nhưng vẫn có màn hình cảm ứng, khả năng hiển thị đồ họa và nhiều chuẩn truyền thông nối tiếp. Model sử dụng màn hình TFT LCD đơn sắc 3.8 inch, độ phân giải 320 × 128 pixel và hỗ trợ 32 mức thang xám.
GT2103-PMBDS05 là biến thể coated của nền tảng GT2103-PMBDS. Theo danh mục chính thức Mitsubishi Electric Europe, model này được mô tả là GOT2000 3.8 inch TFT, nguồn DC, 320 × 128 pixel, 32 Greyscales, tích hợp RS-422/485, RS-232, USB, khung màu đen và có lớp phủ bảo vệ. Hậu tố 05 vì vậy cần được giữ nguyên khi xác định sản phẩm, đặc biệt trong các hệ thống yêu cầu đúng phiên bản phần cứng.
Thiết bị sử dụng bộ nhớ lưu trữ ROM 3MB, cảm ứng điện trở analog, đèn nền LED 5 màu và nguồn 24VDC. Khác với GT2103-PMBD có Ethernet, GT2103-PMBDS05 tập trung vào truyền thông serial với một cổng RS-232 và một cổng RS-422/485. Đây là điểm quan trọng khi lựa chọn HMI thay thế hoặc phục hồi máy cũ.
GT2103-PMBDS05 sử dụng TFT LCD đơn sắc thay vì STN LCD. Màn hình có kích thước 3.8 inch và vùng hiển thị khoảng 89 × 35.6mm, thích hợp với những máy cần giao diện nhỏ nhưng vẫn muốn thể hiện nút điều khiển, trạng thái, giá trị số, alarm và các hình đồ họa cơ bản.
Mitsubishi công bố khả năng hiển thị đen/trắng với 32 mức thang xám. Vì vậy cách mô tả “32 Greyscales” là chính xác. Không nên ghi model này là màn hình 65.536 màu như GT2104-RTBD hoặc các GOT màu kích thước lớn hơn.
Độ phân giải 320 × 128 dots cho phép GT2103-PMBDS05 hiển thị nội dung rõ hơn các Text Panel đơn giản. Với font tiêu chuẩn 16-dot, Mitsubishi công bố khả năng hiển thị khoảng 20 ký tự × 8 dòng đối với ký tự 2-byte; font 12-dot có thể đạt khoảng 26 ký tự × 10 dòng.
Khi chuyển project sang model GOT khác có độ phân giải khác, bố cục màn hình có thể cần được chỉnh lại. Không nên chỉ dựa vào kích thước 3.8 inch để xác định khả năng tương thích.
GT2103-PMBDS05 sử dụng hệ thống Backlight LED 5 màu gồm trắng, xanh lá, hồng, cam và đỏ. Đây là đặc điểm nổi bật của dòng GT2103, cho phép màu nền được sử dụng để hỗ trợ người vận hành nhận biết trạng thái hệ thống.
Ví dụ project có thể sử dụng màu nền khác nhau để phân biệt trạng thái vận hành, chờ hoặc cảnh báo tùy thiết kế. Backlight được Mitsubishi ghi là không thể thay thế theo cấu trúc bảo trì tiêu chuẩn của nhà sản xuất và có tuổi thọ tham khảo khoảng 50.000 giờ.
Touch Panel của GT2103-PMBDS05 sử dụng công nghệ điện trở analog. Mitsubishi công bố kích thước phím nhỏ nhất khoảng 2 × 2 dots và thiết bị chỉ nhận một điểm chạm tại một thời điểm.
Tuổi thọ cảm ứng được công bố từ 1 triệu lần với lực thao tác không quá 0.98N trong điều kiện thử nghiệm. Sau thời gian vận hành dài, Touch Panel có thể bị lệch tọa độ, khó nhấn hoặc mất phản hồi ở một vùng, khi đó cần kiểm tra calibration và lớp cảm ứng.
Bộ nhớ User Memory của GT2103-PMBDS là ROM 3MB, tuổi thọ ghi khoảng 100.000 lần. Đây là thông số cần đặc biệt chú ý vì một số nguồn bán hàng trên Internet có thể ghi nhầm 9MB. Thông số chính thức của Mitsubishi đối với GT2103-PMBDS là 3MB.
Dung lượng này phục vụ lưu project và dữ liệu ứng dụng theo kiến trúc của GOT2000 GT21. Khi HMI báo lỗi project hoặc không thể tải dữ liệu, cần kiểm tra cả phần mềm, kết nối và firmware trước khi xác định bộ nhớ bị hỏng.
GT2103-PMBDS05 có một kênh RS-232 với tốc độ truyền từ 4.800bps đến 115.200bps và sử dụng connector MINI-DIN 6 chân female. Cổng này có thể phục vụ kết nối với PLC hoặc các thiết bị tương thích tùy driver được GT Designer3 hỗ trợ.
Nếu RS-232 không giao tiếp, nên kiểm tra đúng sơ đồ chân, TX/RX, baud rate, parity, station number và driver thiết bị trước khi xác định transceiver của HMI bị lỗi.
Một trong những giao tiếp chính của GT2103-PMBDS05 là RS-422/485. Mitsubishi công bố một kênh có tốc độ 4.800, 9.600, 19.200, 38.400, 57.600 hoặc 115.200bps và sử dụng connector terminal block 9 pin.
RS-422/485 phù hợp với nhiều PLC, biến tần, bộ điều khiển nhiệt độ và thiết bị công nghiệp. Khi truyền thông không ổn định, các yếu tố như cực tính dây, termination, shielding, baud rate, địa chỉ station và nhiễu điện cần được kiểm tra trước.
Đây là điểm phân biệt quan trọng giữa GT2103-PMBDS05 và GT2103-PMBD. GT2103-PMBD có Ethernet và RS-422/485, trong khi GT2103-PMBDS sử dụng RS-232 + RS-422/485 nhưng không tích hợp Ethernet.
Do đó không nên lấy thông số RJ45 10BASE-T/100BASE-TX của PMBD để mô tả cho PMBDS05. Nếu hệ thống yêu cầu Ethernet, cần chọn đúng model GOT có cổng Ethernet.
GT2103-PMBDS05 tích hợp USB Device ở mặt sau, sử dụng connector USB Mini-B với tốc độ Full-Speed tối đa 12Mbps. Cổng này có thể được sử dụng cho các tác vụ kết nối máy tính và truyền project theo phần mềm Mitsubishi tương thích.
Nếu máy tính không nhận GOT, cần kiểm tra cáp USB, connector Mini-B, driver và phiên bản GT Works3/GT Designer3 trước khi xác định phần cứng USB bị hỏng.
GT2103-PMBDS05 sử dụng nguồn danh định 24VDC với dung sai +10% và -15%. Công suất tiêu thụ tối đa khoảng 1.9W và khoảng 1.3W khi Backlight tắt.
Nguồn không ổn định có thể khiến HMI reset, màn hình chớp, truyền thông gián đoạn hoặc không khởi động. Khi chẩn đoán nên đo trực tiếp điện áp tại terminal của GOT trong lúc máy hoạt động.
Danh mục Mitsubishi Electric Europe xác định GT2103-PMBDS05 là phiên bản “Coated”. Đây là điểm khác biệt cần giữ khi nhập model hoặc tìm thiết bị thay thế.
Không nên tự động coi GT2103-PMBDS và GT2103-PMBDS05 là hoàn toàn giống nhau về mọi đặc điểm chế tạo chỉ vì thông số HMI cơ bản tương đương. Khi thay trên máy yêu cầu bản coated, nên xác nhận đúng hậu tố sản phẩm.
Mitsubishi công bố mặt trước GT2103-PMBDS đạt IP67F khi lắp đặt đúng điều kiện, trong khi phần nằm trong tủ điều khiển là IP2X.
IP67F tại mặt trước không có nghĩa toàn bộ GOT có thể ngâm nước. Mặt sau, terminal nguồn và các cổng truyền thông vẫn cần được bảo vệ trong tủ điện phù hợp.
GT2103-PMBDS có kích thước khoảng 113mm rộng, 74mm cao và 27mm sâu. Panel cutout khoảng 105 × 66mm và khối lượng khoảng 0.2kg.
Khi thay sang HMI khác cần kiểm tra kích thước khoét panel. Hai màn hình cùng 3.8 inch nhưng kích thước thân hoặc vị trí connector khác nhau vẫn có thể yêu cầu chỉnh sửa tủ máy.
Nền tảng GT2103-PMBDS tiêu chuẩn được Mitsubishi công bố hoạt động từ 0°C đến 55°C khi lắp ngang và 0°C đến 50°C khi lắp dọc. Nhiệt độ lưu trữ từ -20°C đến 60°C, độ ẩm 10–90%RH không ngưng tụ.
Thiết bị cần tránh khí ăn mòn, khí dễ cháy, bụi dẫn điện quá mức và ánh nắng trực tiếp. Hệ thống sử dụng phương pháp tự làm mát, vì vậy cần duy trì khoảng không và nhiệt độ tủ thích hợp.
GOT có thể hiển thị tốc độ, số lượng sản phẩm, trạng thái cảm biến, lỗi và các thông số cài đặt trên một giao diện nhỏ gọn.
HMI có thể trao đổi dữ liệu với PLC hoặc controller tương thích qua RS-422/485 khi driver và thông số serial được cấu hình đúng.
Cổng RS-232 bổ sung cho phép kết nối các thiết bị serial phù hợp mà không cần Ethernet.
Đối với máy đã xây dựng giao diện và wiring quanh GT2103-PMBDS05, sửa chữa đúng model có thể giúp giữ nguyên project, kích thước panel và kết nối hiện có.
Các tình trạng dưới đây là những lỗi HMI và thiết bị điện tử công nghiệp nói chung có thể phát sinh do nguồn điện, thời gian sử dụng, va đập, nhiệt độ, firmware, phần mềm, ngoại vi hoặc linh kiện. Đây không phải khẳng định Mitsubishi GT2103-PMBDS05 có lỗi thiết kế hoặc chắc chắn sẽ gặp các vấn đề này.
Nguồn 24VDC, terminal, mạch bảo vệ đầu vào hoặc mạch nguồn nội bộ có thể liên quan. Nên đo nguồn tại terminal trước khi kiểm tra mainboard.
LED Backlight hoặc mạch cấp nguồn đèn nền có thể suy giảm. Nếu GOT vẫn giao tiếp với PLC thì cần phân biệt lỗi Backlight với lỗi CPU.
LCD, connector màn hình hoặc mạch điều khiển hiển thị có thể cần được kiểm tra.
Touch Panel điện trở, calibration hoặc đường tín hiệu cảm ứng có thể gặp vấn đề.
Nên kiểm tra hiệu chuẩn trước. Nếu calibration không thể duy trì ổn định, lớp cảm ứng hoặc mạch đọc tọa độ có thể đã suy giảm.
Cần kiểm tra dây, termination, cực tính, baud rate, station và driver trước khi xác định transceiver HMI bị hỏng.
Sai pinout Mini-DIN, TX/RX, tốc độ truyền hoặc protocol đều có thể gây mất kết nối.
Cáp, connector, driver hoặc phần mềm GT Designer3 có thể là nguyên nhân trước khi xét đến lỗi mạch USB.
Nguồn 24VDC sụt áp, tụ nguồn suy giảm hoặc linh kiện trên mainboard có thể gây khởi động lại liên tục.
Cần kiểm tra cáp, phần mềm, firmware và bộ nhớ ROM. Nên sao lưu project còn truy cập được trước khi can thiệp sâu.
Nên kiểm tra phần cứng khi GOT không khởi động dù nguồn 24VDC đúng, màn hình mất hình, cảm ứng liệt, thiết bị reset liên tục hoặc các cổng RS-232/RS-422/485 không hoạt động sau khi đã xác nhận cáp và cấu hình tốt.
Nếu chỉ mất kết nối với PLC, cần kiểm tra PLC, wiring, baud rate và protocol trước. Nếu chỉ mất cảm ứng hoặc Backlight, nên kiểm tra riêng các cụm này thay vì xác định toàn bộ HMI bị hỏng.
Màn hình TFT LCD có kích thước 3.8 inch.
Màn hình hiển thị đơn sắc đen/trắng với 32 mức thang xám. Hệ thống Backlight riêng có 5 màu.
Độ phân giải chính xác là 320 × 128 dots.
User Memory của nền tảng GT2103-PMBDS là ROM 3MB.
Có. Thiết bị tích hợp một kênh RS-422/485 với tốc độ tối đa 115.200bps.
Có. Model PMBDS tích hợp một kênh RS-232 MINI-DIN 6 chân.
Không. Ethernet được tích hợp trên GT2103-PMBD, không phải GT2103-PMBDS.
Nguồn danh định là 24VDC với dung sai +10%/-15%.
Mitsubishi công bố GT Designer3 Version 1.122C hoặc mới hơn cho nền tảng GT2103-PMBDS.
Danh mục Mitsubishi Electric Europe xác định GT2103-PMBDS05 là phiên bản coated. Khi thay thế nên giữ đúng hậu tố nếu hệ thống yêu cầu phiên bản này.
Mitsubishi GT2103-PMBDS05 là HMI GOT2000 GT21 3.8 inch sử dụng TFT LCD đơn sắc 32 thang xám, độ phân giải 320 × 128 dots, ROM 3MB, Touch Panel điện trở và Backlight LED 5 màu. Thiết bị hỗ trợ RS-232, RS-422/485, USB Mini-B, sử dụng nguồn 24VDC và thuộc phiên bản coated.
Trong quá trình vận hành, các hiện tượng màn hình tối, LCD mất hình, cảm ứng liệt hoặc lệch, GOT reset, không tải được project, RS-232/RS-422/485 mất truyền thông hoặc USB không nhận cần được kiểm tra từ nguồn, dây dẫn, cấu hình và phần mềm trước khi xác định lỗi phần cứng.
Nếu cần kiểm tra TFT LCD 3.8 inch, Touch Panel, LED Backlight, ROM, mạch nguồn, RS-232, RS-422/485, USB Mini-B, mainboard hoặc PCB của Mitsubishi GT2103-PMBDS05, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa hoặc đề xuất thay thế hạng mục phù hợp.
