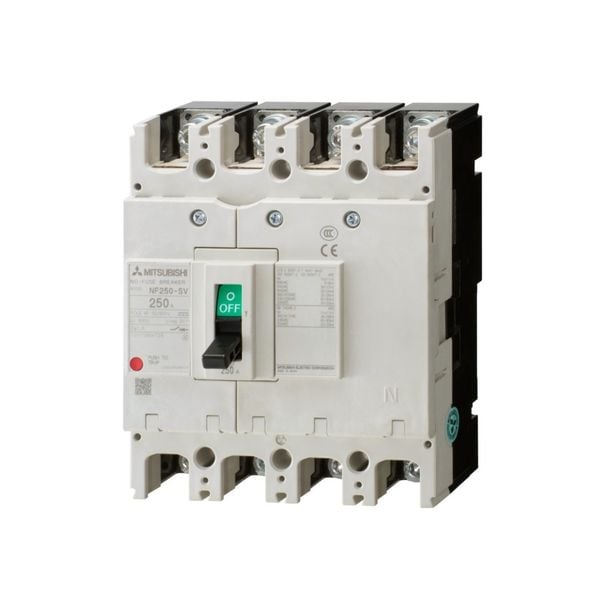

Mitsubishi NF250-SV 4P 200A là cầu dao tự động dạng khối MCCB thuộc WS-V Series của Mitsubishi Electric, được thiết kế cho chức năng đóng cắt và bảo vệ mạch điện hạ áp trước tình trạng quá tải và ngắn mạch. Phiên bản này có 4 cực, dòng định mức 200A và thuộc khung 250AF, phù hợp với nhiều tủ phân phối, tủ động lực và hệ thống điện công nghiệp cần khả năng cắt ngắn mạch cao.
Theo dữ liệu chính thức Mitsubishi Electric Europe, NF250-SV 4P 200A có mã vật tư 255088, dòng định mức 200A, 4 cực và sử dụng bộ phận nhả quá dòng công nghệ Thermal-Magnetic. Khả năng cắt Icu/Ics đạt 36/36kA tại 400VAC; catalogue WS-V của Mitsubishi cũng xác nhận mức 36/36kA tại 380V, 400V, 415V và 440VAC.
NF250-SV thuộc cấp NF-S Standard Class của dòng WS-V. Đây là MCCB nhiệt từ tiêu chuẩn, khác với các model NF250-SGV hoặc NF250-SEV có cấu hình bảo vệ và khả năng điều chỉnh khác. Khi thay thế thiết bị cần đối chiếu đầy đủ model, số cực, dòng định mức và khả năng cắt, không chỉ dựa vào kích thước khung 250A.
Ký hiệu NF250-SV thể hiện model thuộc khung 250A, nhưng phiên bản đang xét có dòng định mức thực tế 200A. Mitsubishi cung cấp NF250-SV với nhiều mức dòng khác nhau trong cùng khung như 125A, 150A, 160A, 175A, 200A, 225A và 250A tùy cấu hình thị trường.
Vì vậy không nên hiểu “NF250” đồng nghĩa thiết bị luôn có dòng định mức 250A. Với mã sản phẩm này, giá trị cần nhập chính xác là In = 200A. Việc dùng nhầm MCCB 250A cho hệ thống được thiết kế 200A có thể làm thay đổi đặc tính phối hợp bảo vệ.
NF250-SV 4P 200A có bốn cực đóng cắt. Bản vẽ Mitsubishi thể hiện rõ cấu trúc 4P rộng 140mm và vị trí cực neutral trên thiết bị. Phiên bản 4P phù hợp với các hệ thống cần đồng thời đóng cắt ba dây pha cùng dây trung tính theo thiết kế điện.
Không nên nhầm NF250-SV 4P với NF250-SV 3P 200A. Hai phiên bản có cùng dòng 200A và khả năng cắt tương đương nhưng khác số cực, chiều rộng, cách bố trí thanh cái và không gian lắp đặt.
Mitsubishi xác nhận Automatic Tripping Device của dòng NF250-SV tiêu chuẩn là Thermal-Magnetic. Phần tử nhiệt phản ứng với tình trạng quá tải kéo dài, trong khi phần tử điện từ đảm nhiệm tác động nhanh khi dòng tăng cao do ngắn mạch.
Đây không phải trip unit điện tử có màn hình hay khả năng cài đặt rộng như một số dòng MCCB cao cấp. Nếu hệ thống yêu cầu dải chỉnh dòng điện tử, cảnh báo hoặc các chức năng bảo vệ nâng cao, cần lựa chọn model khác phù hợp thay vì mặc định NF250-SV có các tính năng đó.
Catalogue WS-V xác nhận NF250-SV đạt Icu/Ics 36/36kA tại 380V, 400V, 415V và 440VAC. Điều này có nghĩa khả năng cắt ngắn mạch giới hạn Icu và khả năng cắt phục vụ Ics đều đạt 36kA trong nhóm điện áp này.
Đây là thông số quan trọng khi lựa chọn MCCB cho mạng điện 380/400/415V phổ biến tại nhà máy và tòa nhà. Khả năng cắt phải lớn hơn hoặc bằng dòng ngắn mạch dự kiến tại vị trí lắp đặt theo thiết kế bảo vệ.
Không nên ghi NF250-SV đơn giản là “MCCB 36kA” mà không xét điện áp. Theo catalogue Mitsubishi, tại 230VAC thiết bị đạt tới 85/85kA, tại 380–440VAC là 36/36kA, tại 500VAC là 30/30kA và tại 690VAC giảm xuống 8/8kA.
Sự thay đổi này là đặc tính bình thường của MCCB: điện áp hệ thống càng cao thì việc dập hồ quang càng khó và khả năng cắt có thể giảm. Do đó cần đối chiếu cả điện áp vận hành lẫn Icu/Ics.
Catalogue WS-V công bố Rated Insulation Voltage Ui của NF250-SV là 690V. Đây là thông số cách điện của thiết bị và không nên hiểu đơn giản rằng MCCB có cùng khả năng cắt ở mọi điện áp tới 690V.
Ví dụ Icu/Ics ở 690VAC chỉ còn 8/8kA, thấp hơn đáng kể mức 36/36kA ở 415VAC. Khi thiết kế phải sử dụng bảng khả năng cắt tương ứng với điện áp hệ thống thực tế.
Trang sản phẩm Mitsubishi Europe xác nhận NF250-SV 4P có kích thước khoảng 140mm rộng, 165mm cao và 92mm sâu, khối lượng khoảng 2kg. Bản vẽ cơ khí chính thức cũng thể hiện chiều rộng 140mm cho phiên bản bốn cực.
Khi thay MCCB trong tủ cũ cần kiểm tra cả chiều rộng, vị trí lỗ bắt vít, khoảng cách cực, thanh cái và không gian cho phụ kiện. Một MCCB khác cùng dòng 200A chưa chắc có thể lắp trực tiếp vào vị trí của NF250-SV.
Cấu hình tiêu chuẩn được catalogue mô tả là Front Connection. Với NF250-SV, terminal sử dụng bu-lông M8 và bản 4P có tám vị trí bu-lông cho bốn cực. Mitsubishi cũng cung cấp tấm chắn cách điện giữa các cực để hỗ trợ duy trì khoảng cách cách điện phù hợp.
Catalogue còn thể hiện các phương án Rear Connection, Plug-in và Flush Plate tùy cấu hình/phụ kiện. Khi đặt hàng thay thế cần xác nhận chính xác kiểu đấu dây của MCCB đang lắp trong tủ.
NF250-SV có thể được sử dụng làm MCCB bảo vệ nhánh hoặc feeder trong tủ phân phối điện khi dòng tải và dòng ngắn mạch nằm trong khả năng của thiết bị.
Dòng 200A và khả năng cắt 36kA tại 415VAC phù hợp với nhiều nhánh động lực công nghiệp sau khi đã thực hiện tính toán phối hợp bảo vệ.
Phiên bản 4P có thể sử dụng trong các mạch cần đóng cắt đồng thời ba pha và dây trung tính theo yêu cầu thiết kế.
MCCB có thể bảo vệ nguồn tổng cho cụm máy, dây chuyền hoặc tủ điều khiển công suất lớn khi đặc tính tải tương thích.
Các tình trạng dưới đây là những lỗi MCCB và thiết bị đóng cắt điện nói chung có thể phát sinh do quá tải, ngắn mạch, thời gian sử dụng, nhiệt độ, tiếp xúc điện, môi trường hoặc tác động cơ học. Đây không phải khẳng định Mitsubishi NF250-SV có lỗi thiết kế hoặc chắc chắn sẽ gặp các vấn đề này.
Tải thực tế có thể vượt 200A, hệ thống xuất hiện ngắn mạch hoặc bộ bảo vệ nhiệt từ đang phản ứng với điều kiện bất thường. Cần kiểm tra tải trước khi kết luận MCCB hỏng.
Breaker có thể đang ở trạng thái trip, sự cố bên tải vẫn còn hoặc cơ cấu cơ khí bên trong gặp vấn đề. Cần xử lý nguyên nhân sự cố trước khi đóng lại.
Bu-lông terminal lỏng, thanh cái tiếp xúc kém, oxy hóa hoặc điện trở tiếp điểm nội bộ tăng có thể gây nhiệt tập trung tại một cực.
Tải cao kéo dài, nhiệt độ tủ lớn, thông gió kém hoặc tiếp điểm bị suy giảm sau thời gian sử dụng có thể làm nhiệt độ thiết bị tăng.
Cơ cấu truyền động có thể bị mòn, biến dạng hoặc ảnh hưởng sau nhiều lần thao tác và các lần cắt dòng sự cố lớn.
Dấu hiệu này có thể liên quan tới phát nhiệt, hồ quang, đầu nối lỏng hoặc sự cố ngắn mạch. Thiết bị cần được kiểm tra trước khi tiếp tục vận hành.
Tiếp xúc điện kém, hồ quang hoặc rung cơ khí tại terminal có thể tạo âm thanh bất thường. Cần cô lập thiết bị và kiểm tra nếu hiện tượng đi kèm phát nhiệt hoặc mùi khét.
Cơ cấu thermal-magnetic hoặc cơ cấu trip có thể cần đánh giá bằng thiết bị thử chuyên dụng nếu đặc tính bảo vệ không còn phù hợp.
Nên kiểm tra MCCB khi thiết bị thường xuyên trip dù dòng tải đã được xác nhận bình thường, một cực nóng hơn rõ rệt, terminal có dấu hiệu cháy, tay gạt không hoạt động ổn định, vỏ bị nứt hoặc breaker từng cắt một sự cố ngắn mạch lớn.
Với MCCB làm việc ở dòng 200A và hệ thống có khả năng xuất hiện dòng sự cố hàng chục kiloampere, việc tháo lắp hoặc kiểm tra bên trong phải được thực hiện sau khi nguồn đã được cô lập an toàn bởi người có chuyên môn.
Dòng định mức chính xác là 200A. NF250 chỉ thể hiện khung sản phẩm 250AF.
Phiên bản này có 4 cực. Mitsubishi cũng cung cấp các phiên bản NF250-SV số cực khác.
Icu/Ics đều đạt 36kA tại 415VAC theo catalogue WS-V.
Mitsubishi công bố Icu = Ics = 36kA tại 440VAC.
Không. Dữ liệu chính thức xác nhận Automatic Tripping Device là Thermal-Magnetic.
Không nên nhầm. Model NF250-SV 4P 200A là phiên bản dòng định mức 200A tiêu chuẩn. NF250-SGV 4P 140–200A là một model khác.
Ui của NF250-SV được Mitsubishi công bố là 690V.
Phiên bản 4P có kích thước khoảng 140mm rộng, 165mm cao và 92mm sâu.
Khối lượng sản phẩm khoảng 2kg theo Mitsubishi Electric Europe.
Dòng sản phẩm được công bố phù hợp EN 60947-2 và IEC 60947-2.
Mitsubishi NF250-SV 4P 200A là MCCB WS-V Series khung 250AF, dòng định mức 200A, bốn cực, sử dụng bộ nhả nhiệt từ và đạt khả năng cắt Icu/Ics 36/36kA tại các mạng AC 380–440V. Thiết bị có kích thước khoảng 140 × 165 × 92mm và được thiết kế cho bảo vệ hệ thống phân phối điện hạ áp.
Trong quá trình sử dụng, các hiện tượng MCCB trip bất thường, không đóng được, terminal nóng, một cực quá nhiệt, tiếp điểm cháy, tay gạt kẹt hoặc vỏ đổi màu cần được kiểm tra từ tải, dây dẫn, thanh cái và đầu nối trước khi xác định lỗi bên trong breaker.
Nếu cần kiểm tra bộ bảo vệ Thermal-Magnetic, cơ cấu trip, tiếp điểm chính, buồng dập hồ quang, tay gạt, terminal, tấm cách điện, vỏ hoặc phụ kiện của Mitsubishi NF250-SV 4P 200A, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa hoặc đề xuất thay thế hạng mục phù hợp.
