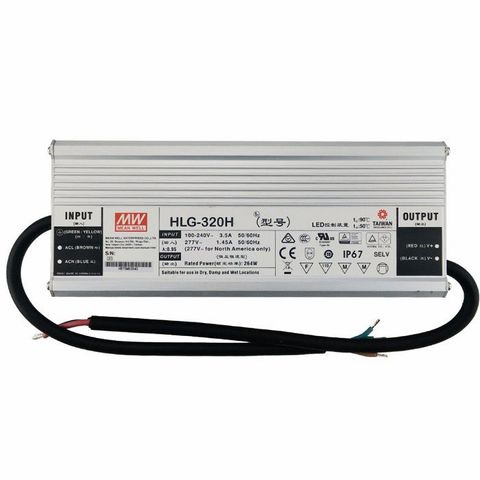

HLG-320H-12A là bộ nguồn LED AC/DC thuộc dòng HLG-320H của Mean Well, được thiết kế để chuyển đổi nguồn điện AC sang điện áp DC ổn định cho hệ thống đèn LED và các thiết bị điện tử tương thích. Model sử dụng điện áp đầu ra danh định 12V, dòng điện định mức 22A và hỗ trợ điều chỉnh điện áp, dòng điện thông qua biến trở tích hợp.
HLG-320H là dòng LED driver hoạt động theo hai chế độ Constant Voltage (CV) và Constant Current (CC). Đây là đặc điểm quan trọng đối với các hệ thống chiếu sáng LED, bởi nguồn có thể đáp ứng những cấu hình tải khác nhau tùy theo thiết kế của hệ thống. Riêng phiên bản HLG-320H-12A có vùng dòng không đổi từ 11A đến 22A và vùng điện áp đầu ra có thể điều chỉnh khoảng 10,8V đến 13,5V.
Thiết bị sử dụng vỏ kim loại, thiết kế không quạt và có khả năng hoạt động trong môi trường có nhiệt độ vỏ cao khi được lắp đặt đúng điều kiện. Phiên bản A của HLG-320H có chuẩn bảo vệ IP65, phù hợp với nhiều hệ thống chiếu sáng trong nhà và một số ứng dụng ngoài trời được thiết kế phù hợp.
Điểm đáng chú ý là tên series HLG-320H được định danh ở mức 320W, nhưng với model HLG-320H-12A, điện áp 12V và dòng định mức 22A cho công suất định mức 264W. Vì vậy, khi thay thế hoặc lựa chọn nguồn, cần căn cứ vào đúng model, điện áp, dòng điện và đặc tính tải thay vì chỉ nhìn vào tên “320W”.
HLG-320H-12A là bộ nguồn AC/DC chuyên dụng cho hệ thống LED, thuộc dòng HLG-320H của Mean Well. Thiết bị nhận nguồn điện xoay chiều trong dải rộng từ 90 đến 305VAC và chuyển đổi thành nguồn DC 12V phục vụ tải.
Với dòng điện định mức 22A, HLG-320H-12A có thể cung cấp nguồn cho những hệ thống LED công suất tương đối lớn. Tuy nhiên, công suất thực tế của phiên bản 12V là 264W ở dòng định mức 22A. Việc lựa chọn tải cần dựa trên công suất và dòng điện thực tế để tránh tình trạng nguồn phải hoạt động liên tục ở giới hạn.
Model có hậu tố A là phiên bản cho phép điều chỉnh điện áp đầu ra và mức dòng không đổi thông qua biến trở tích hợp. Điều này tạo sự linh hoạt khi cần hiệu chỉnh nguồn theo yêu cầu của hệ thống LED.
Một trong những đặc điểm quan trọng của HLG-320H-12A là khả năng hoạt động theo hai vùng Constant Voltage + Constant Current. Trong vùng Constant Voltage, bộ nguồn duy trì điện áp đầu ra theo mức cài đặt. Khi tải đi vào vùng Constant Current, nguồn sẽ điều khiển dòng điện theo giới hạn được thiết lập.
Đối với model 12V, điện áp điều chỉnh nằm trong khoảng khoảng 10,8V đến 13,5V. Dòng điều chỉnh nằm trong khoảng 11A đến 22A. Các giá trị này giúp kỹ thuật viên có thêm khả năng hiệu chỉnh khi triển khai hệ thống LED.
Tuy nhiên, không nên tùy ý tăng điện áp hoặc dòng điện chỉ để làm LED sáng hơn. Việc điều chỉnh vượt thông số của module LED có thể làm LED tăng nhiệt, giảm tuổi thọ hoặc hư hỏng. Khi thay đổi thiết lập, cần dựa trên thông số kỹ thuật của chính tải.
HLG-320H-12A hỗ trợ dải điện áp đầu vào từ 90 đến 305VAC, tần số 47–63Hz. Đây là dải đầu vào tương đối rộng, giúp nguồn thích nghi với nhiều hệ thống điện xoay chiều khác nhau.
Thiết bị cũng được thiết kế với chức năng PFC chủ động. Theo datasheet, hệ số công suất đạt khoảng PF ≥0,95 tại 230VAC khi tải đầy đủ. Điều này giúp cải thiện đặc tính sử dụng điện của bộ nguồn trong điều kiện vận hành phù hợp.
Dù nguồn hỗ trợ dải điện áp rộng, việc cấp điện áp không ổn định, xung điện mạnh hoặc sự cố từ hệ thống điện vẫn có thể ảnh hưởng đến mạch nguồn. Nếu HLG-320H-12A thường xuyên tắt hoặc khởi động lại, cần kiểm tra cả nguồn AC trước khi kết luận bộ nguồn bị hỏng.
HLG-320H-12A có hiệu suất điển hình khoảng 91% tại 230VAC. Phần năng lượng không được chuyển đổi thành công suất đầu ra sẽ trở thành nhiệt, vì vậy điều kiện lắp đặt vẫn đóng vai trò quan trọng ngay cả khi bộ nguồn có hiệu suất cao.
Thiết kế không quạt giúp giảm một bộ phận cơ khí có thể bị hao mòn trong quá trình sử dụng. Tuy nhiên, không có quạt không có nghĩa là nguồn không sinh nhiệt. Nhiệt vẫn cần được truyền từ linh kiện ra vỏ kim loại và môi trường xung quanh.
Nếu bộ nguồn được đặt trong không gian quá kín, nhiệt độ môi trường cao hoặc tải vận hành gần giới hạn trong thời gian dài, nhiệt độ bên trong có thể tăng đáng kể.
HLG-320H-12A sử dụng vỏ kim loại giúp bảo vệ linh kiện bên trong và hỗ trợ quá trình tản nhiệt. Thiết kế fanless giúp hạn chế bụi bị hút vào nguồn thông qua quạt, đồng thời giảm tiếng ồn cơ học.
Tuy nhiên, khả năng tản nhiệt phụ thuộc nhiều vào cách lắp đặt. Không nên che kín toàn bộ bề mặt vỏ hoặc đặt nguồn sát các nguồn nhiệt khác. Khi lắp đặt trong tủ điện, cần tính toán không gian và nhiệt độ môi trường phù hợp.
Nếu vỏ nguồn nóng bất thường dù tải không cao, cần kiểm tra các yếu tố như điện áp đầu vào, tải đầu ra, tình trạng linh kiện công suất và điều kiện thông gió.
HLG-320H có nhiều tùy chọn bảo vệ tùy theo hậu tố model. Đối với HLG-320H-12A, phiên bản A sử dụng cấp bảo vệ IP65. Đây là điểm cần phân biệt với phiên bản không có hậu tố A, bởi cấu hình bảo vệ và chức năng điều chỉnh có thể khác nhau.
IP65 giúp tăng khả năng chống bụi và tia nước theo điều kiện thử nghiệm của tiêu chuẩn. Tuy nhiên, điều này không đồng nghĩa với việc có thể lắp đặt nguồn tùy ý ngoài trời hoặc để thiết bị ngâm trong nước.
Việc đi dây, bịt đầu cáp và lắp đặt nguồn vẫn phải tuân thủ hướng dẫn kỹ thuật. Nước hoặc hơi ẩm xâm nhập từ các vị trí kết nối có thể gây chập hoặc ăn mòn linh kiện.
Hậu tố A trong HLG-320H-12A cho biết thiết bị có chức năng điều chỉnh điện áp và dòng điện thông qua biến trở tích hợp. Đây là tính năng hữu ích khi cần tinh chỉnh nguồn theo tải LED thực tế.
Đối với phiên bản 12V, điện áp đầu ra có thể điều chỉnh trong khoảng 10,8–13,5V, trong khi dòng điều chỉnh nằm trong khoảng 11–22A theo datasheet.
Khi điều chỉnh, cần sử dụng thiết bị đo phù hợp và thực hiện theo đúng quy trình. Việc xoay biến trở quá mức hoặc cài đặt sai có thể khiến điện áp đầu ra vượt mức mà tải LED cho phép.
HLG-320H được Mean Well định hướng cho nhiều hệ thống chiếu sáng LED. Với đầu ra 12V và dòng 22A, HLG-320H-12A có thể được cân nhắc cho các hệ thống LED sử dụng nguồn 12V phù hợp.
Khi sử dụng cho tải cụ thể, cần kiểm tra điện áp và dòng điện yêu cầu của thiết bị. Không nên sử dụng HLG-320H-12A cho tải yêu cầu điện áp khác 12V nếu không có bộ chuyển đổi phù hợp.
Tình trạng bộ nguồn không hoạt động có thể xuất phát từ nguồn AC đầu vào, dây đấu nối hoặc chính mạch nguồn. Trước tiên cần kiểm tra điện áp AC tại đầu vào và tình trạng CB, cầu chì, terminal.
Nếu điện áp đầu vào phù hợp nhưng nguồn không tạo ra điện áp DC, nguyên nhân có thể liên quan đến mạch chỉnh lưu, mạch PFC, mạch công suất, mạch điều khiển hoặc linh kiện bảo vệ.
Không nên tự ý tháo vỏ và đo trực tiếp trên bo mạch nếu không có chuyên môn. Bộ nguồn AC/DC có thể chứa mức điện áp nguy hiểm ngay cả sau khi vừa ngắt nguồn.
Một lỗi phổ biến là nguồn vẫn nhận điện AC nhưng đầu ra DC không có điện áp. Trong trường hợp này cần xác định nguồn đang ở trạng thái bảo vệ hay thực sự có lỗi phần cứng.
Nếu tải đầu ra bị chập hoặc vượt khả năng cung cấp, chức năng bảo vệ có thể được kích hoạt. HLG-320H sử dụng cơ chế giới hạn dòng đối với quá dòng và chế độ hiccup đối với ngắn mạch, sau đó có thể phục hồi khi điều kiện lỗi được loại bỏ.
Do đó, cần ngắt tải và đo lại đầu ra trong điều kiện phù hợp trước khi kết luận bộ nguồn bị hỏng.
Nếu HLG-320H-12A cho điện áp thấp hơn mức mong muốn, cần kiểm tra cả nguồn và tải. Tải tiêu thụ quá lớn có thể khiến nguồn đi vào vùng giới hạn dòng.
Đối với phiên bản A, biến trở điều chỉnh điện áp cũng cần được kiểm tra. Nếu thiết lập điện áp đã thay đổi, đầu ra có thể không còn ở mức mặc định.
Nếu điện áp vẫn thấp bất thường khi tháo tải và thiết lập đúng, cần kiểm tra mạch điều khiển, mạch hồi tiếp và các linh kiện công suất.
Điện áp cao hơn mức yêu cầu có thể gây nguy hiểm cho hệ thống LED. Đối với thiết bị sử dụng LED 12V, việc nguồn cung cấp điện áp vượt giới hạn cho phép có thể làm LED nóng, giảm tuổi thọ hoặc hư hỏng.
Người dùng nên ngừng cấp nguồn cho tải nếu nhận thấy điện áp bất thường. Với phiên bản HLG-320H-12A, cần kiểm tra cả biến trở điều chỉnh điện áp và mạch hồi tiếp.
Nếu điện áp không ổn định hoặc tăng giảm bất thường, không nên tiếp tục vận hành để tránh gây hư hỏng cho tải.
HLG-320H-12A là nguồn công suất tương đối lớn và vẫn sinh nhiệt trong quá trình chuyển đổi năng lượng. Nếu nguồn được vận hành ở tải cao, vỏ kim loại có thể nóng lên.
Tuy nhiên, nhiệt độ tăng bất thường có thể là dấu hiệu cần kiểm tra. Nguyên nhân có thể bao gồm tải vượt mức, điện áp đầu vào không phù hợp, môi trường lắp đặt quá nóng hoặc linh kiện bên trong suy giảm.
Không nên che kín nguồn hoặc đặt nguồn trong hộp kín không có khả năng thoát nhiệt nếu điều kiện đó không phù hợp với thiết kế.
Hiện tượng LED sáng rồi tắt, sáng không ổn định hoặc nguồn tự khởi động lại có thể xuất hiện khi tải gặp vấn đề, đầu nối lỏng hoặc bộ nguồn kích hoạt cơ chế bảo vệ.
Đầu tiên cần kiểm tra tải LED và dây DC. Một đoạn dây bị chập chờn hoặc module LED bị lỗi có thể khiến nguồn liên tục chuyển giữa trạng thái hoạt động và bảo vệ.
Nếu đã tháo tải nhưng nguồn vẫn hoạt động không ổn định, cần kiểm tra bộ nguồn để xác định tình trạng linh kiện bên trong.
Nguồn switching có thể phát ra một số âm thanh điện từ rất nhỏ trong điều kiện nhất định. Tuy nhiên, tiếng rè lớn, tiếng tạch, tiếng nổ hoặc âm thanh thay đổi bất thường cần được chú ý.
Nếu tiếng kêu xuất hiện đồng thời với hiện tượng sụt áp, chập chờn hoặc nóng bất thường, nên ngừng sử dụng và kiểm tra nguồn.
Các linh kiện như tụ điện, biến áp xung, cuộn cảm hoặc linh kiện công suất có thể là những vị trí cần được kiểm tra khi bộ nguồn có âm thanh bất thường.
Mùi khét là dấu hiệu không nên bỏ qua. Nó có thể xuất hiện khi linh kiện công suất bị quá nhiệt, terminal tiếp xúc kém hoặc một bộ phận bên trong bị cháy.
Nếu phát hiện mùi khét, nên ngắt nguồn AC và không tiếp tục thử bật lại nhiều lần. Việc cấp điện lặp lại có thể khiến linh kiện đã suy yếu tiếp tục hư hỏng.
Trường hợp nguồn từng bị chập, quá áp hoặc chịu xung điện mạnh cũng cần được kiểm tra kỹ trước khi đưa trở lại hệ thống.
HLG-320H có chức năng bảo vệ ngắn mạch. Khi đầu ra bị chập, nguồn có thể chuyển sang chế độ hiccup và tự phục hồi sau khi điều kiện lỗi được loại bỏ.
Do đó, nếu nguồn liên tục bật tắt khi kết nối tải, cần kiểm tra dây +V/-V và module LED. Một lỗi chập ở phía tải có thể khiến nguồn bị hiểu nhầm là hỏng.
Nếu tháo toàn bộ tải nhưng nguồn vẫn liên tục kích hoạt bảo vệ, khả năng lỗi nằm trong chính bộ nguồn cần được xem xét.
Bảo vệ quá dòng giúp hạn chế nguy cơ linh kiện công suất phải làm việc vượt giới hạn. Theo datasheet, ngưỡng bảo vệ quá dòng của dòng HLG-320H nằm khoảng 95–108% và hoạt động theo phương thức giới hạn dòng không đổi.
Nếu nguồn liên tục giới hạn dòng, cần kiểm tra tổng công suất của hệ thống LED. Việc kết nối tải có dòng khởi động hoặc dòng làm việc quá cao có thể khiến nguồn không thể duy trì điện áp như mong muốn.
HLG-320H có mạch bảo vệ quá áp. Với model 12V, ngưỡng bảo vệ quá áp được datasheet công bố trong khoảng 14–17V.
Khi mạch bảo vệ hoạt động, nguồn có thể ngắt đầu ra để bảo vệ tải. Nếu hiện tượng xảy ra liên tục, cần kiểm tra mạch hồi tiếp và các linh kiện liên quan thay vì chỉ reset nguồn.
HLG-320H-12A được thiết kế không quạt và có thể làm việc trong dải nhiệt độ vỏ rộng theo điều kiện tải. Tuy nhiên, khả năng tải thực tế vẫn phụ thuộc nhiệt độ và phương thức lắp đặt.
Ở môi trường nhiệt độ cao, khả năng tản nhiệt giảm có thể khiến nguồn phải giảm tải hoặc kích hoạt bảo vệ nhiệt. Nếu nguồn được lắp trong tủ kín, cần đánh giá nhiệt độ bên trong tủ thay vì chỉ quan sát nhiệt độ phòng.
LED sáng yếu có thể do điện áp đầu ra thấp, tải yêu cầu dòng cao, dây DC quá nhỏ hoặc sụt áp trên đường dây. Vì vậy, không nên lập tức thay bộ nguồn.
Cần đo điện áp ngay tại đầu ra nguồn và tại vị trí tải để xác định có sụt áp trên dây hay không. Nếu điện áp tại nguồn đủ nhưng điện áp tại LED thấp, dây dẫn hoặc connector có thể là nguyên nhân.
Nếu điện áp tại nguồn cũng thấp, cần kiểm tra tải và bộ nguồn theo từng bước.
Không phải mọi lỗi đều cần thay toàn bộ bộ nguồn. Trong nhiều trường hợp, việc xác định đúng tầng mạch bị lỗi có thể giúp đưa ra phương án sửa chữa hoặc thay thế phù hợp hơn.
Đối với những kiểm tra bên ngoài như đo điện áp đầu vào, kiểm tra dây LED, terminal hoặc tải, người dùng có thể thực hiện nếu có kiến thức điện cơ bản.
Tuy nhiên, việc tháo vỏ và sửa mạch nguồn AC/DC công suất lớn không nên thực hiện nếu không có chuyên môn. Bên trong bộ nguồn có các điểm điện áp nguy hiểm và tụ điện có thể còn tích điện sau khi ngắt nguồn.
Việc thay linh kiện công suất không đúng thông số cũng có thể khiến bộ nguồn tiếp tục hỏng hoặc gây nguy hiểm cho tải. Vì vậy, khi nguồn có dấu hiệu cháy, chập, không ra điện áp hoặc hoạt động chập chờn, nên kiểm tra kỹ thuật trước khi quyết định thay linh kiện.
Để kéo dài tuổi thọ bộ nguồn, cần lắp đặt thiết bị ở nơi có khả năng tản nhiệt phù hợp. Không nên đặt nguồn sát các thiết bị sinh nhiệt cao hoặc che kín bề mặt vỏ.
Cần đảm bảo các đầu nối được siết chắc chắn. Terminal lỏng có thể tạo điện trở tiếp xúc cao, gây phát nhiệt và làm cháy đầu nối hoặc ảnh hưởng đến nguồn.
Đối với ứng dụng ngoài trời, cần đặc biệt chú ý đến cách đi dây và chống nước tại vị trí cáp. Chuẩn IP65 của phiên bản A không thay thế cho việc lắp đặt đúng kỹ thuật.
Nếu hệ thống thường xuyên bị sét lan truyền hoặc xung điện, nên xem xét giải pháp chống sét và bảo vệ nguồn phù hợp để hạn chế nguy cơ hư hỏng bộ nguồn.
Nên kiểm tra bộ nguồn khi thiết bị xuất hiện các dấu hiệu như không có điện áp đầu ra, điện áp 12V không ổn định, LED sáng chập chờn, nguồn tự ngắt, nguồn quá nóng, có tiếng kêu bất thường hoặc có mùi khét.
Các trường hợp nguồn thường xuyên kích hoạt bảo vệ quá dòng, quá áp hoặc ngắn mạch cũng cần được xác định nguyên nhân. Đặc biệt, nếu đã kiểm tra tải LED nhưng bộ nguồn vẫn hoạt động bất thường, việc kiểm tra phần cứng sẽ giúp khoanh vùng lỗi chính xác hơn.
Trung tâm bảo hành Viện Máy Tính tiếp nhận kiểm tra các thiết bị nguồn điện tử khi phát sinh tình trạng mất nguồn, không có điện áp DC, điện áp không ổn định, chập chờn, quá nhiệt hoặc nghi ngờ lỗi linh kiện.
Đối với HLG-320H-12A, việc kiểm tra nên bắt đầu từ nguồn AC đầu vào, tải LED và đường dây trước khi đi sâu vào bo mạch. Cách kiểm tra này giúp phân biệt lỗi do hệ thống bên ngoài với lỗi thực sự nằm trong bộ nguồn.
Nếu xác định nguồn bị lỗi phần cứng, kỹ thuật viên có thể kiểm tra các khu vực như mạch nguồn, tầng công suất, tụ lọc, mạch PFC, mạch hồi tiếp, mạch bảo vệ và các linh kiện liên quan.
Trong trường hợp bộ nguồn đã bị cháy nặng hoặc hư hỏng nhiều tầng mạch, phương án thay thế có thể phù hợp hơn sửa chữa. Ngược lại, nếu lỗi nằm ở một khu vực có thể xử lý, việc sửa chữa đúng kỹ thuật có thể giúp tiết kiệm chi phí so với thay toàn bộ thiết bị.
Khi mang thiết bị đi kiểm tra, khách hàng nên cung cấp thông tin về hiện tượng lỗi, thời điểm bắt đầu xảy ra, loại tải đang sử dụng và tình trạng nguồn điện. Những thông tin này giúp quá trình chẩn đoán được thực hiện thuận lợi hơn.
Nếu HLG-320H-12A gặp lỗi và cần kiểm tra, sửa chữa hoặc thay thế linh kiện, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được tư vấn theo tình trạng thực tế.
Mean Well HLG-320H-12A là bộ nguồn LED AC/DC thuộc dòng HLG-320H, cung cấp đầu ra 12V và dòng định mức 22A. Thiết bị hỗ trợ hai chế độ Constant Voltage và Constant Current, có khả năng điều chỉnh điện áp và dòng điện, tích hợp Active PFC, thiết kế không quạt và sử dụng vỏ kim loại.
Phiên bản A có chuẩn bảo vệ IP65 và phù hợp với nhiều ứng dụng chiếu sáng LED. Dải điện áp đầu vào 90–305VAC giúp thiết bị có khả năng làm việc với nhiều hệ thống điện, trong khi các mạch bảo vệ quá dòng, quá áp, quá nhiệt và ngắn mạch giúp tăng mức độ an toàn trong quá trình vận hành.
Một điểm quan trọng khi lựa chọn HLG-320H-12A là cần phân biệt giữa công suất của series và công suất định mức thực tế của model 12V. Với 12V và 22A, công suất định mức của model là 264W. Do đó, việc lựa chọn tải và thiết lập điện áp, dòng điện cần dựa trên thông số thực tế của hệ thống LED.
Nếu bộ nguồn xuất hiện hiện tượng mất nguồn, không có điện áp DC, điện áp dao động, quá nhiệt, chập chờn, kích hoạt bảo vệ hoặc có dấu hiệu cháy, nên ngừng vận hành và kiểm tra sớm. Việc xác định đúng nguyên nhân sẽ giúp hạn chế hư hỏng lan rộng và giảm nguy cơ ảnh hưởng đến hệ thống LED.
Nếu cần kiểm tra, sửa chữa hoặc thay thế linh kiện cho bộ nguồn Mean Well HLG-320H-12A, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được tư vấn phương án phù hợp.
