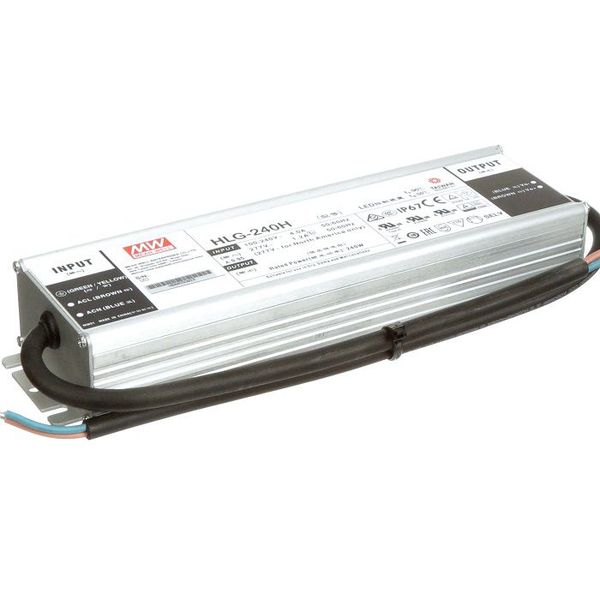

MEAN WELL HLG-240H-12 là bộ nguồn LED AC/DC thuộc dòng HLG-240H, sử dụng kiến trúc đầu ra kết hợp Constant Voltage + Constant Current và được thiết kế cho các hệ thống chiếu sáng LED, module LED cũng như những tải DC phù hợp với đặc tính nguồn. Model cung cấp điện áp danh định 12VDC, dòng định mức 16A và có vùng Constant Current từ 6V đến 12V.
Cần hiệu chỉnh thông số “240W” trong tên sản phẩm: HLG-240H là tên của dòng nguồn 240W, nhưng riêng phiên bản HLG-240H-12 có công suất đầu ra định mức chính thức 192W, bởi 12V × 16A = 192W. Datasheet MEAN WELL xác nhận trực tiếp Rated Power của model 12V là 192W. Không nên nhập riêng HLG-240H-12 thành nguồn đầu ra 240W vì thông số đó không đúng với biến thể 12V.
Model người dùng cung cấp là HLG-240H-12 không có hậu tố, tức phiên bản Blank Type. Theo bảng Model Encoding của MEAN WELL, Blank Type có cấp bảo vệ IP67 và điện áp/dòng đầu ra được cố định. Phiên bản này không tích hợp dimming 3-in-1 như HLG-240H-12B và cũng không có biến trở điều chỉnh Vo/Io như HLG-240H-12A. Đây là khác biệt quan trọng khi lựa chọn đúng model thay thế.
Điểm dễ nhầm nhất khi nhập dữ liệu cho HLG-240H-12 là tên series “240H”. Theo bảng Specification của MEAN WELL, phiên bản 12V sử dụng dòng định mức 16A và Rated Power 192W. Công suất này hoàn toàn phù hợp với phép tính điện 12V × 16A = 192W.
Các phiên bản điện áp cao hơn trong cùng HLG-240H có công suất gần 240W, ví dụ HLG-240H-20 là 20V/12A/240W, HLG-240H-24 là 24V/10A/240W và HLG-240H-48 là 48V/5A/240W. Vì thế không được lấy công suất 240W của các model này để gán cho HLG-240H-12.
HLG-240H-12 không phải nguồn 12V đơn thuần chỉ hoạt động theo Constant Voltage. Dòng HLG-240H được MEAN WELL thiết kế với đặc tính kết hợp CV + CC. Trong vùng Constant Voltage, nguồn duy trì đầu ra xấp xỉ 12V khi tải nằm trong phạm vi phù hợp. Khi tải tiến đến giới hạn dòng, nguồn chuyển sang vùng Constant Current.
Vùng Constant Current của HLG-240H-12 được công bố từ 6V đến 12V. Đặc tính này cho phép nguồn hoạt động với một số hệ thống LED direct-drive hoặc với module có driver bổ sung tùy cách thiết kế của tải. Khả năng tương thích cuối cùng vẫn phụ thuộc đường cong điện áp/dòng của module LED.
Phiên bản 12V được MEAN WELL công bố Ripple & Noise tối đa 150mVp-p trong điều kiện đo tiêu chuẩn của datasheet. Voltage Tolerance là ±2.5%, Line Regulation ±0.5% và Load Regulation ±2.0%.
Nếu đầu ra xuất hiện ripple lớn bất thường, LED chớp hoặc điện áp dao động mạnh dù tải phù hợp, cần kiểm tra tụ lọc đầu ra, feedback, linh kiện chỉnh lưu và tình trạng tải trước khi xác định nguồn hỏng.
HLG-240H Series hoạt động với nguồn AC từ 90VAC đến 305VAC, tần số 47–63Hz. Ngoài ra datasheet còn công bố khả năng dùng nguồn DC cao áp 127–431VDC.
Dải AC rộng giúp thiết bị phù hợp với nhiều hệ thống điện chiếu sáng khác nhau. Tuy nhiên khả năng cung cấp tải tối đa phụ thuộc cả điện áp đầu vào và nhiệt độ vỏ. Khi nguồn được sử dụng ở điều kiện biên, cần tham khảo Static Characteristic và đường Output Load vs Temperature thay vì mặc định luôn có thể duy trì 100% tải.
Sơ đồ khối của MEAN WELL cho thấy phía đầu vào gồm EMI Filter & Rectifiers, PFC Circuit và PFC Control trước tầng Power Switching. Thiết kế này cho phép dòng HLG-240H đạt Power Factor điển hình ít nhất 0.98 tại 115VAC và 0.95 tại 230VAC khi chạy full load.
Datasheet cũng quy định THD dưới 20% khi tải đạt ít nhất 50% tại 115/230VAC và ít nhất 75% tại 277VAC. Đây là thông số của hệ thống PFC và chất lượng dòng điện phía đầu vào, không phải ripple của đầu ra 12V.
HLG-240H Series có hiệu suất tối đa tới khoảng 93.5% ở một số phiên bản điện áp cao, nhưng riêng HLG-240H-12 được datasheet xác nhận hiệu suất điển hình là 90%.
Không nên lấy giá trị 93% hoặc 93.5% của HLG-240H-48/54 để mô tả cho bản 12V. Dòng đầu ra cao tới 16A của model 12V làm điều kiện tổn hao khác đáng kể so với các phiên bản điện áp cao, dòng thấp.
Trong bảng Model Encoding, MEAN WELL xác định Blank Type có cấp bảo vệ IP67 với Io và Vo cố định. Vỏ kim loại kín giúp sản phẩm phù hợp cho nhiều hệ thống chiếu sáng trong nhà và ngoài trời khi được lắp đặt đúng.
IP67 không nên được hiểu rằng mọi mối nối trong hệ thống cũng đạt IP67. Đầu nối dây, mối nối AC/DC, hộp đấu dây và cách thi công phải có mức bảo vệ tương ứng nếu lắp ở khu vực có nước hoặc độ ẩm cao.
Do model được ghi chính xác là HLG-240H-12 mà không có hậu tố B, đây là Blank Type. MEAN WELL mô tả chức năng của bản này là “Io and Vo fixed”. Vì thế không nên ghi model này có dimming 1–10V, PWM hoặc điều khiển bằng điện trở.
Nếu cần dimming 3-in-1 phải chọn HLG-240H-12B. B-Type cũng đạt IP67 nhưng có thêm cặp dây DIM+ và DIM- để điều chỉnh mức dòng bằng 1–10VDC, PWM 10V hoặc điện trở.
Do các phiên bản dùng chung tên HLG-240H-12 ở phần điện áp, người mua cần kiểm tra đầy đủ hậu tố trên tem. Không nên thay Blank bằng A/B/AB chỉ dựa trên việc cùng có đầu ra 12V.
MEAN WELL công bố bảo vệ Over Current trong khoảng 95–108% dòng định mức. Nếu tải yêu cầu dòng cao hơn khả năng thiết kế, nguồn sẽ hạn chế đầu ra thay vì tiếp tục tăng dòng không kiểm soát.
Nếu nguồn liên tục hoạt động tại vùng giới hạn dòng, điện áp output có thể giảm và tải LED có thể không hoạt động đúng. Cần kiểm tra tổng dòng tải, dây dẫn và module LED trước khi nghi ngờ mạch regulation hỏng.
Datasheet HLG-240H hiện hành xác nhận bảo vệ Short Circuit sử dụng Hiccup Mode. Khi đầu ra bị ngắn mạch, nguồn giới hạn/ngắt công suất theo chu kỳ bảo vệ và tự phục hồi sau khi điều kiện lỗi được loại bỏ.
Nếu nguồn bật tắt lặp lại khi kết nối tải nhưng hoạt động bình thường khi không tải, nên kiểm tra chập ở module LED hoặc hệ thống dây trước khi tháo nguồn để sửa chữa.
Riêng phiên bản đầu ra 12V có Over Voltage Protection trong khoảng 13.5–18V. Khi bảo vệ quá áp tác động, nguồn shutdown và latch output; theo datasheet cần cấp nguồn lại để phục hồi sau khi nguyên nhân đã được loại bỏ.
Nếu OVP liên tục xuất hiện, feedback, optocoupler, reference circuit hoặc linh kiện điều khiển nguồn có thể cần được kiểm tra.
HLG-240H tích hợp Over Temperature Protection. Khi nhiệt độ vượt ngưỡng bảo vệ, nguồn shutdown output và tự phục hồi sau khi nhiệt độ giảm.
Nhiệt độ cao có thể do tải lớn, môi trường nóng, nguồn bị che kín hoặc lớp truyền nhiệt giữa vỏ và vị trí lắp đặt không phù hợp. Việc vận hành gần Tcase tối đa trong thời gian dài cũng ảnh hưởng tuổi thọ linh kiện.
HLG-240H sử dụng thiết kế fanless. Nhiệt từ MOSFET, transformer, rectifier và các linh kiện công suất được truyền ra vỏ kim loại rồi tản vào môi trường bằng đối lưu tự nhiên.
Không sử dụng quạt giúp giảm tiếng ồn và loại bỏ bộ phận cơ khí có thể hao mòn, nhưng yêu cầu vị trí lắp phải thông thoáng. Nguồn không nên bị bao kín bằng vật liệu cách nhiệt hoặc đặt sát nguồn nhiệt khác.
MEAN WELL công bố kích thước HLG-240H Blank/A/B là 244.2mm dài, 68mm rộng và 38.8mm cao. Khối lượng khoảng 1.3kg.
Bản vẽ cơ khí cho thấy dây đầu vào AC/L màu nâu, AC/N màu xanh dương và FG xanh/vàng. Đầu ra sử dụng +V màu đỏ và -V màu đen. Với các phiên bản 12V đến 20V có dòng cao, datasheet chỉ rõ cấu hình dây output công suất lớn hơn so với các model điện áp cao.
Nguồn 12V 16A phù hợp với các cụm LED hoặc hệ thống DC 12V có tổng công suất nằm trong giới hạn 192W và đáp ứng đúng đặc tính tải.
MEAN WELL liệt kê LED Street Lighting là ứng dụng chính của HLG-240H nhờ dải nguồn AC rộng, vỏ kim loại và khả năng bảo vệ IP.
HLG-240H có thể được sử dụng trong các hệ chiếu sáng công nghiệp khi cấu hình LED tương thích với đầu ra 12V/16A.
Dải điện áp đầu vào rộng và vỏ IP67 của Blank Type phù hợp với nhiều thiết kế chiếu sáng bãi xe trong điều kiện lắp đặt đáp ứng yêu cầu chống nước.
Datasheet chính thức còn liệt kê LED Greenhouse Lighting và LED Fishing Lamp trong nhóm ứng dụng của HLG-240H Series.
Các tình trạng dưới đây là những lỗi nguồn AC/DC, LED Driver và thiết bị điện tử công suất nói chung có thể phát sinh do nguồn điện, thời gian sử dụng, nhiệt độ, tải, đấu dây, môi trường hoặc linh kiện. Đây không phải khẳng định MEAN WELL HLG-240H-12 có lỗi thiết kế hoặc chắc chắn sẽ gặp các vấn đề này.
Cần kiểm tra AC input, dây AC/L, AC/N, tải và trạng thái bảo vệ. Nếu đầu vào bình thường nhưng output vẫn mất, mạch chỉnh lưu, PFC, switching hoặc feedback có thể cần kiểm tra.
Tải vượt dòng 16A, ngắn mạch một phần hoặc nguồn đang đi vào vùng Constant Current có thể khiến điện áp giảm.
Nguồn AC không ổn định, tải LED lỗi, dây đầu ra tiếp xúc kém, bảo vệ Hiccup đang hoạt động hoặc mạch feedback suy giảm có thể tạo hiện tượng nhấp nháy.
Đây có thể là biểu hiện Short Circuit Protection đang hoạt động ở Hiccup Mode. Nên tháo tải phù hợp và kiểm tra hệ thống LED trước.
Tải gần giới hạn liên tục, nhiệt độ môi trường cao, nguồn bị che kín hoặc linh kiện công suất lão hóa có thể khiến nhiệt độ vỏ tăng.
Transformer, cuộn cảm PFC, tụ hoặc chế độ tải bất thường có thể tạo tiếng. Nếu tiếng đi kèm chớp LED, nóng hoặc mất output thì nên kiểm tra kỹ.
Cần kiểm tra điện áp AC, nhiệt độ Tcase và đặc tính tải. Đừng nhầm khả năng 16A với việc nguồn phải luôn phát 16A; dòng thực tế do tải quyết định trong giới hạn của nguồn.
Mạch feedback hoặc regulation có thể bất thường và kích hoạt OVP 13.5–18V. Đây là tình trạng cần kiểm tra thay vì tiếp tục cấp nguồn nhiều lần.
Do bản 12V có dòng cao tới 16A, mối nối kém, dây nối phụ quá nhỏ hoặc connector không phù hợp có thể gây sụt áp và phát nhiệt dù bản thân nguồn hoạt động bình thường.
Nên kiểm tra phần cứng khi nguồn không có 12V output dù AC đầu vào đã đúng, LED liên tục nhấp nháy với tải được xác nhận tốt, điện áp thấp bất thường, nguồn tự ngắt, vỏ nóng quá mức, có mùi khét hoặc xuất hiện tiếng bất thường.
Trước khi xác định nguồn hỏng cần kiểm tra module LED, tổng dòng tải, đầu nối, dây +V/-V và nguồn AC. Đặc biệt ở hệ 12V dòng lớn, điện trở tiếp xúc tại mối nối có thể gây sụt áp và nhiệt đáng kể.
Không. Rated Power chính thức của riêng model 12V là 192W, tương ứng 12V × 16A. HLG-240H là tên series.
Điện áp danh định là 12VDC và dòng đầu ra định mức là 16A.
Không. Model không hậu tố là Blank Type. Dimming 3-in-1 thuộc HLG-240H-12B hoặc AB-Type.
Không. Blank Type có Io và Vo cố định. Chức năng chỉnh bằng biến trở tích hợp thuộc A-Type và AB-Type.
Blank Type được MEAN WELL xác định đạt IP67.
Nguồn hỗ trợ 90–305VAC, tần số 47–63Hz.
Riêng phiên bản 12V có hiệu suất điển hình 90% theo datasheet hiện hành.
Có. Sơ đồ chính thức thể hiện mạch PFC chủ động; Power Factor điển hình ≥0.95 tại 230VAC ở full load.
Có. Datasheet hiện hành xác nhận Short Circuit Protection sử dụng Hiccup Mode và tự phục hồi sau khi lỗi được loại bỏ.
Blank Type có kích thước khoảng 244.2 × 68 × 38.8mm và khối lượng khoảng 1.3kg.
MEAN WELL HLG-240H-12 là LED Driver AC/DC thuộc HLG-240H Series với đầu ra thực tế 12VDC 16A, công suất định mức 192W, đặc tính Constant Voltage + Constant Current, đầu vào rộng 90–305VAC, PFC chủ động, vỏ kim loại IP67 và thiết kế làm mát không quạt.
Trong quá trình sử dụng, các hiện tượng không có 12V đầu ra, sụt áp, LED nhấp nháy, nguồn bật tắt theo chu kỳ, quá nhiệt, OVP tác động hoặc không đạt tải cần được kiểm tra từ nguồn AC, module LED, dây dẫn và tổng dòng tải trước khi xác định lỗi bên trong bộ nguồn.
Nếu cần kiểm tra cầu chỉnh lưu, mạch PFC, MOSFET công suất, mạch switching, transformer, tụ điện, rectifier đầu ra, feedback, OCP/OVP/OTP, dây nguồn hoặc PCB của MEAN WELL HLG-240H-12, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa hoặc thay thế hạng mục phù hợp.
