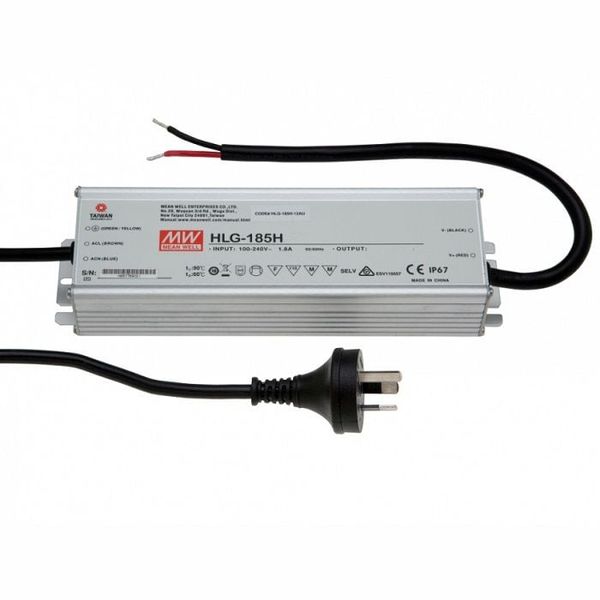

MEAN WELL HLG-185H-12B là bộ nguồn/LED Driver AC/DC thuộc dòng HLG-185H, sử dụng thiết kế vỏ kim loại kín, PFC chủ động và chế độ đầu ra kết hợp Constant Voltage + Constant Current. Model này cung cấp điện áp danh định 12VDC với dòng định mức 13A, phù hợp cho hệ thống chiếu sáng LED, module LED và các tải DC 12V nằm trong giới hạn kỹ thuật của nguồn.
Cần hiệu chỉnh một điểm quan trọng trong tên sản phẩm: mặc dù HLG-185H được MEAN WELL xếp trong dòng “185W”, riêng phiên bản HLG-185H-12B có công suất đầu ra định mức thực tế là 156W, được tính từ 12V × 13A. Không nên mô tả riêng model 12V này là nguồn ra 185W vì datasheet chính hãng xác nhận Rated Power của HLG-185H-12 là 156W.
Hậu tố B xác định đây là phiên bản IP67 có chức năng dimming 3-in-1. Mức dòng Constant Current có thể được điều khiển thông qua cặp dây DIM+ và DIM- bằng tín hiệu 1–10VDC, tín hiệu PWM 10V hoặc điện trở. Khác với bản A/AB, HLG-185H-12B không có biến trở tích hợp để chỉnh trực tiếp điện áp và dòng trên vỏ nguồn.
Tên dòng HLG-185H dễ khiến người dùng cho rằng mọi biến thể đều có đầu ra chính xác 185W. Tuy nhiên bảng Specification của MEAN WELL tách riêng từng điện áp. Với HLG-185H-12, hãng công bố 12V, 13A và Rated Power 156W.
Các model điện áp cao hơn trong cùng dòng có công suất gần 185W, chẳng hạn 20V × 9.3A = 186W hoặc 24V × 7.8A = 187.2W. Vì vậy khi nhập dữ liệu riêng cho HLG-185H-12B, nên sử dụng thông số chính xác 12V – 13A – 156W.
HLG-185H-12B cung cấp điện áp danh định 12VDC và dòng tối đa định mức 13A. Với chế độ Constant Voltage, nguồn duy trì điện áp 12V khi tải nằm trong phạm vi cho phép. Khi tải tiến vào vùng giới hạn dòng, thiết bị chuyển sang đặc tính Constant Current để giới hạn dòng thay vì tiếp tục tăng vượt mức thiết kế.
MEAN WELL công bố Constant Current Region của bản 12V nằm trong khoảng 6–12V. Cơ chế CV+CC này giúp HLG-185H có thể làm việc với các cấu hình LED phù hợp, nhưng việc ghép LED vẫn phải bảo đảm điện áp, dòng và topology của module tương thích với driver.
Một ưu điểm của HLG-185H-12B là khả năng hoạt động trên dải nguồn AC rộng từ 90VAC đến 305VAC, tần số 47–63Hz. Thiết bị cũng chấp nhận nguồn DC cao áp 127–431VDC theo datasheet.
Dải đầu vào rộng giúp driver phù hợp với nhiều hệ thống điện khác nhau. Tuy nhiên công suất đầu ra cho phép phụ thuộc điện áp nguồn và nhiệt độ, vì vậy cần tham khảo đường Static Characteristic và Output Load vs Temperature khi sử dụng ở biên điện áp hoặc nhiệt độ cao.
Sơ đồ khối chính thức cho thấy HLG-185H tích hợp PFC Circuit và PFC Control. Tại full load, Power Factor điển hình đạt ít nhất 0.98 ở 115VAC, 0.95 ở 230VAC và 0.92 ở 277VAC.
PFC giúp cải thiện hệ số công suất phía nguồn AC và phù hợp hơn với hệ thống chiếu sáng sử dụng nhiều driver. Datasheet cũng công bố THD dưới 20% ở các điều kiện tải quy định: từ 50% tải tại 115/230VAC và từ 75% tải tại 277VAC.
HLG-185H Series có hiệu suất tối đa tới khoảng 94% tùy mức điện áp, nhưng riêng model 12V được MEAN WELL công bố hiệu suất điển hình 91.5%. Không nên lấy giá trị 94% của bản 42V, 48V hoặc 54V áp sang HLG-185H-12B.
Hiệu suất cao kết hợp vỏ nhôm và thiết kế không quạt giúp driver tản nhiệt thụ động. Không có quạt cũng loại bỏ một bộ phận cơ khí hao mòn thường thấy trên nguồn công suất cao dạng quạt cưỡng bức.
HLG-185H-12B hỗ trợ điều chỉnh mức dòng Constant Current qua cặp dây DIM+ và DIM-. MEAN WELL gọi đây là chức năng “3 in 1 dimming” với ba phương pháp: tín hiệu điện áp 1–10VDC, PWM 10V và điện trở.
Với tín hiệu PWM, hãng quy định biên độ tín hiệu 10V và tần số từ 100Hz đến 3kHz. Với phương pháp điện trở, đồ thị datasheet sử dụng phạm vi khoảng 10kΩ/N đến 100kΩ/N, trong đó N là số driver được đồng bộ dimming.
MEAN WELL đặc biệt lưu ý không nối DIM- trực tiếp với -V của đầu ra. Đây là hai đường có chức năng khác nhau trong mạch dimming. Đấu sai có thể làm dimming hoạt động không đúng hoặc gây sự cố cho mạch điều khiển.
Bản B có IP67 và dây DIM+/- cho chức năng dimming 3-in-1. Bản A được xếp IP65 và sử dụng hai biến trở tích hợp trên vỏ để điều chỉnh điện áp Vo và dòng Io.
Vì HLG-185H-12B không có biến trở Vo/Io tích hợp nên không nên lấy dải chỉnh 10.8–13.5V hoặc 6.5–13A của A-Type để mô tả như chức năng chỉnh bằng vít trên bản B. Với B-Type, chức năng điều khiển được thực hiện qua cặp DIM+ và DIM-.
MEAN WELL xác định B-Type là phiên bản đạt IP67. Thiết kế vỏ kim loại kín và dây ra cố định giúp nguồn phù hợp với nhiều ứng dụng LED ngoài trời hoặc môi trường ẩm khi được lắp đặt đúng theo hướng dẫn.
IP67 không đồng nghĩa thiết bị phù hợp với mọi loại hóa chất, nước biển, dung môi hoặc điều kiện ngâm lâu dài. Khả năng sử dụng thực tế vẫn phải xét môi trường, đầu nối dây, phương pháp thi công và yêu cầu an toàn của hệ thống.
HLG-185H tích hợp bảo vệ Over Current trong khoảng 95–108% mức dòng thiết kế. Khi quá tải hoặc ngắn mạch, nguồn sử dụng cơ chế Constant Current Limiting và có khả năng tự phục hồi sau khi điều kiện lỗi được loại bỏ.
Nếu nguồn liên tục chuyển vào vùng giới hạn dòng, cần kiểm tra tổng tải LED, hiện tượng chập dây, module LED lỗi và mức dòng thực tế. Không nên vận hành lâu dài trong tình trạng bảo vệ liên tục kích hoạt.
Đối với HLG-185H-12, ngưỡng Over Voltage Protection được datasheet công bố khoảng 14–17V. Khi OVP tác động, nguồn tắt điện áp đầu ra và có thể phục hồi tự động hoặc cần cấp nguồn lại tùy trạng thái bảo vệ.
Nếu nguồn thường xuyên mất output do OVP, cần kiểm tra mạch feedback, linh kiện điều khiển và tải thay vì chỉ khởi động nguồn lặp lại.
HLG-185H có Over Temperature Protection. Khi nhiệt độ vượt ngưỡng bảo vệ, driver giảm hoặc ngắt output và tự phục hồi khi nhiệt độ giảm xuống mức cho phép.
Tình trạng quá nhiệt có thể đến từ nhiệt độ môi trường cao, nguồn bị che kín, lắp sát bề mặt giữ nhiệt, tải cao liên tục hoặc các linh kiện bên trong đã lão hóa. Việc bảo đảm khả năng truyền nhiệt từ vỏ nguồn ra môi trường là yếu tố quan trọng.
HLG-185H-12B sử dụng thân nguồn dài khoảng 228mm, rộng 68mm và cao 38.8mm. Khối lượng khoảng 1.15kg. Bản vẽ B-Type của MEAN WELL thể hiện dây đầu vào và đầu ra dài khoảng 300 ±20mm.
Đối với phiên bản 12V/15V có dòng đầu ra lớn, bản vẽ hãng ghi dây output kiểu SJOW 14AWG × 2C. Dây dimming DIM+/DIM- sử dụng cặp dây riêng và được tách khỏi đường +V/-V.
MEAN WELL liệt kê LED Street Lighting là một trong các ứng dụng của HLG-185H nhờ vỏ kim loại, IP67 và khả năng hoạt động trên dải nguồn AC rộng.
Nguồn có thể được sử dụng trong các hệ chiếu sáng công nghiệp khi cấu hình module LED phù hợp với điện áp 12V và giới hạn dòng 13A của model.
Khả năng hoạt động ngoài trời và chức năng dimming giúp dòng HLG phù hợp với nhiều hệ thống chiếu sáng bãi xe cần thay đổi độ sáng.
Datasheet chính hãng cũng liệt kê LED Greenhouse Lighting và LED Fishing Lamp trong nhóm ứng dụng của HLG-185H.
Các tình trạng dưới đây là những lỗi nguồn AC/DC, LED Driver và thiết bị điện tử công suất nói chung có thể phát sinh do nguồn điện, thời gian sử dụng, nhiệt độ, tải, đấu dây, môi trường hoặc linh kiện. Đây không phải khẳng định MEAN WELL HLG-185H-12B có lỗi thiết kế hoặc chắc chắn sẽ gặp các vấn đề này.
Cần kiểm tra nguồn AC đầu vào, dây AC/L và AC/N, tải LED và trạng thái bảo vệ trước. Nếu đầu vào đúng nhưng đầu ra vẫn bằng 0V, mạch chỉnh lưu, PFC, switching hoặc feedback bên trong có thể cần kiểm tra.
Tải vượt 13A, ngắn mạch một phần hoặc driver đang hoạt động trong vùng Constant Current Limiting có thể khiến điện áp giảm. Cần thử nguồn với tải phù hợp trước khi xác định mạch regulation bị hỏng.
Nguồn AC không ổn định, module LED lỗi, dây tiếp xúc kém, tín hiệu DIM dao động hoặc mạch feedback của nguồn đều có thể tạo hiện tượng nhấp nháy.
Đây có thể là biểu hiện bảo vệ quá dòng, ngắn mạch hoặc quá nhiệt đang tác động rồi tự phục hồi. Cần xác định tải và nhiệt độ trước khi can thiệp vào bo mạch.
Cần kiểm tra đúng cặp DIM+/DIM-, điện áp điều khiển và wiring. Đặc biệt không nối DIM- với -V vì MEAN WELL cảnh báo rõ hai đường này không được nối trực tiếp với nhau.
Tín hiệu PWM không đúng mức 10V, tần số ngoài phạm vi 100Hz–3kHz, dây tín hiệu nhiễu hoặc mạch DIM bên trong có thể là nguyên nhân.
Tải cao liên tục, môi trường nóng, bề mặt lắp đặt giữ nhiệt hoặc linh kiện công suất suy giảm đều có thể làm Tcase tăng. Cần đối chiếu đường derating của MEAN WELL thay vì chỉ dựa vào việc nguồn chưa ngắt bảo vệ.
Linh kiện từ tính, tụ điện, tải LED hoặc chế độ điều khiển có thể tạo tiếng bất thường. Nếu tiếng xuất hiện cùng hiện tượng nhấp nháy, nóng hoặc mất công suất thì nên kiểm tra nguồn.
Cần kiểm tra điện áp AC đầu vào, nhiệt độ, chế độ dimming và đặc tính tải. Nếu DIM đang đặt dưới 100%, dòng Constant Current sẽ bị giảm theo tín hiệu điều khiển.
Dây bị nứt, đứt ngầm, đầu ra oxy hóa hoặc vỏ bị biến dạng có thể ảnh hưởng độ kín và độ an toàn. Với bộ nguồn IP67, tình trạng dây và vị trí dây đi vào vỏ đặc biệt quan trọng.
Nên kiểm tra nguồn khi không có 12V đầu ra dù AC input đã đúng, output giảm mạnh với tải đã xác nhận tốt, LED liên tục chớp, nguồn tự reset, dimming mất chức năng, thiết bị nóng bất thường hoặc xuất hiện mùi khét, tiếng rít và dấu hiệu hư hỏng vật lý.
Trước khi sửa phần cứng nên kiểm tra module LED, tổng dòng tải, dây nguồn, tín hiệu DIM và điện áp AC. Nhiều triệu chứng của nguồn có thể bắt nguồn từ tải LED bị chập hoặc cấu hình dimming không đúng.
Không phải ở đầu ra định mức của phiên bản 12V. MEAN WELL xác nhận model này là 12V × 13A = 156W. “185H” là tên dòng sản phẩm.
Điện áp danh định là 12VDC và dòng định mức là 13A.
MEAN WELL xếp B-Type ở cấp bảo vệ IP67. Khả năng bảo vệ thực tế vẫn phụ thuộc phương pháp thi công dây và môi trường lắp đặt.
Không. Khả năng điều chỉnh Vo/Io bằng biến trở tích hợp thuộc A-Type và AB-Type. B-Type sử dụng chức năng dimming 3-in-1.
Có. B-Type hỗ trợ 1–10VDC, PWM 10V và điều khiển bằng điện trở qua DIM+ và DIM-.
Hiệu suất điển hình của phiên bản 12V là 91.5%. Giá trị tối đa 94% của HLG-185H Series thuộc một số model điện áp cao hơn.
Nguồn hoạt động trong dải 90–305VAC, 47–63Hz.
Có. HLG-185H sử dụng mạch PFC chủ động và đạt Power Factor điển hình ≥0.95 ở 230VAC tại full load.
Có. Thiết bị sử dụng Constant Current Limiting và tự phục hồi sau khi điều kiện ngắn mạch được loại bỏ.
Kích thước khoảng 228 × 68 × 38.8mm và khối lượng khoảng 1.15kg.
MEAN WELL HLG-185H-12B là LED Driver AC/DC đầu ra 12VDC 13A, công suất thực 156W, sử dụng kiến trúc Constant Voltage + Constant Current, PFC chủ động, vỏ kim loại IP67 và dimming 3-in-1 bằng 1–10VDC, PWM 10V hoặc điện trở.
Trong quá trình sử dụng, những hiện tượng không có 12V đầu ra, điện áp thấp, LED nhấp nháy, nguồn tự ngắt, quá nhiệt, dimming không hoạt động hoặc không đạt dòng tải cần được kiểm tra từ nguồn AC, module LED, dây tải và tín hiệu DIM trước khi xác định lỗi bên trong driver.
Nếu cần kiểm tra mạch chỉnh lưu, PFC, MOSFET công suất, mạch switching, tụ điện, rectifier đầu ra, feedback, OVP/OCP/OTP, mạch DIM, dây nguồn hoặc PCB của MEAN WELL HLG-185H-12B, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa hoặc thay thế hạng mục phù hợp.
