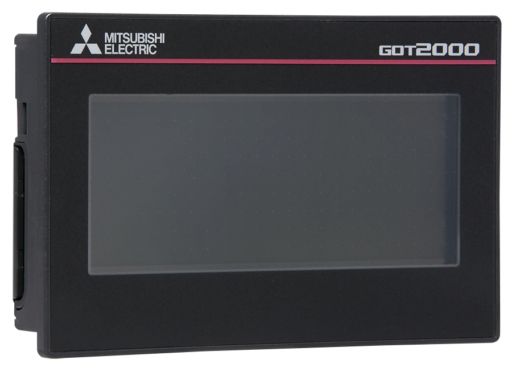

GT2103-PMBLS – Màn Hình HMI GOT2000 3.8 Inch RS-422 5VDC Mitsubishi

Mitsubishi GT2103-PMBLS là màn hình giao diện người–máy HMI thuộc dòng GOT2000 GT21, được thiết kế cho những hệ thống PLC Mitsubishi FX cần một màn hình vận hành nhỏ gọn và lấy nguồn trực tiếp từ PLC. Thiết bị sử dụng TFT LCD đơn sắc 3.8 inch, độ phân giải 320 × 128 dots, hiển thị đen/trắng với 32 mức thang xám và tích hợp màn hình cảm ứng điện trở.

Một điểm cần hiệu chỉnh so với tên sản phẩm thường gặp trên thị trường: GT2103-PMBLS không tích hợp RS-232. Theo bảng thông số chính thức của Mitsubishi Electric, model này có một kênh RS-422 chuyên dùng để kết nối với FX PLC. Đây là khác biệt quan trọng so với GT2103-PMBDS có RS-232 + RS-422/485 và GT2103-PMBDS2 có hai kênh RS-232.

GT2103-PMBLS cũng khác các phiên bản GT2103 dùng nguồn 24VDC. Model này sử dụng nguồn 5VDC ±5% được cấp từ PLC, công suất tiêu thụ tối đa khoảng 1.1W. Với đặc tính này, GT2103-PMBLS đặc biệt phù hợp để thay thế hoặc nâng cấp giao diện trên một số hệ PLC Mitsubishi FX sử dụng kiểu kết nối chuyên dụng tương thích.

Thông số kỹ thuật Mitsubishi GT2103-PMBLS

• Thương hiệu: Mitsubishi Electric
• Model: GT2103-PMBLS
• Dòng sản phẩm: GOT2000
• Nhóm: GT21
• Loại thiết bị: Graphic Operation Terminal / HMI
• Màn hình: TFT Monochrome LCD
• Kích thước màn hình: 3.8 inch
• Độ phân giải: 320 × 128 dots
• Vùng hiển thị: khoảng 89.0 × 35.6mm
• Màu hiển thị: Đen/trắng, 32 mức thang xám
• Điều chỉnh cường độ hiển thị: 32 mức
• Số màn hình có thể đăng ký: 2.048
• Backlight: LED 5 màu
• Màu Backlight: Trắng, xanh lá, hồng, cam, đỏ
• Tuổi thọ Backlight: khoảng 50.000 giờ tại 25°C đến mức sáng 50%
• Backlight theo thiết kế hãng: không thay thế như bộ phận bảo trì thông thường
• Touch Panel: Analog resistive film
• Kích thước phím nhỏ nhất: 2 × 2 dots
• Nhấn đồng thời: Không hỗ trợ, chỉ 1 điểm chạm
• Tuổi thọ Touch Panel: từ 1 triệu lần chạm với lực ≤0.98N theo điều kiện thử
• User Memory: ROM 3MB
• Tuổi thọ ghi ROM: khoảng 100.000 lần
• RS-422: 1 kênh
• Ứng dụng RS-422: chuyên dùng kết nối FX PLC
• Tốc độ RS-422: 4.800 / 9.600 / 19.200 / 38.400 / 57.600 / 115.200bps
• Connector RS-422: Terminal block 9 pin
• RS-232: Không tích hợp
• RS-422/485 đa dụng: Không tích hợp; cổng RS-422 của PMBLS dành riêng cho kết nối FX
• Ethernet: Không tích hợp
• USB Device: 1 kênh ở mặt sau
• USB: USB 1.1 Full-Speed 12Mbps
• Connector USB: Mini-B
• SD Memory Card: Không hỗ trợ trên GT2103-PMBLS
• Buzzer: Single tone, có thể điều chỉnh thời lượng
• Nguồn cấp: 5VDC ±5%
• Nguồn 5VDC: cấp từ PLC
• Công suất tiêu thụ tối đa: 1.1W
• Công suất khi Backlight OFF: khoảng 0.7W
• Thời gian mất nguồn tức thời cho phép: tối đa khoảng 5ms
• Cấp bảo vệ mặt trước: IP67F khi lắp đúng yêu cầu
• Phần bên trong tủ: IP2X
• Kích thước: khoảng 113 × 74 × 27mm
• Kích thước khoét panel: khoảng 105 × 66mm
• Khối lượng: khoảng 0.18kg
• Nhiệt độ hoạt động khi lắp ngang: 0–55°C
• Nhiệt độ hoạt động khi lắp dọc: 0–50°C
• Nhiệt độ lưu trữ: -20–60°C
• Độ ẩm: 10–90%RH, không ngưng tụ
• Độ cao hoạt động: tối đa 2.000m
• Phương pháp làm mát: Self-cooling
• Phần mềm thiết kế màn hình: MELSOFT GT Works3 / GT Designer3

Màn hình TFT 3.8 inch 32 thang xám

GT2103-PMBLS sử dụng TFT LCD đơn sắc kích thước 3.8 inch với vùng hiển thị khoảng 89 × 35.6mm. Mặc dù không phải màn hình màu 65.536 màu như các GOT lớn hơn, thiết bị vẫn có khả năng hiển thị 32 mức xám, giúp biểu tượng, nút, chữ và các thành phần đồ họa có độ phân biệt tốt hơn màn hình đen trắng hai mức đơn giản.

Với kích thước nhỏ, HMI phù hợp cho bảng điều khiển máy đóng gói, máy gia công, cụm điều khiển độc lập hoặc dây chuyền sử dụng FX PLC mà không cần giao diện màn hình lớn.

Độ phân giải 320 × 128 dots

Độ phân giải chính xác của GT2103-PMBLS là 320 × 128 dots. Với font chuẩn 16-dot, màn hình có thể hiển thị khoảng 20 ký tự × 8 dòng đối với ký tự hai byte. Với font 12-dot, khả năng hiển thị khoảng 26 ký tự × 10 dòng.

Độ phân giải này đủ cho các màn hình trạng thái, giá trị số, alarm, nút chức năng và đồ thị cơ bản. Khi chuyển project từ GOT khác, cần kiểm tra lại kích thước đối tượng để phù hợp vùng hiển thị 320 × 128.

Backlight LED 5 màu

Mitsubishi trang bị hệ thống Backlight năm màu gồm trắng, xanh lá, hồng, cam và đỏ. Màu nền có thể được ứng dụng để giúp người vận hành nhận biết trạng thái của thiết bị nhanh hơn.

Ví dụ, màu nền có thể thay đổi theo điều kiện vận hành, cảnh báo hoặc lỗi tùy cách project được thiết kế. Tuổi thọ Backlight được công bố khoảng 50.000 giờ ở 25°C tính đến khi độ sáng giảm còn khoảng 50%.

Touch Panel điện trở Analog Resistive Film

GT2103-PMBLS sử dụng màn hình cảm ứng điện trở analog. Công nghệ này phù hợp với môi trường công nghiệp và cho phép thao tác bằng ngón tay hoặc vật chạm phù hợp.

Thiết bị chỉ hỗ trợ một điểm chạm tại một thời điểm. Mitsubishi cảnh báo không chạm hai điểm đồng thời vì một switch ngoài ý muốn có thể được kích hoạt. Tuổi thọ Touch Panel được công bố từ một triệu lần chạm trong điều kiện lực tác động không vượt 0.98N.

User Memory ROM 3MB

GT2103-PMBLS được trang bị 3MB ROM làm bộ nhớ lưu trữ ứng dụng. Tuổi thọ ghi được Mitsubishi công bố khoảng 100.000 lần.

Khi đang ghi dữ liệu vào ROM, không nên ngắt nguồn GOT vì dữ liệu có thể bị hỏng và khiến thiết bị không thể hoạt động bình thường. Đây là điểm cần chú ý khi download project hoặc cập nhật dữ liệu hệ thống.

RS-422 chuyên dùng kết nối FX PLC

Đặc điểm truyền thông quan trọng nhất của GT2103-PMBLS là một kênh RS-422 với tốc độ tối đa 115.200bps. Mitsubishi ghi rõ cổng này dedicated for FX connection, tức được thiết kế chuyên để kết nối với các PLC FX tương thích.

Vì vậy không nên mô tả GT2103-PMBLS như một HMI có RS-422/RS-485 đa dụng. Việc dùng cổng này với thiết bị không thuộc cấu hình FX cần được kiểm tra rất kỹ trong Connection Manual thay vì giả định rằng mọi thiết bị RS-422 đều có thể kết nối.

GT2103-PMBLS không có RS-232

Tên sản phẩm ban đầu thường được ghi “RS422/-232”, nhưng thông số chính thức cho thấy GT2103-PMBLS không có RS-232. Các model GT2103 khác mới cung cấp RS-232.

Cụ thể, GT2103-PMBDS có RS-232 kết hợp RS-422/485, còn GT2103-PMBDS2 có hai kênh RS-232. Việc phân biệt đúng hậu tố giúp tránh mua sai màn hình khi cần thay thế trên máy.

Nguồn 5VDC được cấp từ PLC

Khác GT2103-PMBD, PMBDS và PMBDS2 sử dụng nguồn 24VDC, GT2103-PMBLS sử dụng 5VDC với dung sai ±5%. Mitsubishi ghi rõ nguồn này được cấp từ PLC.

Công suất tiêu thụ tối đa của GT2103-PMBLS chỉ khoảng 1.1W và giảm còn khoảng 0.7W khi Backlight tắt. Đây là thiết kế dành riêng cho cấu hình kết nối FX, do đó không nên tự ý chuyển cách cấp nguồn giống các GOT 24VDC khác.

USB Mini-B phục vụ kết nối máy tính

Ngoài RS-422, GT2103-PMBLS có một USB Device tại mặt sau sử dụng connector Mini-B, chuẩn USB 1.1 Full-Speed với tốc độ tối đa 12Mbps.

Cổng USB có thể được sử dụng để kết nối GOT với máy tính trong quá trình truyền project và bảo trì bằng phần mềm Mitsubishi tương thích. Nếu USB không nhận, cần kiểm tra cáp, connector, driver và phần mềm trước khi xác định mainboard HMI bị lỗi.

Không hỗ trợ Ethernet và SD Memory Card

GT2103-PMBLS không tích hợp Ethernet. Nếu cần cổng RJ45, GT2103-PMBD là biến thể trong nhóm GT2103 được trang bị Ethernet.

Mitsubishi cũng ghi chú GT2103-PMBLS không hỗ trợ tùy chọn SD Memory Card Unit dùng trên một số model GT2103 khác. Vì vậy không nên gán tính năng SDHC 32GB của PMBD/PMBDS sang PMBLS.

Thiết kế dành cho PLC Mitsubishi FX

Tài liệu Mitsubishi liệt kê GT2103-PMBLS là phiên bản 5VDC với RS-422 dành cho kết nối FX. Đây cũng là một trong những model được hãng đưa ra để thay thế hoặc nâng cấp giao diện trên nhiều hệ thống FX cũ.

Tuy nhiên khả năng kết nối phụ thuộc loại CPU FX và cáp sử dụng. Trước khi thay HMI trên máy, cần xác định CPU PLC, model cáp hiện tại và project GOT thay vì chỉ dựa vào việc thiết bị đều thuộc Mitsubishi.

Kích thước nhỏ 113 × 74 × 27mm

GT2103-PMBLS có kích thước thân khoảng 113 × 74 × 27mm, panel cutout khoảng 105 × 66mm và khối lượng khoảng 0.18kg. Đây là một trong các GOT2000 nhỏ gọn, phù hợp với mặt tủ hạn chế diện tích.

Khi chuyển sang model khác, cần kiểm tra panel cutout thay vì chỉ dựa trên kích thước màn hình 3.8 inch. HMI cùng đường chéo nhưng khác dòng có thể sử dụng kích thước khoét tủ hoàn toàn khác.

Bảo vệ mặt trước IP67F

Khi được lắp đúng theo hướng dẫn, mặt trước GT2103-PMBLS đạt IP67F, trong khi phần phía trong tủ được phân loại IP2X. Chữ F trong IP67F liên quan đến khả năng bảo vệ đối với dầu theo tiêu chuẩn được Mitsubishi viện dẫn.

Mitsubishi cũng lưu ý cấp bảo vệ không bảo đảm thiết bị phù hợp với mọi môi trường có dầu hoặc hóa chất. Nếu GOT tiếp xúc với dầu phun hoặc hóa chất trong thời gian dài, cần đánh giá điều kiện lắp đặt thực tế.

Ứng dụng thực tế của Mitsubishi GT2103-PMBLS

Máy sử dụng PLC Mitsubishi FX

Đây là ứng dụng chính của GT2103-PMBLS nhờ cổng RS-422 chuyên dùng cho FX và nguồn 5VDC được cấp từ PLC.

Máy đóng gói và máy gia công nhỏ

HMI có thể hiển thị số lượng, tốc độ, trạng thái cảm biến, timer, counter và các thông số vận hành của máy.

Thay thế giao diện GOT đời cũ

GT2103-PMBLS có thể được sử dụng trong một số dự án chuyển đổi từ màn hình Mitsubishi cũ khi CPU và cấu hình kết nối nằm trong danh sách được hãng hỗ trợ.

Tủ điều khiển nhỏ gọn

Kích thước 113 × 74mm giúp thiết bị phù hợp với những bảng điều khiển có không gian mặt tủ hạn chế.

Những lỗi Mitsubishi GT2103-PMBLS có thể gặp

Các tình trạng dưới đây là những lỗi HMI và thiết bị điện tử công nghiệp nói chung có thể phát sinh do nguồn điện, thời gian sử dụng, va đập, nhiệt độ, firmware, phần mềm, ngoại vi hoặc linh kiện. Đây không phải khẳng định Mitsubishi GT2103-PMBLS có lỗi thiết kế hoặc chắc chắn sẽ gặp các vấn đề này.

HMI không lên nguồn

Do model lấy nguồn 5VDC từ PLC, cần kiểm tra PLC, cáp kết nối, connector và điện áp cấp trước khi xác định mạch nguồn GOT bị hỏng.

Màn hình tối hoặc mất Backlight

LED Backlight hoặc mạch điều khiển đèn nền có thể suy giảm. Nếu GOT vẫn phản hồi hoặc kết nối máy tính được thì nên kiểm tra riêng phần hiển thị.

LCD xuất hiện sọc hoặc mất hình

TFT LCD, connector màn hình hoặc mạch điều khiển hiển thị có thể cần kiểm tra.

Cảm ứng không nhận

Touch Panel điện trở, calibration hoặc mạch đọc tọa độ có thể gặp vấn đề. Nên kiểm tra hiệu chuẩn trước khi thay lớp cảm ứng.

Cảm ứng bị lệch

Nếu nhấn một vị trí nhưng GOT nhận ở vị trí khác, calibration là hạng mục nên kiểm tra đầu tiên. Touch Panel lão hóa cũng có thể gây sai tọa độ.

Không kết nối được FX PLC

Cáp RS-422, CPU FX, project, driver hoặc thông số truyền thông có thể là nguyên nhân. Không nên kết luận cổng RS-422 hỏng trước khi xác nhận đúng cấu hình PLC.

HMI tự reset

Nguồn 5V từ PLC không ổn định, connector tiếp xúc kém hoặc linh kiện nguồn trong GOT có thể gây khởi động lại.

USB Mini-B không nhận máy tính

Cáp USB, connector Mini-B, driver hoặc phiên bản GT Works3 có thể gây lỗi kết nối trước khi xét đến hỏng mạch USB.

Không tải được project

Cần kiểm tra USB, phần mềm, firmware và ROM. Không nên ngắt nguồn trong quá trình ghi dữ liệu vì có nguy cơ làm hỏng nội dung ROM.

Một màu Backlight không hoạt động đúng

LED Backlight hoặc mạch driver màu có thể cần kiểm tra nếu một màu nền không hiển thị đúng trong khi project đã được xác nhận.

Khi nào nên mang GT2103-PMBLS đi kiểm tra?

Nên kiểm tra phần cứng khi màn hình không lên dù PLC và nguồn 5V đã được xác nhận, LCD mất hình, cảm ứng không hoạt động, GOT reset liên tục, RS-422 không còn kết nối với hệ FX thử chuẩn hoặc USB Mini-B hoàn toàn không được máy tính nhận.

Nếu chỉ mất giao tiếp với PLC, cần kiểm tra CPU FX, dây RS-422 và project trước. Nếu HMI chỉ tối màn hình, cần kiểm tra Backlight và LCD trước khi xác định mainboard bị hỏng.

Những hạng mục có thể cần kiểm tra, sửa chữa hoặc thay thế

• TFT LCD 3.8 inch: kiểm tra khi mất hình, sọc hoặc hiển thị bất thường.
• Touch Panel điện trở: kiểm tra khi cảm ứng liệt, lệch hoặc không ổn định.
• LED Backlight 5 màu: kiểm tra khi màn hình tối hoặc màu nền lỗi.
• Mạch nguồn 5VDC: kiểm tra khi GOT không khởi động hoặc reset.
• Connector nguồn/RS-422: kiểm tra lỏng, oxy hóa hoặc tiếp xúc kém.
• Cổng RS-422: kiểm tra khi không giao tiếp với FX PLC sau khi đã loại trừ cáp và cấu hình.
• ROM 3MB: kiểm tra khi lỗi project sau khi đã loại trừ phần mềm và firmware.
• USB Mini-B: kiểm tra connector và mạch USB Device.
• Mainboard: kiểm tra khi nhiều chức năng đồng thời bất thường.
• PCB: kiểm tra cháy, oxy hóa, nứt mối hàn hoặc linh kiện suy giảm.

Lưu ý khi sử dụng Mitsubishi GT2103-PMBLS

• GT2103-PMBLS sử dụng nguồn 5VDC ±5% được cấp từ PLC.
• Không nhầm với GT2103-PMBDS sử dụng nguồn 24VDC.
• GT2103-PMBLS chỉ có RS-422 chuyên dùng kết nối FX; không có RS-232.
• Không có Ethernet trên model PMBLS.
• Không hỗ trợ SD Memory Card Unit như một số biến thể GT2103 khác.
• Màn hình là TFT đơn sắc 32 thang xám, độ phân giải 320 × 128.
• Không nhấn nhiều điểm trên Touch Panel cùng lúc.
• Không ngắt nguồn trong lúc đang ghi dữ liệu vào ROM.
• Sao lưu project GOT trước khi sửa chữa hoặc thay thiết bị nếu còn khả năng truy cập.
• Kiểm tra đúng CPU FX và loại cáp trước khi thay thế.

Câu hỏi thường gặp về Mitsubishi GT2103-PMBLS

GT2103-PMBLS có màn hình bao nhiêu inch?

Mitsubishi công bố màn hình TFT LCD 3.8 inch.

Độ phân giải bao nhiêu?

Độ phân giải là 320 × 128 dots.

Màn hình hiển thị bao nhiêu màu?

Phần LCD hiển thị đen/trắng với 32 mức thang xám; Backlight có năm màu riêng biệt.

GT2103-PMBLS có RS-232 không?

Không. Model này có một kênh RS-422 chuyên dùng kết nối FX PLC. RS-232 xuất hiện trên các biến thể GT2103 khác.

GT2103-PMBLS có RS-485 không?

Không nên mô tả cổng của PMBLS là RS-422/485 đa dụng. Mitsubishi xác định đây là RS-422 dành riêng cho kết nối FX.

Nguồn GT2103-PMBLS bao nhiêu?

Nguồn là 5VDC ±5% và được cấp từ PLC, khác các model GT2103 24VDC.

Bộ nhớ bao nhiêu?

User Memory là ROM 3MB với tuổi thọ ghi danh định khoảng 100.000 lần.

GT2103-PMBLS có Ethernet không?

Không. GT2103-PMBD mới là biến thể trong nhóm GT2103 có Ethernet.

Có USB không?

Có một USB Device Mini-B, chuẩn USB 1.1 Full-Speed 12Mbps.

Dùng phần mềm nào để lập trình?

GT2103 thuộc hệ GOT2000 được thiết kế màn hình bằng MELSOFT GT Works3 / GT Designer3. Khi GT2103-PMBLS được giới thiệu, Mitsubishi yêu cầu GT Works3 phiên bản hỗ trợ từ 1.119Z trở lên; với hệ thống hiện tại nên sử dụng phiên bản tương thích với project và tài liệu kết nối đang dùng.

Tư vấn sửa Mitsubishi GT2103-PMBLS tại Viện Máy Tính

Mitsubishi GT2103-PMBLS là HMI GOT2000 GT21 3.8 inch sử dụng TFT LCD đơn sắc 32 thang xám, độ phân giải 320 × 128 dots, ROM 3MB, Touch Panel điện trở và Backlight LED 5 màu. Điểm đặc trưng của model là nguồn 5VDC ±5% được cấp từ PLC cùng một cổng RS-422 chuyên dùng cho kết nối FX.

Trong quá trình vận hành, những hiện tượng HMI không lên nguồn, màn hình tối, LCD mất hình, cảm ứng liệt hoặc lệch, GOT tự reset, mất giao tiếp FX PLC hoặc USB Mini-B không nhận cần được kiểm tra từ nguồn 5V, PLC, cáp, project và phần mềm trước khi xác định lỗi phần cứng.

Nếu cần kiểm tra TFT LCD 3.8 inch, Touch Panel, Backlight 5 màu, ROM, cổng RS-422, USB Mini-B, mạch nguồn 5VDC, connector, mainboard hoặc PCB của Mitsubishi GT2103-PMBLS, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa hoặc đề xuất thay thế hạng mục phù hợp.
