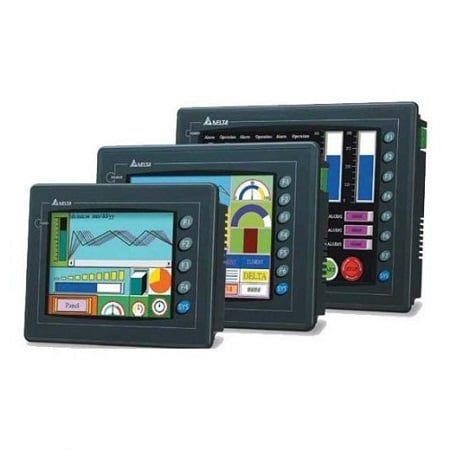

Delta DOP-AS35THTD là màn hình giao diện người–máy HMI thuộc thế hệ DOP-AS của Delta Electronics, được thiết kế cho các hệ thống điều khiển công nghiệp sử dụng PLC, biến tần, bộ điều khiển nhiệt độ, servo và các thiết bị truyền thông nối tiếp. Sản phẩm sử dụng màn hình TFT LCD 3.5 inch hiển thị 65.536 màu, độ phân giải QVGA 320 × 240 pixel và tích hợp màn hình cảm ứng để người vận hành giám sát cũng như điều khiển máy trực tiếp.
Theo tài liệu kỹ thuật của dòng DOP-A/AS, DOP-AS35THTD được trang bị NOR Flash ROM 2MB, trong đó khoảng 1MB dành cho hệ thống và 1MB dành cho ứng dụng người dùng, cùng SDRAM 8MB và vùng bộ nhớ sao lưu 128KB. Đây là cấu hình của một thế hệ HMI Delta cũ, vì vậy không nên so sánh trực tiếp dung lượng bộ nhớ của model này với các màn hình DOP-100 hiện đại có bộ nhớ hàng trăm MB.
DOP-AS35THTD còn hỗ trợ nhiều phương thức kết nối như RS-232, RS-422, RS-485, USB Host và USB Client. Delta xác nhận các HMI thuộc DOP-AS/AE có thể hỗ trợ 3 cổng COM và các cổng có thể làm việc với những thiết bị điều khiển khác nhau. Nhờ đó, HMI có thể đóng vai trò giao diện trung tâm để hiển thị dữ liệu, cài đặt thông số, cảnh báo lỗi và thao tác hệ thống.
DOP-AS35THTD sử dụng panel TFT LCD 3.5 inch với khả năng hiển thị 65.536 màu. So với các HMI STN đơn sắc hoặc 8 sắc độ cùng thế hệ, TFT màu giúp biểu diễn trạng thái máy, nút điều khiển, biểu đồ, cảnh báo và các thành phần giao diện rõ ràng hơn.
Kích thước 3.5 inch phù hợp với máy nhỏ, bảng điều khiển cục bộ hoặc hệ thống chỉ cần hiển thị một số thông số chính. Đây không phải màn hình được thiết kế cho dashboard phức tạp như các HMI 7–10 inch hiện đại, nhưng có lợi thế nhỏ gọn và phù hợp khi cần duy trì máy đời cũ.
Độ phân giải của DOP-AS35THTD là 320 × 240 pixel, hay QVGA. Đây là độ phân giải tiêu chuẩn của nhiều HMI công nghiệp nhỏ trong thế hệ sản phẩm này.
Khi thiết kế màn hình, người lập trình nên ưu tiên nút bấm kích thước đủ lớn, font dễ đọc và không đặt quá nhiều thành phần trên cùng một trang. Nếu thay sang HMI có độ phân giải khác, project có thể cần điều chỉnh bố cục để tránh sai vị trí đối tượng.
Một thông số đặc trưng của DOP-AS35THTD là NOR Flash ROM 2MB. Tài liệu thế hệ DOP-A/AS thể hiện bộ nhớ này được chia thành khoảng 1MB cho hệ thống và 1MB cho ứng dụng người dùng.
Dung lượng này đủ cho các project HMI công nghiệp thế hệ tương ứng nhưng nhỏ hơn rất nhiều so với HMI hiện đại. Khi project chứa nhiều hình ảnh, font, alarm history hoặc nhiều màn hình, cần tối ưu tài nguyên theo giới hạn của thiết bị.
Bên cạnh Flash ROM, DOP-AS35THTD sử dụng SDRAM 8MB phục vụ xử lý chương trình khi HMI đang hoạt động. Thiết bị cũng có 128KB bộ nhớ sao lưu cho các dữ liệu cần duy trì theo thiết kế của hệ thống.
Nếu HMI cũ xuất hiện hiện tượng mất dữ liệu lưu, ngày giờ sai hoặc thông số lưu không ổn định, cần kiểm tra cả pin CR2032, vùng backup memory và cấu hình project trước khi xác định lỗi Flash hoặc RAM.
Delta xác nhận dòng DOP-AS/AE hỗ trợ ba cổng COM và chúng có thể được dùng để giao tiếp với những controller khác nhau. Đối với DOP-AS35THTD, bảng phần cứng của dòng sản phẩm thể hiện COM1 là RS-232, COM2 là RS-422/RS-485 và COM3 là RS-232.
Nhờ có nhiều cổng nối tiếp, một HMI có thể kết nối PLC qua một cổng và một thiết bị phụ trợ khác qua cổng còn lại nếu giao thức được phần mềm hỗ trợ. Tuy nhiên khả năng sử dụng từng cổng còn phụ thuộc driver và cấu hình project cụ thể.
RS-485 đặc biệt phổ biến trong tự động hóa nhờ khả năng truyền dữ liệu xa hơn RS-232 và hỗ trợ cấu trúc nhiều thiết bị trong một bus. Tài liệu kết nối chính thức của Delta có sơ đồ riêng cho nhóm DOP-AS35/AS38 khi sử dụng RS-485.
Khi HMI mất kết nối PLC, cần kiểm tra đúng cổng COM, baud rate, parity, station address, cực tính đường RS-485 và protocol trước khi kết luận cổng truyền thông trên HMI bị hỏng.
DOP-AS35THTD có USB Host Ver. 1.1, cho phép sử dụng những thiết bị USB được firmware và phần mềm của dòng sản phẩm hỗ trợ. Trong các hệ HMI Delta thế hệ này, USB Host có thể được dùng cho các chức năng ngoại vi phù hợp với thiết kế project.
Do đây là chuẩn USB 1.1 và HMI có tài nguyên phần cứng hạn chế, không nên giả định khả năng tương thích giống máy tính hoặc HMI Delta thế hệ mới.
Một cổng USB Client Ver. 1.1 được trang bị để phục vụ kết nối giữa HMI và máy tính trong các tác vụ như truyền project theo công cụ phần mềm tương thích.
Nếu máy tính không nhận HMI, nguyên nhân có thể nằm ở cáp USB, driver, phiên bản phần mềm, hệ điều hành máy tính hoặc chính cổng USB của màn hình. Với thiết bị đời cũ, khả năng tương thích phần mềm trên Windows hiện đại cũng cần được lưu ý.
Ngoài màn hình cảm ứng, DOP-AS35THTD có 4 phím chức năng cho người dùng định nghĩa và 1 phím hệ thống. Những phím vật lý này hữu ích trong môi trường công nghiệp vì có thể dùng để chuyển trang, xác nhận thao tác hoặc gọi chức năng thường xuyên mà không phụ thuộc hoàn toàn vào vùng cảm ứng.
HMI sử dụng nguồn 24VDC với phạm vi khoảng -10% đến +15%. Delta khuyến nghị sử dụng nguồn cách ly đối với nhóm thiết bị này. Công suất tiêu thụ được tài liệu dòng AS35 thể hiện khoảng 3.36W.
Nguồn 24VDC không ổn định có thể làm HMI reset, treo khi khởi động, chớp màn hình hoặc mất truyền thông. Khi xử lý lỗi nên đo nguồn trực tiếp tại terminal khi thiết bị đang hoạt động thay vì chỉ đo nguồn khi không tải.
DOP-AS35THTD sử dụng LED Backlight. Tài liệu Delta của dòng sản phẩm đưa ra tuổi thọ tham khảo khoảng 30.000 giờ ở 25°C theo tiêu chí độ sáng giảm còn khoảng một nửa giá trị ban đầu.
Vì vậy màn hình sử dụng nhiều năm có thể bị tối, ám màu hoặc độ sáng không đều dù phần cảm ứng và CPU vẫn hoạt động. Đây có thể là vấn đề của backlight hoặc LCD thay vì lỗi toàn bộ HMI.
DOP-AS35THTD tích hợp RTC và sử dụng pin lithium CR2032 3V cho chức năng sao lưu liên quan. Tuổi thọ pin được tài liệu công bố khoảng 5 năm trong điều kiện tham khảo.
Trên các HMI đã hoạt động lâu năm, pin có thể đã suy giảm. Nếu thời gian hệ thống bị reset sau khi tắt nguồn hoặc dữ liệu sao lưu có biểu hiện bất thường, pin là hạng mục nên kiểm tra.
Phần mặt trước của HMI được tài liệu Delta công bố đáp ứng IP65/NEMA4 khi lắp đặt đúng yêu cầu. Khả năng bảo vệ này giúp hạn chế bụi và nước tác động từ phía trước bảng điều khiển.
Thông số IP65 không có nghĩa toàn bộ thân HMI có thể ngâm nước hoặc hoạt động ngoài trời không cần tủ bảo vệ. Mặt sau, terminal nguồn và các cổng truyền thông vẫn phải được đặt trong môi trường phù hợp.
Theo bản vẽ DOP-AS35THTD/DOP-AS38BSTD của tài liệu dòng sản phẩm, kích thước thân thiết bị khoảng 140.8 × 104.8 × 44.8mm. Kích thước khoét panel khoảng 118.8 × 92.8mm.
Những thông số này đặc biệt quan trọng khi thay màn hình bằng model khác. Hai HMI cùng kích thước màn hình 3.5 inch chưa chắc có kích thước thân và panel cutout giống nhau.
HMI có thể hiển thị số lượng sản phẩm, tốc độ máy, trạng thái cảm biến, alarm và các thông số cài đặt của quá trình.
Thông qua giao thức truyền thông tương thích, HMI có thể dùng để hiển thị tần số, đặt tốc độ hoặc theo dõi trạng thái của biến tần mà không cần nhiều nút cơ khí riêng.
Các cổng RS-232, RS-422 và RS-485 giúp DOP-AS35THTD phù hợp với nhiều PLC và controller công nghiệp thuộc thế hệ tương ứng.
DOP-AS35THTD đặc biệt quan trọng đối với dây chuyền cũ vẫn sử dụng project và phần cứng DOP-AS. Trong trường hợp chưa muốn nâng cấp toàn bộ hệ thống, việc sửa chữa HMI hiện tại có thể hạn chế thay đổi chương trình và wiring.
Các tình trạng dưới đây là những lỗi HMI và thiết bị điện tử công nghiệp nói chung có thể phát sinh do nguồn điện, thời gian sử dụng, va đập, nhiệt độ, firmware, phần mềm, ngoại vi hoặc linh kiện. Đây không phải khẳng định DOP-AS35THTD có lỗi thiết kế hoặc chắc chắn sẽ gặp các vấn đề này.
Nguồn 24VDC, terminal, mạch bảo vệ hoặc mạch nguồn nội bộ có thể gặp vấn đề. Nên xác nhận điện áp tại terminal trước khi mở thiết bị.
LCD, đường tín hiệu màn hình, bộ nhớ chương trình hoặc mạch điều khiển hiển thị có thể cần kiểm tra.
Backlight LED có thể suy giảm sau thời gian dài sử dụng. Nếu nội dung vẫn nhìn thấy rất mờ thì cần phân biệt lỗi đèn nền với lỗi LCD.
Lớp touch panel, cáp kết nối hoặc mạch xử lý cảm ứng có thể hỏng. Cũng cần kiểm tra hiệu chuẩn trước khi xác định phải thay phần cứng.
Nếu nhấn một điểm nhưng HMI nhận ở vị trí khác, việc hiệu chuẩn cảm ứng nên được kiểm tra trước. Nếu không thể hiệu chuẩn ổn định, touch panel hoặc mạch liên quan có thể đã suy giảm.
Nguồn 24VDC yếu, tụ nguồn suy giảm, connector lỏng hoặc mạch nguồn bên trong có thể gây khởi động lại liên tục.
Project, NOR Flash, firmware hoặc phần nguồn có thể liên quan. Cần kiểm tra khả năng kết nối máy tính và tình trạng dữ liệu trước khi can thiệp bộ nhớ.
Cần kiểm tra COM port, RS-232/RS-422/RS-485, baud rate, station number, protocol, cáp và PLC trước khi xác định cổng giao tiếp trên HMI bị hỏng.
Cáp USB, thiết bị ngoại vi, driver máy tính, phần mềm hoặc connector USB có thể gây lỗi. Do HMI dùng USB 1.1, khả năng tương thích với thiết bị mới cũng cần được xem xét.
Pin CR2032 có thể suy yếu do tuổi thọ. Cần kiểm tra pin và mạch RTC trước khi xác định lỗi bo mạch chính.
LCD, cáp màn hình, nguồn panel hoặc mạch điều khiển hiển thị có thể cần kiểm tra.
Nên kiểm tra phần cứng khi HMI không lên nguồn dù 24VDC đã đúng, màn hình tối hoặc không hiển thị, cảm ứng mất hoàn toàn, thiết bị reset liên tục, COM không giao tiếp dù hệ PLC và cáp đã được xác nhận tốt hoặc USB không hoạt động với cấu hình phù hợp.
Với lỗi truyền thông, nên kiểm tra PLC, cáp, giao thức và thông số COM trước. Với lỗi màn hình hoặc cảm ứng, cần phân biệt touch panel, LCD, backlight và mainboard để tránh thay cả cụm khi chỉ một bộ phận bị hỏng.
Màn hình TFT LCD có kích thước 3.5 inch.
Độ phân giải là 320 × 240 pixel.
Màn hình hỗ trợ 65.536 màu.
Dung lượng NOR Flash ROM là 2MB, gồm khoảng 1MB hệ thống và 1MB ứng dụng.
Tài liệu dòng sản phẩm công bố SDRAM 8MB.
Có, gồm USB Host Ver. 1.1 và USB Client Ver. 1.1.
Có. COM2 hỗ trợ RS-422/RS-485.
Dòng DOP-AS hỗ trợ ba COM; cấu hình của AS35 gồm COM1 RS-232, COM2 RS-422/RS-485 và COM3 RS-232.
Thiết bị hoạt động với nguồn 24VDC, khoảng -10% đến +15%.
Không. LED backlight hoặc LCD có thể suy giảm trong khi mainboard vẫn hoạt động. Cần kiểm tra từng phần trước khi quyết định thay toàn bộ HMI.
Delta DOP-AS35THTD là HMI TFT LCD 3.5 inch 65.536 màu, độ phân giải 320 × 240 pixel, NOR Flash ROM 2MB, SDRAM 8MB và Backup Memory 128KB. Thiết bị hỗ trợ USB Host, USB Client cùng các giao tiếp RS-232, RS-422 và RS-485, sử dụng nguồn 24VDC và có mặt trước đạt IP65/NEMA4 theo tài liệu dòng sản phẩm.
Trong quá trình sử dụng lâu năm, các hiện tượng HMI không lên nguồn, màn hình tối, cảm ứng liệt hoặc lệch, thiết bị treo, reset, mất kết nối PLC, USB không nhận hoặc RTC mất thời gian cần được kiểm tra lần lượt từ nguồn, cáp, cấu hình, project và ngoại vi trước khi xác định lỗi phần cứng.
Nếu cần kiểm tra LCD, touch panel, LED backlight, NOR Flash, SDRAM, mạch nguồn, COM1/COM2/COM3, USB Host/Client, pin RTC hoặc PCB của Delta DOP-AS35THTD, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa hoặc đề xuất thay thế hạng mục phù hợp.
