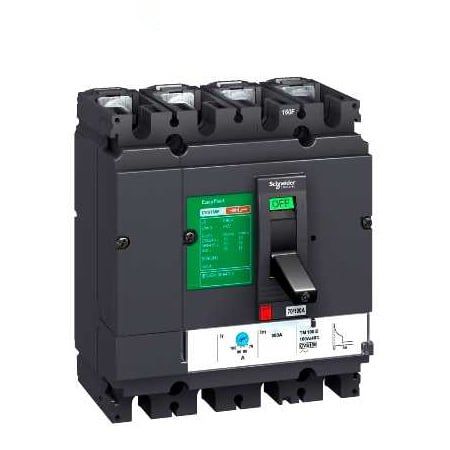

Schneider LV563319 là cầu dao tự động dạng khối MCCB thuộc dòng EasyPact CVS630N, được thiết kế cho chức năng đóng cắt và bảo vệ hệ thống phân phối điện hạ áp trước tình trạng quá tải và ngắn mạch. Thiết bị có 4 cực, dòng định mức 600A tại 40°C và sử dụng bộ bảo vệ TM-D công nghệ nhiệt từ.
Điểm nổi bật của LV563319 là khả năng điều chỉnh ngưỡng bảo vệ quá tải từ 420A đến 600A, tương ứng 0.7–1 lần dòng định mức In. Khả năng cắt ngắn mạch giới hạn Icu đạt 50kA tại 380/415VAC, 70kA tại 220/240VAC và 42kA tại 440VAC theo IEC 60947-2. Thiết bị phù hợp cho các tủ phân phối, tủ tổng, nhà máy, xưởng sản xuất và hệ thống điện thương mại có dòng tải lớn.
Một điểm cần xác định đúng là LV563319 sử dụng trip unit TM-D nhiệt từ, không phải Micrologic điện tử. Cấu hình được Schneider ghi là 4P 3d, nghĩa là thiết bị có bốn cực nhưng ba cực được bảo vệ bởi bộ trip; cực trung tính nằm bên trái và không có bảo vệ trung tính trong cấu hình 3d.
Schneider xác định dòng định mức In của LV563319 là 600A tại nhiệt độ tham chiếu 40°C. Bộ trip TM-D cho phép điều chỉnh Long Time Pick-up Ir từ 0.7 đến 1 lần In, tương ứng 420A đến 600A.
Đây chính là cơ sở của cách gọi “cầu dao chỉnh dòng 420–600A”. Việc điều chỉnh Ir cho phép phối hợp mức bảo vệ quá tải với dây dẫn, thanh cái, tải và cấu trúc bảo vệ của hệ thống thay vì bắt buộc sử dụng một ngưỡng cố định 600A.
Ir không phải là thao tác để tăng khả năng chịu dòng của MCCB. Dòng định mức phần cứng vẫn là 600A và việc lựa chọn giá trị bảo vệ cần dựa trên tính toán của hệ thống điện.
LV563319 sử dụng TM-D – Thermal Magnetic Trip Unit. Bộ bảo vệ kết hợp hai nguyên lý: phần tử nhiệt phục vụ bảo vệ quá tải và phần tử từ phục vụ tác động nhanh khi xuất hiện dòng ngắn mạch lớn.
Đây là bộ trip nhiệt từ cơ khí/điện từ, không phải bộ bảo vệ điện tử Micrologic. Vì vậy khi nhập thông tin sản phẩm hoặc tìm thiết bị thay thế cần giữ đúng tên TM600D / TM-D 600A.
Long Time Pick-up của LV563319 có thể điều chỉnh từ 0.7 đến 1 × In. Với In bằng 600A, phạm vi thực tế là 420–600A. Long Time Delay của bộ TM-D được Schneider xác định là loại Fixed.
Bảo vệ nhiệt phản ứng với tình trạng dòng vượt mức kéo dài, giúp hạn chế nguy cơ quá nhiệt dây dẫn và thiết bị. Nếu MCCB thường xuyên tác động do quá tải, cần xác định dòng tải thực tế và nguyên nhân hệ thống thay vì chỉ tăng Ir.
Instantaneous Pick-up Ii của LV563319 là loại điều chỉnh được trong khoảng 4–8 lần In. Với In 600A, phạm vi tương ứng khoảng 2400A đến 4800A.
Chức năng này phục vụ tác động nhanh khi xuất hiện dòng ngắn mạch cao. Giá trị cụ thể phải được phối hợp với đặc tính tải, dòng sự cố dự kiến và các thiết bị bảo vệ phía trước/phía sau trong hệ thống.
Thông số 50kA trong tên LV563319 chính xác là Ultimate Short-Circuit Breaking Capacity Icu tại điện áp 380/415VAC, 50/60Hz theo IEC 60947-2.
Khả năng cắt thay đổi theo điện áp. Schneider công bố Icu 70kA ở 220/240VAC, 50kA ở 380/415VAC và 42kA ở 440VAC. Vì vậy không nên ghi đơn giản “dòng cắt 50kA ở mọi điện áp”.
Rated Service Breaking Capacity Ics của model đạt 50kA tại 380/415VAC, bằng Icu tại mức điện áp này. Ở 220/240VAC, Ics là 70kA; tại 440VAC, Ics giảm còn 32kA.
Icu và Ics là hai thông số khác nhau. Icu thể hiện khả năng cắt ngắn mạch giới hạn, trong khi Ics liên quan đến khả năng cắt ngắn mạch phục vụ theo tiêu chuẩn IEC 60947-2.
Schneider mô tả LV563319 là 4P 3d. Thiết bị có bốn cực đóng cắt đồng thời, nhưng chỉ ba cực được bảo vệ bởi bộ trip. Cực neutral nằm bên trái và thông số Neutral Protection Setting được ghi là “No protection (3d)”.
Do đó không nên mô tả model là MCCB 4P 4d hoặc khẳng định cả bốn cực đều có bảo vệ quá dòng. Nếu hệ thống yêu cầu bảo vệ neutral theo cấu hình khác, cần lựa chọn đúng phiên bản phù hợp.
LV563319 thuộc Utilisation Category A và được Schneider xác định ứng dụng chính là Distribution. Sản phẩm thích hợp làm MCCB bảo vệ feeder hoặc các nhánh phân phối có dòng lớn trong tủ điện hạ áp.
Thiết bị thường được sử dụng trong nhà máy, trung tâm thương mại, tòa nhà, tủ phân phối tổng, tủ động lực và hệ thống điện công nghiệp khi các thông số dòng và khả năng cắt phù hợp với thiết kế.
Datasheet Schneider công bố Rated Impulse Withstand Voltage Uimp của LV563319 là 8kV theo EN/IEC 60947-2. Đây là đặc tính cách điện liên quan tới khả năng chịu xung điện áp trong hệ thống.
Điện áp cách điện Ui của dòng CVS630 được công bố ở mức 690V. Các thông số Ui, Uimp và điện áp vận hành không nên được sử dụng thay thế cho nhau vì chúng mô tả các đặc tính điện khác nhau.
LV563319 là phiên bản Fixed, lắp trên backplate. Kết nối cả phía trên và phía dưới đều ở mặt trước, sử dụng screw connection. Connection Pitch được Schneider công bố là 45mm.
Khi thay MCCB trong tủ hiện hữu cần kiểm tra kích thước, khoảng cách cực, vị trí thanh cái và phụ kiện thực tế. Không nên chỉ dựa vào dòng 600A và khả năng cắt 50kA để kết luận hai MCCB có thể thay trực tiếp cho nhau.
Kích thước thân của LV563319 là khoảng 185mm rộng, 255mm cao và 110mm sâu. Khối lượng sản phẩm khoảng 7.1kg.
Kích thước này thuộc khung CVS630 và lớn hơn đáng kể các MCCB EasyPact công suất thấp. Khi thiết kế hoặc thay thế cần bảo đảm tủ có đủ không gian cho thiết bị, đầu nối và khoảng cách cách điện theo tài liệu Schneider.
Schneider công bố Mechanical Durability của LV563319 đạt khoảng 15.000 chu kỳ. Electrical Durability đạt khoảng 4.000 chu kỳ tại 415V và dòng In theo IEC 60947-2.
Nếu MCCB đã trải qua số lượng lớn chu kỳ đóng cắt, từng cắt sự cố ngắn mạch lớn hoặc có biểu hiện cơ cấu đóng cắt không ổn định, thiết bị nên được đánh giá tình trạng trước khi tiếp tục sử dụng.
LV563319 có cấp bảo vệ IP40 trong cấu hình được datasheet công bố. Pollution Degree là 3 và Electrical Shock Protection Class là Class II.
Nhiệt độ môi trường vận hành được Schneider công bố từ -25°C đến +70°C, trong khi nhiệt độ lưu trữ từ -50°C đến +85°C. Tuy nhiên khả năng mang dòng và thiết kế tủ điện vẫn cần xét nhiệt độ thực tế, thông gió và điều kiện lắp đặt.
Dòng 600A và Icu 50kA tại 415VAC giúp LV563319 phù hợp cho nhiều tủ phân phối hạ áp có mức dòng và dòng sự cố tương ứng.
MCCB có thể bảo vệ feeder cung cấp cho nhóm tải hoặc hệ thống động lực khi việc phối hợp bảo vệ được thiết kế phù hợp.
EasyPact CVS được Schneider định hướng cho hệ thống phân phối điện trong các công trình và ứng dụng công nghiệp phổ biến.
Dải Ir 420–600A giúp kỹ sư có khả năng phối hợp ngưỡng bảo vệ với tải và dây dẫn tốt hơn so với MCCB có bảo vệ quá tải cố định.
Các tình trạng dưới đây là những lỗi MCCB và thiết bị đóng cắt hạ áp nói chung có thể phát sinh do quá tải, ngắn mạch, nhiệt độ, tuổi thọ cơ khí, môi trường, đầu nối hoặc linh kiện. Đây không phải khẳng định Schneider LV563319 có lỗi thiết kế hoặc chắc chắn sẽ gặp các vấn đề này.
Ir có thể đang được đặt thấp hơn 600A, tải có dòng tăng bất thường, nhiệt độ cao hoặc bộ trip có vấn đề. Cần xác định dòng tải và cài đặt thực tế trước khi kết luận MCCB lỗi.
Cơ cấu truyền động, trạng thái trip hoặc sự cố vẫn tồn tại trong hệ thống có thể khiến tay gạt không giữ được vị trí đóng.
Đầu nối tiếp xúc kém, dòng tải cao, thanh cái không phù hợp hoặc tiếp điểm bên trong suy giảm có thể gây phát nhiệt.
Hiện tượng này có thể liên quan tới đầu nối, bề mặt tiếp xúc, thanh cái hoặc điện trở tiếp điểm của cực tương ứng.
Dòng khởi động có thể chạm ngưỡng bảo vệ tức thời Ii. Việc xác định nguyên nhân cần dựa trên đặc tính tải và phối hợp bảo vệ của hệ thống.
Bộ TM-D, cơ cấu trip hoặc hệ truyền động cơ khí có thể cần được kiểm tra bằng thiết bị chuyên dụng nếu đặc tính tác động không còn đúng.
Cơ cấu cơ khí có thể bị mòn, biến dạng hoặc ảnh hưởng sau sự cố dòng lớn hoặc thời gian sử dụng dài.
Đây có thể là dấu hiệu quá nhiệt, hồ quang hoặc tác động cơ học. Thiết bị cần được kiểm tra trước khi tiếp tục đưa vào vận hành.
Nên kiểm tra MCCB khi thiết bị tác động bất thường dù tải đã được xác nhận, xuất hiện nhiệt độ cao tại terminal hoặc một cực, cơ cấu đóng cắt không ổn định, có dấu hiệu cháy xém, tiếp điểm suy giảm hoặc bộ TM-D không đạt đặc tính bảo vệ trong quá trình thử nghiệm.
Do LV563319 làm việc ở mức dòng hàng trăm ampere và có thể nằm trong hệ thống có năng lượng sự cố lớn, việc kiểm tra, tháo lắp hoặc thử nghiệm cần được thực hiện khi hệ thống đã được cô lập an toàn bởi người có chuyên môn.
Schneider công bố dòng định mức In là 600A tại nhiệt độ tham chiếu 40°C.
Bộ trip TM-D cho phép điều chỉnh bảo vệ quá tải Ir từ 0.7 đến 1 × In. Với In 600A, phạm vi tương ứng là 420–600A.
Icu 50kA áp dụng tại 380/415VAC, 50/60Hz. Ở 220/240VAC Icu là 70kA và ở 440VAC là 42kA.
Model chính xác sử dụng TM-D 600A công nghệ Thermal-Magnetic.
Schneider gọi cấu hình là 4P 3d. Thiết bị có bốn cực, neutral bên trái nhưng bộ bảo vệ tác động trên ba cực.
Không trong cấu hình 3d của LV563319. Datasheet ghi Neutral Protection Setting: No protection (3D).
Có. Instantaneous Pick-up Ii có phạm vi 4–8 × In, tương ứng khoảng 2400–4800A với In 600A.
Không. Datasheet của model ghi Earth Leakage Protection/Vigi add-on: Without. Nếu hệ thống yêu cầu bảo vệ dòng rò cần sử dụng giải pháp và phụ kiện tương thích phù hợp.
Kích thước khoảng 185mm rộng, 255mm cao và 110mm sâu; khối lượng khoảng 7.1kg.
Schneider công bố sản phẩm theo EN/IEC 60947-2.
Schneider LV563319 là MCCB EasyPact CVS630N 4P 3d, dòng định mức 600A, bộ bảo vệ TM-D nhiệt từ, chỉnh quá tải Ir từ 420A đến 600A và khả năng cắt Icu 50kA tại 380/415VAC. Thiết bị cung cấp bảo vệ quá tải và ngắn mạch cho hệ thống phân phối điện công suất lớn.
Trong quá trình sử dụng, các hiện tượng MCCB tự trip không đúng, phát nhiệt tại cực đấu dây, cơ cấu đóng cắt bị kẹt, tiếp điểm cháy, vỏ biến màu hoặc đặc tính bảo vệ không còn chính xác cần được kiểm tra toàn bộ từ tải, terminal, thanh cái đến bộ trip và cơ cấu bên trong.
Nếu cần kiểm tra bộ TM-D, cơ cấu nhiệt từ, tiếp điểm chính, buồng dập hồ quang, cơ cấu đóng cắt, terminal, vỏ cách điện hoặc các phụ kiện tương thích của Schneider EasyPact CVS630N LV563319, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa hoặc đề xuất thay thế hạng mục phù hợp.
