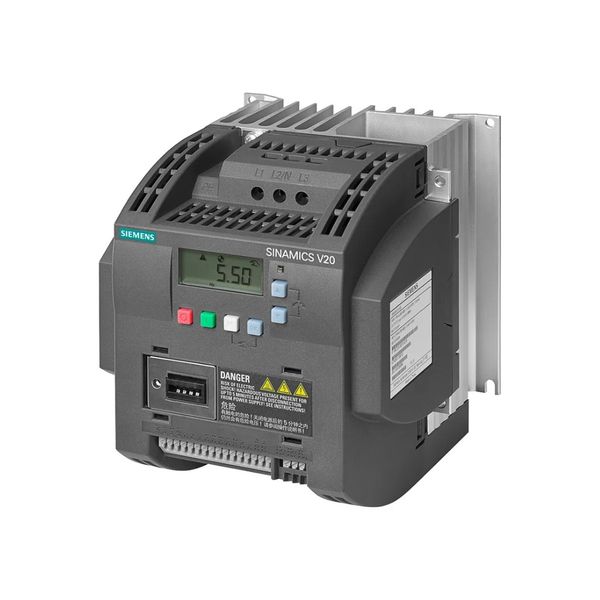

Siemens 6SL3210-5BB22-2AV0 là biến tần SINAMICS V20 công suất 2.2kW dành cho nguồn điện một pha AC 200–240V. Thiết bị chuyển đổi nguồn điện AC một pha thành đầu ra AC ba pha có điện áp và tần số điều khiển, phục vụ điều chỉnh tốc độ động cơ trong các ứng dụng như bơm, quạt, băng tải, máy đóng gói, máy khuấy và các hệ thống truyền động công nghiệp cơ bản.
Theo dữ liệu kỹ thuật chính thức của Siemens, 6SL3210-5BB22-2AV0 có dòng đầu vào danh định khoảng 27.2A, dòng đầu ra danh định 11A, công suất 2.2kW và hỗ trợ chế độ High Overload 150% dòng định mức trong 60 giây với chu kỳ 300 giây. Thiết bị thuộc Frame Size C/FSC, có kích thước khoảng 184 × 182 × 169mm và sử dụng quạt để làm mát.
V20 6SL3210-5BB22-2AV0 tích hợp 4 Digital Input, 2 Digital Output gồm một relay changeover và một transistor output, 2 Analog Input có thể sử dụng bổ sung như Digital Input và 1 Analog Output. Biến tần hỗ trợ truyền thông USS và Modbus RTU, có Basic Operator Panel tích hợp và đạt cấp bảo vệ IP20 / UL Open Type.
6SL3210-5BB22-2AV0 thuộc nhóm SINAMICS V20 dành cho nguồn 230V một pha. Siemens công bố phạm vi điện áp 200–240VAC với dung sai -10% đến +10% và tần số nguồn từ 47Hz đến 63Hz.
Đây là lựa chọn phù hợp cho các hệ thống chỉ có nguồn điện một pha nhưng cần vận hành motor ba pha 230V. Tuy nhiên trước khi sử dụng phải kiểm tra kiểu đấu dây và điện áp nameplate của động cơ. Không phải mọi motor ba pha 2.2kW đều phù hợp với đầu ra 230V của biến tần.
Trong tài liệu vận hành SINAMICS V20, Siemens liệt kê phiên bản 2.2kW 1AC với dòng đầu vào danh định khoảng 27.2A. Con số này cao hơn đáng kể dòng đầu ra 11A vì nguồn đầu vào chỉ sử dụng một pha và phải cung cấp năng lượng cho tải ba pha qua tầng chỉnh lưu và nghịch lưu.
Khi thiết kế nguồn cấp cần căn cứ tài liệu Siemens, tiêu chuẩn điện và điều kiện lắp đặt để lựa chọn dây dẫn, thiết bị bảo vệ và hệ thống cấp điện phù hợp. Không nên chọn CB chỉ dựa trên dòng motor 11A.
Đầu ra của 6SL3210-5BB22-2AV0 là 3 pha AC với công suất định mức 2.2kW. Datasheet Siemens công bố dòng Rated Current ở cả Low Overload và High Overload là 11A.
Khi lựa chọn motor cần kiểm tra đồng thời công suất, điện áp và dòng định mức. Nếu motor 2.2kW được thiết kế cho 380/400V mà không hỗ trợ cách đấu phù hợp ở điện áp đầu ra của V20 230V thì không nên mặc định có thể sử dụng trực tiếp.
Siemens công bố chế độ High Overload cho phép V20 chịu 150% dòng đầu ra định mức trong 60 giây với chu kỳ 300 giây. Với dòng danh định 11A, chức năng này hỗ trợ những giai đoạn tải tăng tạm thời như tăng tốc băng tải hoặc khởi động cơ cấu có mô-men cao.
Đây không phải mức dòng được phép duy trì liên tục. Nếu biến tần thường xuyên chạy gần hoặc trên 100% tải trong thời gian dài, cần đánh giá lại công suất motor, tải cơ khí và lựa chọn biến tần.
Ngoài High Overload, datasheet còn thể hiện Low Overload 110% dòng định mức trong 60 giây, chu kỳ 300 giây. Các chế độ tải cần được lựa chọn theo ứng dụng thay vì coi mọi thiết bị 2.2kW đều có đặc tính giống nhau.
SINAMICS V20 6SL3210-5BB22-2AV0 có khả năng tạo tần số đầu ra từ 0 đến 550Hz và tần số xung mặc định theo datasheet là 8kHz.
Tuy nhiên 550Hz là khả năng của biến tần, không phải tốc độ vận hành an toàn mặc định của motor. Giới hạn tần số phải được thiết lập theo motor, ổ bi, quạt làm mát, tải cơ khí và tốc độ tối đa cho phép.
Siemens Industry Mall mô tả trực tiếp article number 6SL3210-5BB22-2AV0 là phiên bản có integrated filter C2. Đây là điểm cần giữ khi tìm đúng model thay thế, bởi V20 2.2kW còn có các article number không lọc hoặc phiên bản lọc thế hệ mới khác.
Datasheet tự động của Siemens cũng thể hiện thiết bị có bộ lọc tích hợp nhưng sử dụng cách phân loại “Class A”. Do tài liệu Siemens ở các hệ thống khác nhau sử dụng cách gọi EMC khác nhau, nên khi thiết kế yêu cầu EMC cụ thể cần đối chiếu tiêu chuẩn và datasheet hiện hành thay vì chỉ dựa trên cách gọi thương mại C2.
Datasheet chính thức ghi “With integrated braking chopper: No”. Vì vậy không nên mô tả 6SL3210-5BB22-2AV0 là biến tần có sẵn braking chopper tích hợp.
Đây là yếu tố cần xem xét với tải có quán tính lớn hoặc yêu cầu giảm tốc nhanh. Nếu thiết kế cần xử lý năng lượng tái sinh, phải lựa chọn giải pháp phù hợp với kiến trúc SINAMICS V20 và hướng dẫn Siemens.
V20 cung cấp sẵn 4 Digital Input để tiếp nhận các tín hiệu điều khiển như RUN, STOP, Forward/Reverse, Reset Fault, lựa chọn tần số cố định hoặc những chức năng được gán bằng parameter.
Nếu PLC phát lệnh nhưng biến tần không chạy, cần kiểm tra trạng thái Digital Input, source điều khiển và parameter assignment trước khi kết luận bo điều khiển bị hỏng.
Datasheet xác nhận thiết bị có hai Digital Output, trong đó một output là relay changeover contact và một output là transistor. Hai ngõ ra có thể được cấu hình để báo các trạng thái vận hành theo khả năng của V20.
Relay và transistor có đặc tính điện khác nhau nên phải xác định đúng chân và loại tải trước khi đấu dây. Không nên lấy giới hạn điện của relay áp sang transistor hoặc ngược lại.
6SL3210-5BB22-2AV0 có hai Analog Input. Một chi tiết được datasheet Siemens ghi rõ là hai đầu vào này có thể được sử dụng như Digital Input bổ sung trong cấu hình phù hợp.
Thông thường Analog Input được sử dụng nhận tín hiệu đặt tần số hoặc giá trị từ PLC, potentiometer và bộ điều khiển quá trình. Khi giá trị tốc độ sai, cần kiểm tra nguồn reference, scaling và parameter trước khi xác định phần analog bị lỗi.
Một Analog Output được tích hợp để gửi giá trị giám sát tới PLC, đồng hồ hoặc thiết bị khác tùy parameter. Các đại lượng có thể được cấu hình phụ thuộc chức năng của V20 và project thực tế.
Siemens công bố hai giao thức truyền thông tích hợp là USS và Modbus RTU. Đây là lợi thế quan trọng khi cần điều khiển biến tần từ PLC hoặc HMI qua RS485 thay vì sử dụng nhiều dây Digital và Analog riêng.
Modbus RTU có thể phục vụ truyền lệnh và đọc dữ liệu vận hành khi master được cấu hình đúng. Khi mất truyền thông cần kiểm tra địa chỉ node, baud rate, parity, wiring RS485 và protocol trước khi sửa bo communication.
SINAMICS V20 được trang bị Basic Operator Panel ngay trên mặt biến tần. BOP cho phép đọc trạng thái, xem mã lỗi, cài đặt parameter và thực hiện các thao tác commissioning cơ bản.
BOP là công cụ chẩn đoán đầu tiên khi máy không hoạt động. Mã lỗi hoặc warning hiển thị có thể giúp phân biệt lỗi nguồn, motor, tải, nhiệt độ và truyền thông trước khi tháo biến tần.
6SL3210-5BB22-2AV0 thuộc Frame Size FSC/Size C, kích thước khoảng 184mm rộng, 182mm cao và 169mm sâu. Khối lượng tịnh khoảng 2.5kg.
Đây là điểm khác đáng kể so với thế hệ kế nhiệm 6SL3210-5BB22-2BV1 có kích thước nhỏ hơn. Vì vậy nếu nâng cấp không nên mặc định vị trí bắt vít và khoảng trống trong tủ sẽ giống nhau.
Datasheet Siemens công bố nhiệt độ vận hành -10°C đến +60°C nhưng có ghi chú cần xét derating khi nhiệt độ từ 40°C trở lên. Nhiệt độ lưu trữ từ -40°C đến +70°C và độ ẩm tương đối tối đa khi hoạt động là 95%.
Thiết bị sử dụng quạt làm mát. Khe thông gió cần được giữ sạch, không để bụi tích tụ làm giảm lưu lượng gió. Quạt xuống cấp có thể khiến biến tần nóng lên nhanh và xuất hiện lỗi nhiệt khi tải cao.
V20 cho phép điều chỉnh thời gian tăng tốc và giảm tốc, giúp cơ cấu băng tải vận hành êm hơn và hạn chế va đập cơ khí.
Thay đổi tần số giúp điều chỉnh lưu lượng hoặc tốc độ mà không cần chỉ phụ thuộc van hay damper cơ khí.
Digital I/O, Analog I/O và Modbus RTU hỗ trợ tích hợp V20 với PLC trong các máy đóng gói hoặc dây chuyền tự động.
Biến tần có thể thay đổi tốc độ theo từng giai đoạn sản xuất nếu motor và tải nằm trong giới hạn kỹ thuật.
Các tình trạng dưới đây là những lỗi biến tần và hệ truyền động nói chung có thể phát sinh do nguồn điện, thời gian sử dụng, tải cơ khí, nhiệt độ, motor, firmware, tham số, dây dẫn hoặc linh kiện. Đây không phải khẳng định Siemens 6SL3210-5BB22-2AV0 có lỗi thiết kế hoặc chắc chắn sẽ gặp các vấn đề này.
Nguồn AC, cầu dao, terminal, chỉnh lưu đầu vào hoặc nguồn switching bên trong có thể liên quan. Cần xác nhận nguồn tại đầu vào trước khi kiểm tra PCB.
Nguồn lệnh có thể đang chọn sai, Digital Input chưa ON, tần số đặt bằng 0 hoặc drive đang ở trạng thái fault/interlock.
Acceleration quá ngắn, tải bị kẹt, motor lỗi, thông số motor sai hoặc tầng IGBT có vấn đề đều cần được kiểm tra.
Tải quán tính lớn hoặc thời gian giảm tốc quá ngắn có thể làm DC Link tăng điện áp. Model này không có braking chopper tích hợp nên đặc tính tải cần được đánh giá cẩn thận.
Quạt hỏng, khe gió bám bụi, nhiệt độ tủ cao hoặc biến tần vận hành quá tải đều có thể gây lỗi nhiệt.
Thông số motor, tải cơ khí, dây motor hoặc tầng công suất có thể liên quan. Nên kiểm tra motor độc lập trước khi xác định biến tần hỏng.
Sai parameter, wiring, reference hoặc phần analog có thể gây lỗi. Cần đo tín hiệu thực tế tại terminal.
Sai station address, baud rate, parity, RS485 hoặc termination có thể khiến PLC không giao tiếp được với V20.
Quạt có thể bám bụi, mòn ổ bi hoặc hỏng motor quạt sau thời gian dài vận hành.
Nguồn đầu vào không ổn định, terminal lỏng, tụ nguồn lão hóa hoặc mạch nguồn điều khiển có thể gây khởi động lại.
Nên kiểm tra phần cứng khi biến tần không lên nguồn dù đầu vào đã đúng, mất output ba pha, báo lỗi lặp lại sau khi đã xác nhận motor và tải tốt, quạt không hoạt động, BOP mất chức năng hoặc các I/O và RS485 không làm việc dù wiring và parameter chính xác.
Với lỗi Overcurrent, Overvoltage, Overtemperature hoặc Communication Fault, cần đọc mã lỗi và kiểm tra hệ thống trước khi thay linh kiện. Nhiều lỗi biến tần xuất phát từ motor, tải hoặc nguồn chứ không phải từ bo công suất.
Công suất định mức là 2.2kW, tương đương khoảng 3HP.
Nguồn vào là một pha AC 200–240V.
Datasheet Siemens công bố dòng đầu ra định mức 11A.
Tài liệu SINAMICS V20 liệt kê khoảng 27.2A cho phiên bản 1AC 2.2kW này.
Có. Thiết bị hỗ trợ USS và Modbus RTU qua giao tiếp RS485.
Thiết bị có 4 Digital Input, 2 Digital Output, 2 Analog Input và 1 Analog Output.
Một output là relay changeover contact và một output là transistor theo datasheet Siemens.
Phạm vi đầu ra được công bố từ 0 đến 550Hz, nhưng giới hạn vận hành phải theo motor và tải thực tế.
Không. Datasheet chính thức ghi rõ model không có integrated braking chopper.
Tài liệu so sánh Siemens hiện ghép 6SL3210-5BB22-2AV0 với 6SL3210-5BB22-2BV1. Model BV1 vẫn là V20 2.2kW 1AC nhưng có kích thước, dải điện áp và phân loại bộ lọc khác, vì vậy không nên coi đây là thay thế cắm trực tiếp mà không kiểm tra hệ thống.
Siemens 6SL3210-5BB22-2AV0 là biến tần SINAMICS V20 1 pha 200–240VAC, công suất 2.2kW, dòng đầu ra 11A, hỗ trợ quá tải 150% trong 60 giây và tần số đầu ra tới 550Hz. Thiết bị tích hợp BOP, 4DI, 2DO, 2AI, 1AO cùng truyền thông USS/Modbus RTU.
Trong quá trình sử dụng, các hiện tượng không lên nguồn, báo quá dòng, quá áp, quá nhiệt, motor không chạy, mất pha output, quạt hỏng, Analog/Digital I/O bất thường hoặc mất Modbus cần được kiểm tra lần lượt từ nguồn, motor, tải, wiring và parameter trước khi xác định lỗi bo mạch.
Nếu cần kiểm tra IGBT, Gate Driver, cầu chỉnh lưu, tụ DC Link, nguồn switching, quạt, BOP, Digital/Analog I/O, RS485 hoặc PCB của Siemens SINAMICS V20 6SL3210-5BB22-2AV0, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa hoặc đề xuất thay thế hạng mục phù hợp.
