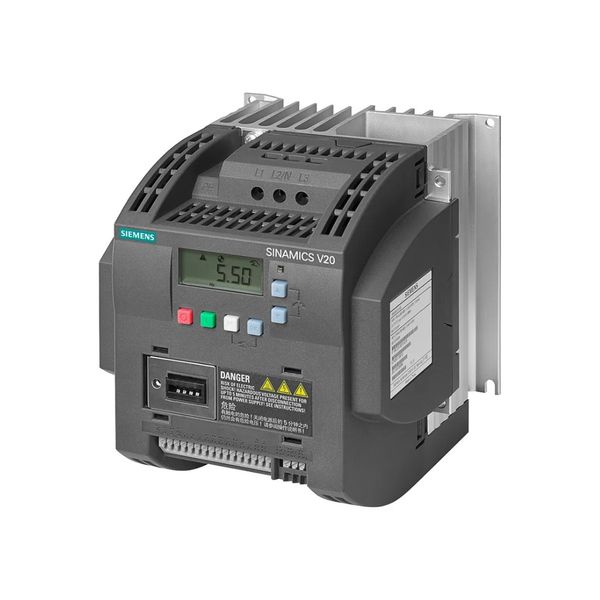

Siemens 6SL3210-5BB21-5AV0 là biến tần SINAMICS V20 công suất 1.5kW dành cho nguồn vào 1 pha AC 200–240V. Thiết bị chuyển đổi nguồn AC một pha thành nguồn AC ba pha có tần số và điện áp điều khiển để vận hành động cơ không đồng bộ trong các ứng dụng truyền động cơ bản như bơm, quạt, băng tải, máy đóng gói, máy gia công và nhiều hệ thống tự động hóa công nghiệp.
Theo dữ liệu chính thức của Siemens, model 6SL3210-5BB21-5AV0 có dòng đầu vào định mức khoảng 19.7A, dòng đầu ra định mức 7.8A, công suất 1.5kW và khả năng chịu quá tải cao 150% dòng định mức trong 60 giây với chu kỳ 300 giây. Thiết bị thuộc frame size B, tích hợp quạt làm mát, bộ lọc EMC C2, bảng điều khiển BOP và giao tiếp RS485 hỗ trợ USS hoặc Modbus RTU.
Biến tần cũng tích hợp sẵn 4 Digital Input, 2 Digital Output, 2 Analog Input và 1 Analog Output, cho phép triển khai nhiều phương án điều khiển mà không cần bổ sung module I/O cho các ứng dụng cơ bản. Model 6SL3210-5BB21-5AV0 hiện đã kết thúc vòng đời cung cấp của Siemens; hãng chỉ định 6SL3210-5BB21-5BV1 là sản phẩm kế nhiệm. Khi thay thế cần kiểm tra kích thước, bộ lọc EMC, wiring, tham số và điều kiện lắp đặt thay vì mặc định hai thiết bị hoàn toàn giống nhau.
6SL3210-5BB21-5AV0 thuộc nhóm SINAMICS V20 230V sử dụng nguồn vào một pha. Dải điện áp chính thức của model là 200–240VAC với dung sai -10% đến +10%, tần số lưới từ 47Hz đến 63Hz. Đây là cấu hình phù hợp với những máy chỉ có sẵn nguồn 220VAC một pha nhưng cần điều khiển động cơ ba pha công suất 1.5kW.
Dòng đầu vào danh định khoảng 19.7A nên thiết bị bảo vệ, dây nguồn, đầu nối và khả năng cấp điện của hệ thống phải được lựa chọn theo tài liệu kỹ thuật và tiêu chuẩn điện áp dụng. Không nên chỉ dựa vào công suất 1.5kW để chọn dây hoặc thiết bị đóng cắt.
Biến tần tạo đầu ra ba pha cho động cơ với công suất định mức 1.5kW và dòng đầu ra 7.8A. Đây là hai thông số quan trọng nhất khi kiểm tra khả năng tương thích với motor.
Công suất motor không phải tiêu chí duy nhất. Dòng trên nameplate động cơ phải được so sánh với dòng định mức của biến tần. Một motor cùng ghi 1.5kW nhưng có điện áp hoặc dòng định mức khác vẫn cần được đánh giá trước khi kết nối.
Siemens công bố 6SL3210-5BB21-5AV0 có khả năng High Overload đạt 150% dòng đầu ra định mức trong 60 giây với chu kỳ 300 giây. Tính năng này hỗ trợ những tải có mô-men tăng tạm thời trong quá trình tăng tốc hoặc khi tải cơ khí biến đổi.
Khả năng quá tải không đồng nghĩa biến tần có thể vận hành liên tục ở 150% tải. Nếu thường xuyên báo quá dòng trong quá trình tăng tốc, cần kiểm tra thời gian acceleration, thông số motor, tải cơ khí và công suất thiết bị thay vì tăng giới hạn bảo vệ một cách tùy ý.
Datasheet Siemens công bố phạm vi tần số đầu ra của model lên đến 550Hz. Tuy nhiên giới hạn vận hành thực tế của motor phải dựa trên đặc tính cơ khí, tốc độ danh định, ổ bi, tải và thông số do nhà sản xuất động cơ quy định.
Việc biến tần có khả năng phát tần số cao không có nghĩa motor tiêu chuẩn có thể chạy an toàn ở 550Hz. Trong phần lớn ứng dụng công nghiệp phổ thông, dải vận hành được cấu hình thấp hơn nhiều.
Hậu tố AV0 của 6SL3210-5BB21-5AV0 tương ứng với phiên bản có bộ lọc EMC tích hợp. Siemens mô tả chính xác model này là phiên bản integrated filter C2.
Đây là điểm khác với 6SL3210-5BB21-5UV0 không tích hợp bộ lọc tương ứng. Khi đặt mua biến tần thay thế cần giữ đúng article number hoặc xác minh yêu cầu EMC của hệ thống, không chỉ tìm “V20 1.5kW 1 pha”.
SINAMICS V20 cung cấp 4 Digital Input DI1–DI4. Thiết kế đầu vào hỗ trợ cấu hình PNP hoặc NPN thông qua terminal tham chiếu, giúp biến tần linh hoạt khi kết nối nút nhấn, relay hoặc ngõ ra PLC.
Các DI có thể được cấu hình cho những chức năng như Run/Stop, đảo chiều, reset lỗi, chọn tần số cố định hoặc các tác vụ khác thông qua tham số. Nếu biến tần không phản ứng với tín hiệu ngoài, cần kiểm tra cả wiring và function assignment của từng DI.
SINAMICS V20 có 2 Digital Output. Theo tài liệu Siemens, DO1 là transistor output và DO2 là relay output. Các đầu ra này có thể dùng để báo trạng thái Ready, Running, Fault, Warning hoặc các điều kiện được cấu hình khác.
Khi một Digital Output không điều khiển được thiết bị ngoài, cần xác định đúng kiểu DO trước khi đo hoặc đấu dây. Transistor output và relay output có cấu trúc điện khác nhau.
V20 tích hợp hai Analog Input. AI1 hỗ trợ chế độ tín hiệu điện áp lưỡng cực -10V đến +10V, trong khi AI2 hỗ trợ điện áp 0–10V. Hai kênh cũng hỗ trợ tín hiệu dòng 0–20mA hoặc 4–20mA theo cấu hình phần mềm trên các phiên bản phần cứng tương ứng của dòng V20.
Analog Input có thể nhận tín hiệu đặt tốc độ từ potentiometer, PLC, bộ điều khiển quá trình hoặc cảm biến. Nếu tốc độ motor sai dù tín hiệu analog đúng, cần kiểm tra scaling, reference source và parameterization trước khi xác định mạch analog bị lỗi.
Một Analog Output AO1 được tích hợp trên V20. Tài liệu Siemens công bố chế độ dòng 0–20mA và có thể lựa chọn 4–20mA bằng phần mềm, khả năng tải đến khoảng 20mA vào tải 500Ω.
AO có thể được cấu hình để phản ánh tốc độ, dòng motor, tần số hoặc đại lượng vận hành khác và gửi tới PLC, đồng hồ hoặc thiết bị giám sát.
6SL3210-5BB21-5AV0 có giao tiếp RS485 tích hợp tại các terminal P+ và N-. Siemens hỗ trợ hai giao thức phổ biến là USS và Modbus RTU.
Nhờ Modbus RTU, PLC hoặc HMI tương thích có thể gửi lệnh Run/Stop, đặt tần số và đọc dữ liệu vận hành mà không phải sử dụng nhiều dây Digital/Analog riêng biệt. Khi mất truyền thông cần kiểm tra baud rate, parity, địa chỉ slave, termination, cực tính P+/N- và protocol.
SINAMICS V20 tích hợp Basic Operator Panel trên mặt thiết bị. BOP cho phép người sử dụng xem trạng thái, nhập tham số, khởi động quá trình commissioning và đọc mã lỗi mà không bắt buộc phải sử dụng máy tính.
Nếu bàn phím BOP hoạt động nhưng motor không chạy, không nên mặc định công suất biến tần bị hỏng. Cần kiểm tra nguồn lệnh, reference frequency, trạng thái interlock và mã lỗi trên màn hình.
V20 phù hợp với các ứng dụng điều chỉnh lưu lượng bằng thay đổi tốc độ motor, giúp giảm nhu cầu điều tiết cơ khí và hỗ trợ các chức năng tiết kiệm năng lượng của dòng SINAMICS V20.
Khả năng điều chỉnh acceleration/deceleration giúp băng tải khởi động và dừng êm hơn so với đóng trực tiếp motor vào lưới điện.
Digital I/O, Analog I/O và Modbus RTU giúp V20 tích hợp với PLC, cảm biến và HMI trong các máy tự động có yêu cầu điều tốc cơ bản.
Biến tần có thể thay đổi tốc độ phù hợp với từng công đoạn nếu đặc tính tải và motor nằm trong khả năng của thiết bị.
Các tình trạng dưới đây là những lỗi biến tần và hệ thống truyền động nói chung có thể phát sinh do nguồn điện, thời gian sử dụng, nhiệt độ, tải cơ khí, motor, wiring, tham số hoặc linh kiện. Đây không phải khẳng định Siemens 6SL3210-5BB21-5AV0 có lỗi thiết kế hoặc chắc chắn sẽ gặp các vấn đề này.
Cần kiểm tra nguồn AC, thiết bị bảo vệ, terminal đầu vào và điện áp thực tế trước. Nếu nguồn đúng nhưng BOP hoàn toàn không hoạt động, phần chỉnh lưu, nguồn switching hoặc mạch điều khiển có thể cần kiểm tra.
Nguồn lệnh đang đặt sai, DI chưa được kích, frequency reference bằng 0, interlock hoặc lỗi motor đều có thể gây tình trạng này.
Acceleration quá ngắn, motor kẹt cơ khí, tải nặng, thông số motor sai hoặc tầng công suất có vấn đề là những nguyên nhân cần kiểm tra.
Tải có quán tính lớn và thời gian giảm tốc quá ngắn có thể làm điện áp DC link tăng. Cần đánh giá profile giảm tốc và đặc tính tải trước khi xác định phần cứng hỏng.
Quạt bị kẹt, khe thông gió bám bụi, nhiệt độ tủ cao hoặc vận hành quá tải có thể làm nhiệt độ thiết bị tăng.
Thông số motor, tần số, acceleration, tải cơ khí hoặc dây motor có thể liên quan. Nếu chỉ xảy ra trên một motor cụ thể nên kiểm tra motor trước khi sửa biến tần.
Sai chế độ voltage/current, đứt dây, reference 0V hoặc cấu hình parameter có thể khiến giá trị đặt không được nhận.
Cần kiểm tra RS485 P+/N-, địa chỉ, baud rate, parity và termination. Nếu nhiều slave cùng mất kết nối, nên kiểm tra mạng trước biến tần.
6SL3210-5BB21-5AV0 thuộc frame B có quạt làm mát. Sau thời gian dài vận hành, quạt có thể mòn ổ bi, bám bụi hoặc giảm tốc, ảnh hưởng khả năng tản nhiệt.
Nguồn AC không ổn định, terminal lỏng, nguồn điều khiển bên trong hoặc tụ điện lão hóa có thể liên quan.
Nên kiểm tra phần cứng khi biến tần không lên nguồn dù điện áp đầu vào đã đúng, tầng output không tạo điện áp, liên tục báo lỗi sau khi đã xác nhận motor và tải tốt, quạt hỏng, BOP không hoạt động hoặc RS485/I/O mất chức năng dù wiring và tham số đã được kiểm tra.
Với các lỗi quá dòng, quá áp, quá nhiệt hoặc mất truyền thông, cần đọc mã lỗi và loại trừ nguyên nhân từ hệ thống trước khi sửa phần cứng. Đây là bước quan trọng để tránh thay linh kiện không cần thiết.
Công suất định mức là 1.5kW, tương đương khoảng 2HP.
Nguồn vào là 1 pha AC 200–240V.
Dòng đầu ra định mức là 7.8A.
Có. Siemens xác định model 6SL3210-5BB21-5AV0 tích hợp bộ lọc C2.
Có. SINAMICS V20 hỗ trợ Modbus RTU và USS qua RS485 tích hợp.
Thiết bị có 4 DI, 2 DO, 2 AI và 1 AO.
Datasheet công bố phạm vi đầu ra đến 550Hz, nhưng tốc độ vận hành motor phải tuân theo giới hạn của motor và tải.
Không. Siemens ghi nhận sản phẩm không còn được cung cấp từ ngày 01/10/2023.
Siemens chỉ định 6SL3210-5BB21-5BV1 là model kế nhiệm. Phiên bản mới có bộ lọc C1 và kích thước frame khác nên cần kiểm tra trước khi chuyển đổi.
Không. Lỗi có thể đến từ motor, tải cơ khí, nguồn, tham số, wiring hoặc truyền thông. Cần đọc mã lỗi và kiểm tra hệ thống trước khi xác định hư hỏng phần cứng.
Siemens 6SL3210-5BB21-5AV0 là biến tần SINAMICS V20 nguồn vào 1AC 200–240V, công suất 1.5kW, dòng đầu ra 7.8A, tích hợp lọc EMC C2, BOP, 4DI, 2DO, 2AI, 1AO và truyền thông USS/Modbus RTU qua RS485. Thiết bị thuộc frame B, sử dụng quạt làm mát và đạt cấp bảo vệ IP20.
Trong quá trình sử dụng, các tình trạng không lên nguồn, báo quá dòng, quá áp, quá nhiệt, motor không chạy, mất pha output, quạt hỏng, I/O không hoạt động hoặc mất Modbus cần được kiểm tra lần lượt từ nguồn, motor, tải, tham số và wiring trước khi xác định lỗi bo mạch.
Nếu cần kiểm tra IGBT, Gate Driver, chỉnh lưu, tụ DC Link, nguồn switching, quạt, BOP, Digital/Analog I/O, RS485 hoặc PCB của Siemens SINAMICS V20 6SL3210-5BB21-5AV0, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa hoặc đề xuất thay thế hạng mục phù hợp.
