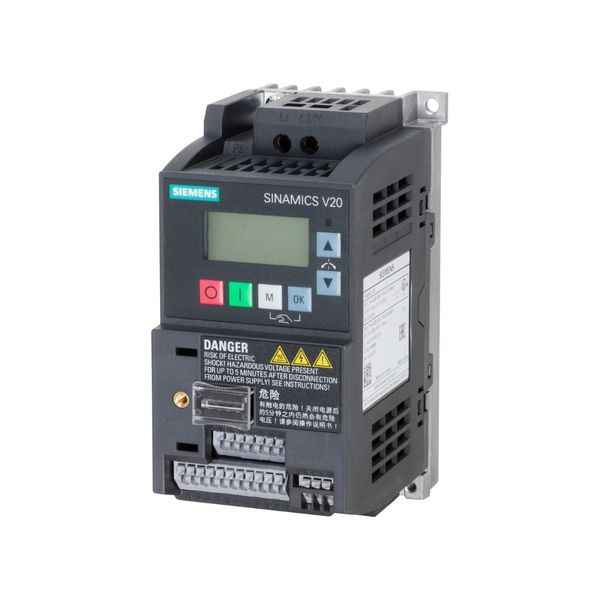

Biến tần Siemens 6SL3210-5BB15-5UV1 thuộc dòng SINAMICS V20, được thiết kế cho các ứng dụng điều khiển động cơ công suất nhỏ sử dụng nguồn điện 1 pha. Với công suất định mức 0.55 kW, điện áp đầu vào 200–240V AC và dòng điện đầu ra định mức 3.2A, thiết bị phù hợp với nhiều hệ thống máy móc tự động hóa cần điều chỉnh tốc độ động cơ ổn định.
Model 6SL3210-5BB15-5UV1 được tích hợp bộ điều khiển cơ bản BOP, các ngõ vào/ra số và analog cùng giao tiếp USS/Modbus RTU. Nhờ đó, biến tần có thể được điều khiển trực tiếp thông qua bàn phím tích hợp hoặc kết nối với hệ thống điều khiển công nghiệp. Đây là một lựa chọn đáng chú ý cho các máy bơm, quạt, băng tải, máy đóng gói và nhiều thiết bị cơ điện có yêu cầu điều chỉnh tốc độ.
Bên cạnh khả năng điều khiển động cơ, một ưu điểm đáng quan tâm của dòng V20 là thiết kế tương đối nhỏ gọn, chuẩn bảo vệ IP20 và phương thức làm mát bằng đối lưu tự nhiên. Tuy nhiên, trong quá trình vận hành thực tế, biến tần vẫn có thể phát sinh các vấn đề liên quan đến nguồn điện, quá nhiệt, lỗi công suất, I/O, giao tiếp truyền thông hoặc bo mạch điều khiển. Khi thiết bị xuất hiện dấu hiệu bất thường, việc kiểm tra sớm có thể giúp hạn chế thời gian dừng máy và tránh hư hỏng lan sang động cơ.
6SL3210-5BB15-5UV1 là biến tần Siemens SINAMICS V20 dành cho nguồn vào 1 pha 200–240V AC. Thiết bị có công suất định mức 0.55 kW, tương đương khoảng 0.75 HP, hướng đến những ứng dụng động cơ công suất nhỏ trong hệ thống tự động hóa.
Với thiết kế V20, người dùng có thể cài đặt và điều khiển biến tần thông qua bộ điều khiển cơ bản BOP tích hợp. Ngoài điều khiển trực tiếp, thiết bị còn hỗ trợ USS và Modbus RTU, cho phép kết nối với hệ thống điều khiển hoặc thiết bị tự động hóa phù hợp.
Theo thông tin kỹ thuật được công bố cho model này, biến tần có 4 ngõ vào số, 2 ngõ ra số, 2 ngõ vào analog và 1 ngõ ra analog. Cấu hình I/O này giúp thiết bị có thể đáp ứng nhiều phương án điều khiển khác nhau trong máy móc công nghiệp.
Siemens SINAMICS V20 được phát triển theo hướng đơn giản hóa việc vận hành và tích hợp trong các hệ thống máy móc. Đối với model 6SL3210-5BB15-5UV1, công suất 0.55 kW phù hợp với các động cơ nhỏ nhưng vẫn cần khả năng điều chỉnh tốc độ và kiểm soát quá trình khởi động.
Thiết bị có khả năng chịu quá tải cao hơn dòng định mức trong những khoảng thời gian nhất định. Theo thông số được công bố, model có khả năng chịu 150% dòng định mức trong 60 giây và 180% trong 3 giây. Khả năng này hữu ích đối với những tải có yêu cầu mô-men khởi động hoặc xuất hiện tải tăng trong thời gian ngắn.
Ngoài ra, việc tích hợp USS và Modbus RTU giúp biến tần có thể tham gia vào hệ thống điều khiển tự động hóa thay vì chỉ vận hành độc lập.
Với công suất 0.55 kW và nguồn điện 1 pha, Siemens V20 có thể được sử dụng trong nhiều máy móc công suất nhỏ. Tùy theo yêu cầu tải và cấu hình hệ thống, biến tần có thể được ứng dụng để điều khiển tốc độ động cơ trong các thiết bị công nghiệp.
Việc lựa chọn biến tần cần dựa trên công suất, dòng điện định mức của động cơ, điện áp nguồn, loại tải và yêu cầu mô-men. Không nên chỉ lựa chọn theo công suất kW mà bỏ qua dòng điện thực tế của động cơ.
6SL3210-5BB15-5UV1 sử dụng nguồn vào 1 pha 200–240V AC với dung sai -10%/+10% theo thông số được công bố. Tần số nguồn đầu vào nằm trong khoảng 47–63 Hz.
Điều này giúp thiết bị phù hợp với những hệ thống điện 1 pha nằm trong dải điện áp tương ứng. Tuy nhiên, nguồn điện cấp cho biến tần cần ổn định và đáp ứng đúng yêu cầu kỹ thuật.
Nguồn điện quá thấp, quá cao hoặc dao động mạnh có thể khiến biến tần báo lỗi, hoạt động không ổn định hoặc ảnh hưởng đến các linh kiện công suất. Nếu thiết bị thường xuyên báo lỗi nguồn, cần kiểm tra cả hệ thống cấp điện trước khi kết luận biến tần bị hỏng.
Một trong những thông số quan trọng của 6SL3210-5BB15-5UV1 là khả năng chịu quá tải. Thiết bị được công bố có thể chịu 150% dòng định mức trong 60 giây và 180% dòng định mức trong 3 giây.
Khả năng quá tải giúp biến tần đáp ứng tốt hơn với những thời điểm tải tăng hoặc quá trình khởi động động cơ. Tuy nhiên, thông số quá tải không đồng nghĩa với việc có thể vận hành thiết bị liên tục ở mức dòng cao hơn định mức.
Nếu động cơ thường xuyên làm việc vượt tải, biến tần có thể nóng lên và kích hoạt các cơ chế bảo vệ. Trong trường hợp này, cần kiểm tra tải cơ khí, động cơ, thông số cài đặt và điều kiện làm mát.
6SL3210-5BB15-5UV1 được trang bị nhiều ngõ vào/ra phục vụ việc kết nối với cảm biến, công tắc, tín hiệu điều khiển và các thiết bị bên ngoài.
Cấu hình này cho phép biến tần tiếp nhận các lệnh điều khiển và tín hiệu analog tùy theo cách thiết lập hệ thống. Khi một chân I/O không hoạt động, cần kiểm tra cả dây dẫn, nguồn cấp, thiết bị ngoại vi và thông số cấu hình trước khi kiểm tra bo mạch.
Siemens V20 6SL3210-5BB15-5UV1 tích hợp giao tiếp USS và Modbus RTU. Đây là hai phương thức giao tiếp quan trọng trong các hệ thống điều khiển công nghiệp, cho phép biến tần trao đổi dữ liệu với thiết bị điều khiển phù hợp.
Khi sử dụng Modbus RTU, các thông số như địa chỉ thiết bị, baud rate, parity và cấu hình truyền thông phải được thiết lập thống nhất giữa các thiết bị trong mạng.
Nếu biến tần không giao tiếp được, không nên vội kết luận cổng truyền thông bị hỏng. Các nguyên nhân thường gặp có thể là sai địa chỉ, sai tốc độ truyền, đấu dây không đúng, nhiễu đường truyền hoặc cấu hình phần mềm không tương thích.
6SL3210-5BB15-5UV1 được tích hợp bộ điều khiển cơ bản BOP, giúp người vận hành thiết lập và điều chỉnh các thông số của biến tần trực tiếp trên thiết bị.
BOP đặc biệt hữu ích khi cần cài đặt biến tần tại hiện trường mà chưa kết nối với hệ thống điều khiển bên ngoài. Người vận hành có thể sử dụng giao diện này để theo dõi trạng thái và thực hiện các thao tác cài đặt phù hợp.
Nếu bàn phím hoặc màn hình BOP không hoạt động, cần kiểm tra nguồn cấp và kết nối nội bộ trước khi xác định lỗi phần giao diện. Trong trường hợp biến tần vẫn điều khiển động cơ nhưng BOP không hiển thị, lỗi có thể tập trung ở phần giao diện hoặc mạch điều khiển.
Các thông số trên được tổng hợp từ thông tin kỹ thuật của model 6SL3210-5BB15-5UV1 trên trang sản phẩm được cung cấp.
Không lên nguồn là một trong những tình trạng cần kiểm tra đầu tiên khi biến tần ngừng hoạt động. Người dùng nên kiểm tra nguồn AC đầu vào, CB, cầu dao, dây dẫn và các điểm đấu nối trước.
Nếu nguồn cấp đến biến tần vẫn đúng nhưng thiết bị không khởi động, nguyên nhân có thể liên quan đến mạch nguồn bên trong, cầu chì, linh kiện bảo vệ, tụ điện hoặc bo mạch điều khiển.
Không nên tự ý tháo biến tần ngay sau khi vừa ngắt nguồn. Các linh kiện trong mạch DC bus có thể còn tích điện sau khi thiết bị được ngắt điện. Việc kiểm tra bên trong cần được thực hiện bởi người có chuyên môn và thiết bị đo phù hợp.
Nếu thiết bị khởi động nhưng lập tức báo lỗi, cần ghi nhận chính xác mã lỗi hiển thị trên BOP. Mã lỗi giúp định hướng quá trình chẩn đoán và phân biệt lỗi nguồn, quá dòng, quá áp, quá nhiệt hoặc lỗi điều khiển.
Không nên chỉ reset biến tần liên tục mà không xác định nguyên nhân. Nếu lỗi xuất hiện lặp lại, việc reset nhiều lần có thể khiến thiết bị tiếp tục làm việc trong điều kiện không phù hợp.
Đặc biệt, nếu lỗi xuất hiện ngay sau khi hệ thống có sự cố điện hoặc động cơ bị kẹt cơ khí, cần kiểm tra cả phần động cơ và tải.
Quá dòng có thể xảy ra khi động cơ khởi động với tải quá lớn, thông số động cơ được cài đặt không phù hợp, động cơ gặp vấn đề hoặc tải cơ khí bị kẹt.
Nếu biến tần báo quá dòng ngay khi chạy, cần kiểm tra dây động cơ, tình trạng cách điện, tải cơ khí và thông số điều khiển. Nếu lỗi xảy ra khi tăng tốc, có thể cần xem xét thời gian tăng tốc và đặc tính tải.
Trong trường hợp động cơ và tải đều bình thường nhưng biến tần vẫn liên tục báo quá dòng, cần kiểm tra tầng công suất và mạch đo dòng của biến tần.
Quá áp có thể xuất hiện do điện áp nguồn đầu vào cao hoặc do năng lượng hồi tiếp từ động cơ trong quá trình giảm tốc. Với những tải có quán tính lớn, quá trình giảm tốc nhanh có thể khiến điện áp DC bus tăng.
Nếu lỗi chỉ xảy ra khi giảm tốc, cần xem xét lại thời gian giảm tốc và đặc tính tải. Nếu lỗi xảy ra ngay cả khi động cơ không hoạt động, cần kiểm tra nguồn cấp và mạch đo điện áp.
Không nên tự ý thay đổi thông số bảo vệ chỉ để loại bỏ cảnh báo. Cần tìm nguyên nhân khiến điện áp tăng trước khi đưa thiết bị trở lại vận hành.
6SL3210-5BB15-5UV1 sử dụng phương thức làm mát bằng đối lưu tự nhiên. Vì vậy, vị trí lắp đặt và khả năng lưu thông không khí có ảnh hưởng trực tiếp đến nhiệt độ vận hành.
Bụi bẩn tích tụ, nhiệt độ môi trường cao, tủ điện quá kín hoặc thiết bị làm việc gần giới hạn tải trong thời gian dài đều có thể khiến nhiệt độ tăng.
Nếu biến tần thường xuyên báo quá nhiệt, nên kiểm tra khoảng thông thoáng, tải động cơ và tình trạng bên trong thiết bị. Nếu nhiệt độ tăng bất thường dù tải thấp, có thể cần kiểm tra linh kiện công suất hoặc cảm biến nhiệt.
Trường hợp biến tần có nguồn nhưng động cơ không chạy có thể xuất phát từ lệnh RUN chưa được cấp, tín hiệu điều khiển sai, thông số chưa phù hợp hoặc có lỗi liên quan đến đầu ra.
Người dùng cần kiểm tra xem lệnh chạy đang được điều khiển từ BOP, DI hay hệ thống bên ngoài. Nếu sử dụng tín hiệu analog để đặt tốc độ, cần kiểm tra cả nguồn tín hiệu và cấu hình AI.
Nếu biến tần đã nhận lệnh chạy nhưng không xuất điện áp phù hợp đến động cơ, cần kiểm tra tầng công suất và mạch điều khiển.
Tốc độ động cơ không ổn định có thể liên quan đến tín hiệu đặt tốc độ, thông số motor, tải thay đổi hoặc hệ thống điều khiển. Với tín hiệu analog, nhiễu trên dây dẫn cũng có thể làm giá trị đặt biến thiên.
Nếu tốc độ dao động ngay cả khi giá trị đặt ổn định, cần kiểm tra cấu hình điều khiển và tín hiệu phản hồi nếu hệ thống có sử dụng.
Trong trường hợp tất cả tín hiệu điều khiển đều ổn định nhưng tần số đầu ra biến thiên bất thường, cần kiểm tra phần điều khiển của biến tần.
Hai ngõ vào analog là một phần quan trọng trong việc điều khiển tốc độ bằng tín hiệu biến thiên. Nếu biến tần không nhận tín hiệu từ biến trở, cảm biến hoặc bộ điều khiển analog, cần kiểm tra dây, cực tính, nguồn tham chiếu và cấu hình AI.
Nếu đã xác nhận tín hiệu đầu vào đúng nhưng giá trị hiển thị hoặc phản hồi không thay đổi, có thể cần kiểm tra mạch analog input.
Không nên đấu thử tín hiệu không xác định vào AI bởi việc cấp sai điện áp có thể gây hư hỏng mạch đầu vào.
Ngõ ra analog có thể được sử dụng để truyền giá trị giám sát đến thiết bị bên ngoài tùy theo cấu hình. Nếu AO không có tín hiệu, trước tiên cần kiểm tra thiết bị nhận và cách cài đặt chức năng của AO.
Nếu cấu hình chính xác nhưng tín hiệu vẫn không xuất hiện, cần kiểm tra đường dây và mạch ngõ ra analog. Đây là trường hợp nên đo bằng thiết bị đo phù hợp thay vì thay linh kiện ngay.
Digital Input có thể được sử dụng để nhận các lệnh như RUN, STOP, lựa chọn tốc độ hoặc các chức năng điều khiển khác tùy theo cấu hình.
Nếu một DI không phản hồi, cần kiểm tra dây dẫn, nguồn điều khiển, thiết bị đóng cắt và thông số gán chức năng. Nếu các DI khác hoạt động bình thường nhưng một kênh không nhận tín hiệu, có thể cần kiểm tra phần cứng của kênh đó.
Khi biến tần không giao tiếp được với PLC hoặc thiết bị điều khiển, cần kiểm tra lần lượt địa chỉ, baud rate, parity, dây truyền thông và cấu hình giao thức.
Nhiễu điện từ từ động cơ và dây công suất cũng có thể ảnh hưởng đến đường truyền nếu hệ thống đi dây không phù hợp. Vì vậy, cần xem xét cả vấn đề đấu dây và môi trường lắp đặt.
Nếu đã kiểm tra toàn bộ cấu hình nhưng cổng giao tiếp vẫn không hoạt động với nhiều thiết bị khác nhau, có thể cần kiểm tra phần cứng truyền thông.
Thông số biến tần quyết định cách thiết bị phản ứng với lệnh điều khiển và động cơ. Nếu thông số motor, nguồn lệnh hoặc nguồn đặt tốc độ được cài đặt không đúng, biến tần có thể không hoạt động theo mong muốn dù phần cứng hoàn toàn bình thường.
Trước khi thay thế bo mạch, cần kiểm tra lại cấu hình. Nếu thiết bị từng được reset hoặc thay đổi cài đặt, nên đối chiếu thông số với yêu cầu của hệ thống.
Biến tần có thể phát ra âm thanh hoạt động nhất định, nhưng tiếng kêu bất thường, tiếng nổ, mùi khét hoặc dấu hiệu cháy là những cảnh báo cần được xử lý ngay.
Nếu xuất hiện mùi khét, nên ngắt nguồn và không tiếp tục vận hành. Mùi bất thường có thể liên quan đến linh kiện công suất, tụ điện, mạch nguồn hoặc dây đấu nối bị quá nhiệt.
Việc tiếp tục cấp điện cho thiết bị đang có dấu hiệu cháy hoặc chập có thể làm lỗi lan rộng sang các bộ phận khác.
Việc thay thế linh kiện chỉ nên được thực hiện sau khi xác định nguyên nhân. Đối với biến tần công nghiệp, một lỗi ở tầng công suất có thể kéo theo lỗi ở mạch driver hoặc điều khiển, do đó cần kiểm tra theo từng tầng.
Người dùng có thể thực hiện những kiểm tra bên ngoài như kiểm tra nguồn, CB, dây động cơ, dây điều khiển và mã lỗi hiển thị. Tuy nhiên, không nên tự ý tháo biến tần để sửa mạch nếu không có chuyên môn về điện tử công suất.
Bên trong biến tần có tụ DC bus và các linh kiện công suất có thể vẫn duy trì điện áp sau khi ngắt nguồn. Việc thao tác không đúng có thể gây nguy hiểm cho người sửa và làm hư hỏng thêm thiết bị.
Đặc biệt, không nên thay IGBT, tụ điện hoặc linh kiện driver chỉ dựa trên phỏng đoán. Cần đo kiểm để xác định chính xác linh kiện bị lỗi và nguyên nhân gây ra lỗi.
Do thiết bị có chuẩn bảo vệ IP20, biến tần cần được lắp đặt trong môi trường phù hợp và tránh tiếp xúc trực tiếp với nước, bụi bẩn quá mức hoặc môi trường có độ ẩm cao.
Cần đảm bảo khoảng không thông thoáng để nhiệt sinh ra trong quá trình hoạt động có thể được giải phóng. Không nên đặt biến tần sát nguồn nhiệt hoặc bố trí các thiết bị khác che kín đường lưu thông không khí.
Nên kiểm tra định kỳ các terminal, dây nguồn và dây động cơ. Những đầu nối bị lỏng có thể gây phát nhiệt và làm tăng nguy cơ hư hỏng.
Nên kiểm tra thiết bị khi biến tần có các dấu hiệu như không lên nguồn, báo lỗi liên tục, quá dòng, quá áp, quá nhiệt, động cơ không chạy, tốc độ không ổn định hoặc mất giao tiếp với PLC.
Ngoài ra, các lỗi I/O, BOP, Modbus RTU, USS, ngõ vào analog hoặc ngõ ra analog cũng nên được xử lý sớm nếu ảnh hưởng đến quá trình tự động hóa.
Đặc biệt với máy móc đang hoạt động sản xuất, việc tiếp tục sử dụng biến tần có lỗi chập chờn có thể dẫn đến thời gian dừng máy bất ngờ. Kiểm tra sớm thường giúp khoanh vùng lỗi trước khi phát sinh thêm hư hỏng.
Trung tâm bảo hành Viện Máy Tính tiếp nhận kiểm tra các thiết bị điện tử và thiết bị điều khiển khi phát sinh vấn đề về nguồn, mạch điều khiển, kết nối hoặc hoạt động không ổn định. Với biến tần Siemens V20 6SL3210-5BB15-5UV1, việc kiểm tra cần dựa trên triệu chứng thực tế và mã lỗi của thiết bị.
Đối với biến tần không lên nguồn, cần kiểm tra hệ thống nguồn đầu vào và các tầng nguồn bên trong. Với lỗi quá dòng hoặc quá áp, cần đánh giá cả biến tần, động cơ và tải cơ khí để tránh thay linh kiện nhưng nguyên nhân thực tế vẫn còn tồn tại.
Với lỗi I/O hoặc truyền thông, quá trình kiểm tra cần xem xét dây kết nối, cấu hình và phần cứng tương ứng. Nếu xác định lỗi nằm ở bo mạch, việc sửa chữa hoặc thay thế linh kiện cần được thực hiện phù hợp với đặc tính của thiết bị.
Khách hàng nên cung cấp đầy đủ thông tin về hiện tượng lỗi, mã lỗi hiển thị, thời điểm xảy ra lỗi và điều kiện vận hành. Những thông tin này giúp quá trình chẩn đoán được định hướng chính xác hơn.
Nếu biến tần Siemens 6SL3210-5BB15-5UV1 gặp lỗi và cần kiểm tra, sửa chữa hoặc thay thế linh kiện, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được tư vấn.
Siemens SINAMICS V20 6SL3210-5BB15-5UV1 là biến tần 1 pha công suất 0.55 kW, sử dụng nguồn vào 200–240V AC, dòng ra định mức 3.2A và hỗ trợ quá tải 150% trong 60 giây. Thiết bị được trang bị 4 DI, 2 DQ, 2 AI, 1 AO, giao tiếp USS/Modbus RTU và BOP tích hợp.
Với thiết kế nhỏ gọn và khả năng kết nối linh hoạt, model này phù hợp với nhiều ứng dụng điều khiển động cơ công suất nhỏ. Tuy nhiên, biến tần là thiết bị điện tử công suất nên cần được lắp đặt, vận hành và bảo dưỡng đúng kỹ thuật.
Khi xuất hiện lỗi nguồn, quá dòng, quá áp, quá nhiệt, mất tín hiệu điều khiển, lỗi I/O hoặc giao tiếp, người dùng nên kiểm tra sớm để hạn chế nguy cơ hư hỏng lan rộng và giảm thời gian dừng máy.
Nếu cần kiểm tra, sửa chữa hoặc thay thế linh kiện cho biến tần Siemens 6SL3210-5BB15-5UV1, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được tư vấn phương án phù hợp với tình trạng thực tế của thiết bị.
