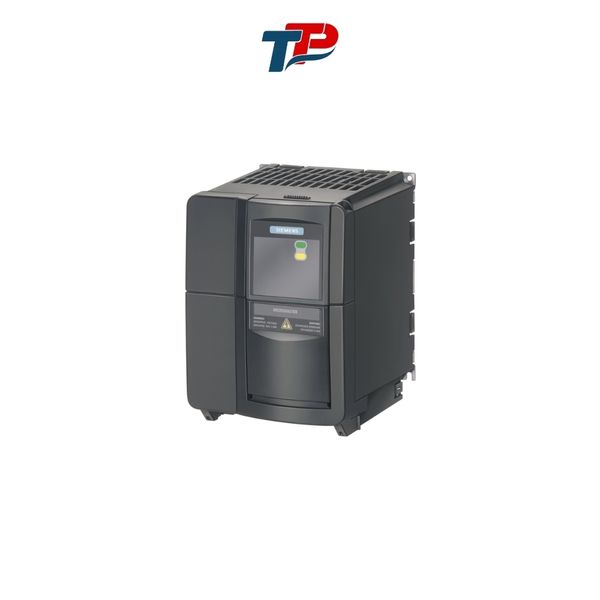

Siemens 6SE6440-2AB22-2BA1 là biến tần thuộc dòng MICROMASTER 440, sử dụng nguồn đầu vào một pha AC 200–240V và cung cấp công suất động cơ định mức 2.2kW. Đây là dòng biến tần Siemens được phát triển cho các ứng dụng truyền động yêu cầu khả năng điều chỉnh tốc độ, mô-men và các chức năng điều khiển linh hoạt hơn so với những dòng MICROMASTER cơ bản.
Theo datasheet chính thức dành cho đúng article number 6SE6440-2AB22-2BA1, biến tần có dòng đầu vào High Overload 20.2A, dòng đầu ra định mức 10.4A, đầu ra ba pha 240V và công suất 2.2kW, tương đương khoảng 3HP. Phiên bản 2AB này được Siemens trang bị bộ lọc Class A tích hợp và thuộc Frame Size B.
MICROMASTER 440 còn nổi bật với 6 Digital Input cách ly có thể chuyển PNP/NPN, 2 Analog Input, 3 Relay Output, 2 Analog Output, cổng RS485 tích hợp và giao thức USS. Thiết bị hỗ trợ cả điều khiển V/f và Vector Control, đồng thời Frame Size A đến F của MM440 có braking chopper tích hợp để sử dụng với điện trở hãm ngoài trong các ứng dụng cần xử lý năng lượng tái sinh.
6SE6440-2AB22-2BA1 được thiết kế cho nguồn lưới một pha 200–240VAC với dung sai ±10%, tần số 47–63Hz. Đây là cấu hình phù hợp với hệ thống có nguồn khoảng 220VAC một pha nhưng cần vận hành động cơ ba pha thông qua biến tần.
Dòng đầu vào High Overload được datasheet hiện hành của Siemens công bố ở mức 20.2A. Dòng đầu vào lớn hơn đáng kể dòng motor 10.4A là đặc tính cần lưu ý của biến tần một pha công suất 2.2kW. Việc lựa chọn thiết bị bảo vệ và hệ thống cấp điện phải căn cứ vào tài liệu kỹ thuật, tiêu chuẩn điện và điều kiện lắp đặt thực tế.
Đầu ra biến tần là ba pha AC với điện áp định mức 240V, công suất 2.2kW và dòng định mức 10.4A. Vì vậy khi lựa chọn động cơ không nên chỉ dựa vào thông số công suất 2.2kW.
Điện áp và dòng trên nameplate motor cũng phải phù hợp với khả năng đầu ra của biến tần. Một động cơ chỉ được cấu hình cho nguồn 380–400V mà không có cách đấu tương thích với điện áp thấp hơn không nên được mặc định sử dụng trực tiếp với MM440 230V.
Siemens công bố MM440 Frame A–F ở chế độ Constant Torque có khả năng chịu khoảng 150% dòng đầu ra định mức trong 60 giây mỗi chu kỳ 300 giây và tải ngắn hạn tới 200% trong khoảng 3 giây.
Với 6SE6440-2AB22-2BA1 có dòng định mức 10.4A, khả năng này hỗ trợ những tải cần mô-men tăng nhanh trong giai đoạn khởi động hoặc khi tải cơ khí thay đổi. Đây là khả năng quá tải tạm thời, không phải dòng cho phép duy trì liên tục.
Datasheet riêng của 6SE6440-2AB22-2BA1 công bố Pulse Frequency 16.000Hz. Tài liệu MM440 cũng xác nhận nhóm Frame A–C nguồn 200V đến phạm vi công suất tương ứng sử dụng tần số xung tiêu chuẩn 16kHz.
Tần số đóng cắt ảnh hưởng tới tiếng ồn động cơ, nhiệt và tổn hao biến tần. Không nên thay đổi thông số này chỉ nhằm giảm tiếng motor mà bỏ qua giới hạn tải và điều kiện làm mát của drive.
MICROMASTER 440 có khả năng điều khiển rộng hơn nhiều biến tần cơ bản. Siemens liệt kê các chế độ Linear V/f, V/f với FCC, Parabolic V/f, Multi-point V/f và các cấu hình V/f chuyên dụng khác.
Ngoài V/f, MM440 hỗ trợ Sensorless Vector Control, Sensorless Vector Torque Control, điều khiển tốc độ Vector với Encoder Feedback và Torque Control với Encoder Feedback. Dải Vector Control được Siemens giới hạn thấp hơn dải V/f và phụ thuộc thông số động cơ cũng như cấu hình hệ thống.
SLVC cho phép MM440 kiểm soát tốc độ và mô-men tốt hơn trong nhiều ứng dụng mà không phải sử dụng encoder. Siemens mô tả chế độ này phù hợp với tải yêu cầu mô-men cao, phản ứng nhanh khi tải thay đổi và khả năng giữ tốc độ chính xác hơn.
Hiệu quả của Vector Control phụ thuộc mạnh vào dữ liệu nameplate và mô hình động cơ. Nếu thông số motor nhập sai, drive có thể hoạt động không ổn định dù phần cứng không gặp lỗi.
MM440 tích hợp 6 Digital Input có cách ly và cho phép lựa chọn logic PNP hoặc NPN. Các đầu vào này có thể được cấu hình để thực hiện RUN, STOP, đảo chiều, reset fault, lựa chọn tần số cố định hoặc những chức năng logic khác thông qua hệ tham số BICO.
Nếu biến tần không nhận lệnh từ PLC hoặc nút điều khiển, cần kiểm tra trạng thái DI, kiểu PNP/NPN, nguồn tín hiệu và parameter assignment trước khi xác định bo I/O hỏng.
Analog Input 1 hỗ trợ 0–10V, 0–20mA và -10V đến +10V. Analog Input 2 hỗ trợ 0–10V hoặc 0–20mA. Hai kênh có thể được sử dụng làm Digital Input bổ sung thứ 7 và thứ 8 khi cấu hình phù hợp.
Các Analog Input thường được dùng nhận tốc độ đặt, tín hiệu quá trình hoặc feedback. Khi giá trị HMI/PLC và tốc độ thực tế không khớp, cần kiểm tra scaling và tham số trước khi kết luận mạch ADC gặp lỗi.
So với MICROMASTER 420, MM440 có hệ thống I/O phong phú hơn. Siemens công bố 3 Relay Output lập trình được và 2 Analog Output 0–20mA.
Relay có thể sử dụng để xuất các trạng thái drive tùy cấu hình, trong khi Analog Output có thể phản ánh tốc độ, dòng, mô-men hoặc các đại lượng được phần mềm hỗ trợ. Khi output không hoạt động cần kiểm tra function assignment trước khi sửa relay hoặc mạch DAC.
MICROMASTER 440 có RS485 tích hợp để trao đổi dữ liệu serial. Giao thức native được tài liệu Siemens của dòng này mô tả là USS.
Qua mạng USS, PLC hoặc bộ điều khiển phù hợp có thể gửi command và setpoint cũng như nhận thông tin vận hành. Nếu mất communication, cần kiểm tra cáp, bus address, baud rate, termination và configuration trước khi xác định transceiver RS485 bị lỗi.
Một điểm nổi bật của MM440 so với nhiều drive đơn giản là braking chopper tích hợp trên các Frame Size A đến F. 6SE6440-2AB22-2BA1 thuộc Frame B nên nằm trong nhóm này.
Trong ứng dụng có năng lượng tái sinh, điện trở hãm ngoài phù hợp có thể được sử dụng với braking chopper của drive theo thiết kế Siemens. Việc lựa chọn điện trở phải căn cứ đúng tài liệu kỹ thuật, công suất hãm và chu kỳ tải; không nên tự chọn chỉ dựa vào công suất động cơ.
Article number 6SE6440-2AB22-2BA1 được Siemens mô tả là phiên bản có built-in Class A filter. Đây là điểm khác với các model 2UC cùng công suất không sử dụng cấu hình filter tương ứng.
Khi mua hoặc thay drive cũ, cần xác minh toàn bộ article number thay vì chỉ tìm “MM440 2.2kW”. Hai thiết bị cùng công suất nhưng khác hậu tố có thể khác nguồn điện, bộ lọc hoặc kích thước.
6SE6440-2AB22-2BA1 thuộc Frame Size B. Kích thước theo hướng rộng × cao × sâu khoảng 149 × 202 × 172mm. Siemens Industry Mall cũng thể hiện kích thước 202 × 149 × 172mm khi trình bày theo thứ tự H × W × D.
Khối lượng phiên bản có bộ lọc khoảng 3.4kg. Khi chuyển sang biến tần khác cần kiểm tra cả vị trí bắt vít, khoảng không tản nhiệt và terminal vì cùng công suất 2.2kW không đồng nghĩa kích thước giống nhau.
Khác SINAMICS V20 có bảng điều khiển tích hợp ngay trên thân, MICROMASTER 440 sử dụng các Operator Panel như BOP hoặc AOP theo cấu hình phụ kiện. Siemens mô tả kích thước của sản phẩm này ở trạng thái “without AOP/BOP”.
Do đó không nên ghi 6SE6440-2AB22-2BA1 mặc định có BOP đi kèm. Khi mua drive cũ hoặc spare part cần kiểm tra thực tế xem bảng điều khiển đã được lắp kèm hay chưa.
Khả năng Vector Control và overload cao giúp MM440 phù hợp với băng tải hoặc cơ cấu có tải thay đổi, miễn motor và tải nằm trong giới hạn kỹ thuật.
6 DI, 3 Relay Output, Analog I/O và RS485 cho phép drive tích hợp với PLC và các thiết bị điều khiển trong máy tự động.
Sensorless Vector Control có thể hữu ích với tải cần mô-men tốt hơn so với điều khiển V/f đơn giản.
Braking chopper tích hợp cho phép hệ thống sử dụng điện trở hãm ngoài phù hợp khi ứng dụng phát sinh năng lượng tái sinh và được thiết kế theo hướng dẫn Siemens.
Các tình trạng dưới đây là những lỗi biến tần và thiết bị điện tử công suất nói chung có thể phát sinh do nguồn điện, thời gian sử dụng, tải cơ khí, motor, nhiệt độ, tham số, truyền thông hoặc linh kiện. Đây không phải khẳng định Siemens 6SE6440-2AB22-2BA1 có lỗi thiết kế hoặc chắc chắn sẽ gặp các vấn đề này.
Nguồn AC, terminal, tầng chỉnh lưu, DC Link hoặc nguồn điều khiển bên trong có thể liên quan. Cần kiểm tra hệ thống cấp điện theo quy trình an toàn trước khi xác định bo mạch bị hỏng.
Nguồn command, Digital Input, setpoint, trạng thái enable hoặc fault có thể khiến motor không nhận lệnh dù tầng công suất vẫn bình thường.
Tải kẹt, thời gian tăng tốc quá ngắn, thông số motor không đúng, chạm chập motor hoặc tầng công suất có thể là nguyên nhân.
Tải quán tính lớn hoặc thời gian giảm tốc không phù hợp có thể làm năng lượng tái sinh tăng điện áp DC Link. Cần đánh giá cấu hình braking thay vì mặc định biến tần hỏng.
Quạt yếu, bụi bám khe gió, nhiệt độ tủ cao hoặc vận hành quá tải kéo dài có thể làm nhiệt độ tăng.
Cần kiểm tra dữ liệu nameplate, chế độ V/f hoặc Vector, motor identification, tải cơ khí và wiring trước khi nghi ngờ IGBT.
Cấu hình PNP/NPN, nguồn tín hiệu hoặc tham số BICO có thể chưa đúng. Nếu các yếu tố này đều tốt mới cần kiểm tra mạch DI.
Chế độ voltage/current, scaling, dây tín hiệu hoặc nhiễu có thể gây sai giá trị. Không nên thay bo analog trước khi loại trừ cấu hình.
Địa chỉ node, baud rate, termination hoặc cáp bus có thể gây lỗi. Nếu hệ thống đã được xác nhận đúng nhưng cổng vẫn không truyền nhận, transceiver RS485 có thể cần kiểm tra.
Quạt có thể bám bụi, mòn ổ bi hoặc suy giảm sau thời gian dài sử dụng, làm tăng nguy cơ lỗi nhiệt.
Nguồn lưới không ổn định, terminal tiếp xúc kém, tụ nguồn lão hóa hoặc mạch nguồn điều khiển có thể gây khởi động lại.
Nên kiểm tra phần cứng khi biến tần không khởi động dù nguồn đã được xác nhận đúng, output mất pha, liên tục báo lỗi sau khi motor và tải đã được loại trừ, quạt không hoạt động, I/O mất chức năng hoặc RS485 không còn truyền thông với hệ thống thử chuẩn.
Với các lỗi quá dòng, quá áp hoặc quá nhiệt, cần đọc fault code và xác định nguyên nhân hệ thống trước. Biến tần là một phần của toàn bộ hệ truyền động nên lỗi motor, cáp, tải hoặc parameter có thể tạo ra biểu hiện tương tự lỗi phần cứng drive.
Công suất Constant Torque / High Overload là 2.2kW, tương đương khoảng 3HP.
Model sử dụng nguồn một pha AC 200–240V.
Dòng đầu ra định mức High Overload là 10.4A.
Datasheet Siemens hiện hành công bố Rated Current phía Input ở chế độ HO là 20.2A.
Có. Siemens xác định 6SE6440-2AB22-2BA1 là phiên bản có built-in Class A filter.
Dòng MM440 có 6 Digital Input, 2 Analog Input, 3 Relay Output và 2 Analog Output. Hai Analog Input còn có thể dùng như Digital Input thứ 7 và thứ 8.
Có. MICROMASTER 440 tích hợp cổng RS485 và hỗ trợ giao thức USS.
Có. MM440 hỗ trợ Sensorless Vector Control và các chế độ Vector Control với encoder khi hệ thống được cấu hình phù hợp.
Có. Siemens xác nhận MM440 Frame Size A đến F có braking chopper tích hợp; model này thuộc Frame B. Điện trở hãm vẫn là thành phần ngoài.
Không. Siemens Industry Mall ghi Product Cancellation có hiệu lực từ ngày 01/10/2019 và hiện định hướng sản phẩm theo spare part/service. Khi chuyển sang nền tảng mới cần sử dụng hướng dẫn migration của Siemens để xác định giải pháp phù hợp.
Siemens 6SE6440-2AB22-2BA1 là biến tần MICROMASTER 440 nguồn 1AC 200–240V, công suất 2.2kW, dòng đầu ra 10.4A, tích hợp bộ lọc Class A, braking chopper, 6 Digital Input, 2 Analog Input, 3 Relay Output, 2 Analog Output và giao tiếp USS qua RS485.
Trong quá trình sử dụng lâu năm, những tình trạng không lên nguồn, báo Overcurrent, Overvoltage, Overtemperature, motor không chạy, output mất pha, quạt hỏng, braking hoạt động bất thường, I/O mất chức năng hoặc RS485 mất truyền thông cần được kiểm tra lần lượt từ nguồn, motor, tải, parameter, wiring và thiết bị bên ngoài trước khi xác định lỗi phần cứng.
Nếu cần kiểm tra IGBT, Gate Driver, cầu chỉnh lưu, tụ DC Link, nguồn điều khiển, quạt, braking chopper, Digital/Analog I/O, relay, RS485 hoặc PCB của Siemens MICROMASTER 440 6SE6440-2AB22-2BA1, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa hoặc đề xuất thay thế hạng mục phù hợp.
