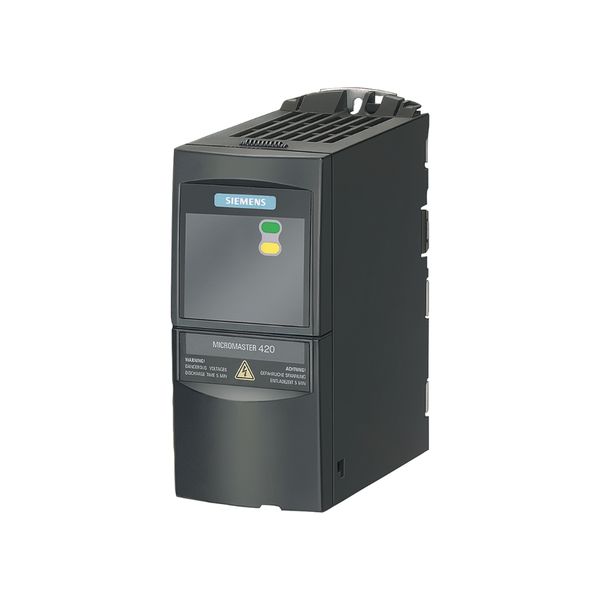

Siemens 6SE6420-2AB15-5AA1 là biến tần thuộc dòng MICROMASTER 420, được thiết kế cho các ứng dụng điều khiển tốc độ động cơ AC công suất nhỏ trong máy móc và hệ thống tự động hóa. Model này sử dụng nguồn vào 1 pha AC 200–240V, công suất đầu ra 0.55kW tương đương khoảng 0.75HP và dòng đầu ra định mức 3A.
Theo datasheet chính thức của Siemens dành riêng cho article number 6SE6420-2AB15-5AA1, biến tần có dòng đầu vào định mức 6.2A, đầu ra 3 pha AC 240V, hiệu suất khoảng 0.96 và hệ số công suất λ khoảng 0.95. Thiết bị hỗ trợ quá tải 150% dòng đầu ra trong 60 giây, sau đó vận hành ở 100% trong 240 giây của chu kỳ tổng cộng 300 giây.
Phiên bản 2AB15-5AA1 thuộc nhóm nguồn 1AC 200–240V có bộ lọc Class A tích hợp theo tài liệu MICROMASTER 420 của Siemens. Ngoài các chức năng điều khiển V/f, biến tần còn tích hợp 3 Digital Input, 1 Relay Output, 1 Analog Input, 1 Analog Output và giao tiếp RS485 sử dụng giao thức USS, hỗ trợ việc kết nối với PLC hoặc hệ thống điều khiển tương thích.
6SE6420-2AB15-5AA1 được thiết kế cho nguồn đầu vào một pha 200–240VAC với dung sai ±10%. Đây là cấu hình phù hợp cho các máy công suất nhỏ sử dụng nguồn điện khoảng 220VAC nhưng cần điều khiển động cơ ba pha thông qua biến tần.
Tần số nguồn cho phép nằm trong khoảng 47–63Hz. Dòng đầu vào định mức của article number này được datasheet Siemens hiện hành công bố là 6.2A. Khi lựa chọn thiết bị bảo vệ và dây nguồn cần căn cứ hướng dẫn lắp đặt, tiêu chuẩn điện và điều kiện thực tế của máy.
Biến tần tạo đầu ra ba pha AC với điện áp định mức 240V, công suất 0.55kW và dòng định mức 3A. Đây là thông số quan trọng khi lựa chọn động cơ tương thích.
Không nên chỉ kiểm tra motor có công suất 0.55kW. Điện áp đấu dây và dòng định mức trên nameplate motor cũng phải phù hợp. Một motor 0.55kW chỉ thiết kế cho điện áp 380/400V mà không có cấu hình cuộn dây phù hợp có thể không thích hợp với đầu ra 230–240V của biến tần.
Siemens công bố khả năng High Overload của 6SE6420-2AB15-5AA1 ở mức 150% dòng đầu ra trong 60 giây, sau đó 100% trong 240 giây của chu kỳ 300 giây. Với dòng định mức 3A, khả năng quá tải giúp biến tần xử lý các giai đoạn tải tăng tạm thời khi khởi động hoặc tăng tốc.
150% không phải mức dòng được phép duy trì liên tục. Nếu biến tần thường xuyên báo quá dòng hoặc phải chạy quá tải kéo dài, cần kiểm tra tải cơ khí, thời gian acceleration, thông số motor và công suất hệ thống.
Datasheet hiện hành ghi tần số xung mặc định của model là 16kHz. Đây là một thông số liên quan đến quá trình đóng cắt tầng công suất để tạo dạng điện áp điều khiển motor.
Phạm vi output frequency cho điều khiển V/f được datasheet thể hiện từ 0 đến 650Hz, đồng thời Siemens ghi chú rằng sản phẩm thực tế được giới hạn ở 550Hz do yêu cầu pháp lý. Đây là khả năng của biến tần chứ không phải tốc độ được phép áp dụng cho mọi động cơ.
MICROMASTER 420 sử dụng các phương pháp điều khiển V/f dành cho các ứng dụng truyền động thông dụng. Manual Siemens còn liệt kê Flux Current Control – FCC, slip compensation, voltage boost, resonance damping và Imax controller trong nhóm chức năng điều khiển.
Việc thiết lập đúng thông số motor giúp biến tần duy trì đặc tính vận hành phù hợp hơn. Nếu motor rung, thiếu mô-men hoặc dòng cao, nên kiểm tra parameter và tải trước khi xác định tầng công suất bị lỗi.
Datasheet riêng của 6SE6420-2AB15-5AA1 xác nhận biến tần có 3 Digital Input tiêu chuẩn. Các đầu vào này có thể được gán các chức năng điều khiển khác nhau theo parameter của MICROMASTER 420.
Trong ứng dụng thực tế, Digital Input thường được dùng cho lệnh ON/OFF, đảo chiều, reset lỗi, lựa chọn tần số cố định hoặc các chức năng logic khác. Nếu drive không nhận lệnh ngoài, cần kiểm tra terminal, nguồn điều khiển và parameter assignment.
MICROMASTER 420 có một Relay Output. Relay có thể được cấu hình để phản ánh các trạng thái như biến tần đang chạy, đạt tần số, cảnh báo hoặc fault tùy chương trình tham số.
Nếu PLC không nhận được tín hiệu từ relay, cần kiểm tra trạng thái parameter, tiếp điểm relay, wiring và thiết bị nhận trước khi xác định relay bên trong biến tần bị hỏng.
Model được trang bị một Analog Input và một Analog Output. Analog Input có thể được sử dụng làm nguồn đặt tần số từ biến trở, PLC hoặc bộ điều khiển quá trình. Analog Output có thể cung cấp tín hiệu giám sát phù hợp theo cách cấu hình của hệ thống.
Nếu motor không thay đổi tốc độ theo tín hiệu analog, cần đo tín hiệu thực tế tại terminal, kiểm tra wiring và xác nhận đúng parameter nguồn setpoint trước khi sửa bo analog.
Manual MICROMASTER 420 của Siemens xác nhận biến tần hỗ trợ giao tiếp USS qua COM Link RS485. Đường bus sử dụng các terminal P+ và N- tương ứng theo sơ đồ của Siemens.
Khi sử dụng mạng USS, hai đầu bus cần được termination đúng. Siemens lưu ý chỉ thiết bị ở đầu và cuối bus sử dụng điện trở kết thúc; cấu hình termination sai có thể gây lỗi truyền dữ liệu dù bản thân biến tần vẫn hoạt động bình thường.
MICROMASTER 420 có PID Controller dành cho các ứng dụng điều khiển quá trình cơ bản. Chức năng này có thể được sử dụng trong hệ bơm, quạt hoặc các hệ thống cần điều chỉnh tốc độ theo tín hiệu feedback.
Manual Siemens cũng liệt kê PID Motor Potentiometer và PID Fixed Setpoint. Việc sử dụng chính xác phụ thuộc vào cấu hình parameter của từng máy.
MICROMASTER 420 hỗ trợ Fixed Frequencies để lựa chọn các giá trị tần số đặt trước, Motor Potentiometer để tăng giảm giá trị setpoint và JOG cho những thao tác chạy thử hoặc dịch chuyển ở chế độ tương ứng.
Những tính năng này giúp nhiều máy đơn giản có thể vận hành mà không cần hệ điều khiển analog phức tạp.
Manual MICROMASTER 420 liệt kê DC Braking và Compound Braking trong nhóm chức năng hãm điện tử. Các chức năng này hỗ trợ quá trình giảm tốc trong các điều kiện được Siemens quy định.
Không nên thay đổi tham số phanh tùy ý khi máy báo quá áp hoặc dừng không đúng. Tải quán tính, thời gian deceleration và giới hạn phần cứng phải được đánh giá trước.
MICROMASTER 420 hỗ trợ Flying Restart để bắt lại động cơ đang quay trong những ứng dụng phù hợp. Manual cũng liệt kê Vdc_max Controller nhằm quản lý tình trạng DC link tăng cao trong quá trình vận hành.
Nếu các chức năng này được cấu hình sai, hành vi của biến tần có thể khác với mong đợi dù phần cứng vẫn bình thường. Vì vậy nên lưu lại bộ parameter trước khi reset hoặc thay biến tần.
6SE6420-2AB15-5AA1 thuộc Frame Size FSA, kích thước khoảng 73mm rộng, 173mm cao và 149mm sâu. Khối lượng tịnh khoảng 1kg.
Khi thay sang biến tần đời mới cần kiểm tra lại kích thước, vị trí terminal, cách bố trí dây và không gian thông gió trong tủ. Công suất giống nhau không đảm bảo kích thước cơ khí giống nhau.
Datasheet Siemens xác nhận model sử dụng quạt làm mát và đạt cấp bảo vệ IP20 / UL Open Type. Vì vậy biến tần cần được lắp trong tủ điện hoặc môi trường được bảo vệ phù hợp.
Quạt bám bụi, kẹt hoặc suy giảm tốc độ có thể khiến nhiệt độ thiết bị tăng. Việc vệ sinh đường gió và kiểm tra quạt là hạng mục bảo trì quan trọng trên biến tần đã sử dụng lâu năm.
Biến tần có thể điều chỉnh tốc độ và thời gian tăng giảm tốc cho băng tải công suất nhỏ, giúp giảm va đập cơ khí khi khởi động.
PID và khả năng điều chỉnh tần số giúp MICROMASTER 420 phù hợp với nhiều hệ thống bơm, quạt và HVAC quy mô nhỏ.
Digital Input, Analog Input và USS cho phép tích hợp biến tần với PLC trong các hệ thống tự động hóa.
Thiết bị có thể điều chỉnh tốc độ motor theo từng giai đoạn nếu tải và motor nằm trong giới hạn kỹ thuật.
Các tình trạng dưới đây là những lỗi biến tần và hệ thống truyền động nói chung có thể phát sinh do nguồn điện, thời gian sử dụng, nhiệt độ, tải cơ khí, motor, firmware, tham số, dây dẫn hoặc linh kiện. Đây không phải khẳng định Siemens 6SE6420-2AB15-5AA1 có lỗi thiết kế hoặc chắc chắn sẽ gặp các vấn đề này.
Nguồn AC, terminal, cầu chỉnh lưu, tụ DC Link hoặc nguồn switching bên trong có thể liên quan. Cần đo nguồn đầu vào trước khi xác định bo mạch hỏng.
Có thể do chưa có lệnh RUN, tần số đặt bằng 0, Digital Input chưa đúng chức năng, đang có fault hoặc motor/wiring gặp sự cố.
Tải cơ khí bị kẹt, acceleration quá ngắn, thông số motor sai hoặc tầng công suất IGBT có thể liên quan.
Tải quán tính lớn hoặc thời gian giảm tốc quá ngắn có thể làm điện áp DC Link tăng. Cần kiểm tra profile giảm tốc và chức năng braking trước khi sửa phần cứng.
Quạt yếu, khe thông gió bám bụi, nhiệt độ tủ cao hoặc tải vượt khả năng có thể gây lỗi nhiệt.
Thông số motor, đặc tuyến V/f, điện áp motor, tải hoặc tầng output có thể là nguyên nhân. Cần kiểm tra motor độc lập trước khi kết luận drive hỏng.
Tín hiệu analog, dây, ground tham chiếu hoặc parameter nguồn setpoint có thể sai. Nên đo trực tiếp tại terminal.
Có thể do parameter chưa gán đúng chức năng, tiếp điểm relay bị mòn hoặc wiring bên ngoài có vấn đề.
Cần kiểm tra P+/N-, địa chỉ bus, tốc độ truyền, termination và cấu hình PLC. Nếu cả mạng mất kết nối, nên kiểm tra bus trước biến tần.
Quạt có thể bám bụi, mòn ổ bi hoặc suy giảm sau thời gian dài sử dụng, làm giảm khả năng tản nhiệt.
Nguồn AC không ổn định, terminal lỏng, tụ điện lão hóa hoặc nguồn điều khiển bên trong có thể gây khởi động lại.
Nên kiểm tra phần cứng khi biến tần không lên nguồn dù 200–240VAC đã đúng, output ba pha mất một hoặc nhiều pha, thường xuyên báo fault sau khi đã xác nhận motor và tải tốt, quạt hỏng, I/O không hoạt động hoặc RS485 mất chức năng dù wiring và parameter chính xác.
Đối với lỗi quá dòng, quá áp hoặc quá nhiệt, cần đọc mã lỗi và kiểm tra hệ thống trước khi thay linh kiện. Nhiều lỗi xuất phát từ motor, tải cơ khí hoặc nguồn điện chứ không phải do bo công suất của biến tần.
Công suất đầu ra định mức là 0.55kW, tương đương khoảng 0.75HP.
Article number này sử dụng nguồn vào một pha AC 200–240V.
Datasheet Siemens công bố dòng đầu ra định mức 3.0A.
Datasheet Siemens hiện hành công bố Rated Current phía Input là 6.2A.
Có. Bảng thông số MICROMASTER 420 của Siemens xác định nhóm 6SE6420-2AB... 1AC 200–240V là phiên bản có built-in Class A Filter.
Model có 3 Digital Input tiêu chuẩn.
Có. Thiết bị có 1 Analog Input và 1 Analog Output.
Có. Manual Siemens mô tả giao tiếp USS qua COM Link RS485.
Tài liệu MICROMASTER 420 được sử dụng để xác minh model này mô tả giao thức USS qua RS485. Không nên tự động gán Modbus RTU của SINAMICS V20 sang MICROMASTER 420.
Datasheet thể hiện khả năng V/f đến 650Hz nhưng ghi chú sản phẩm thực tế bị giới hạn ở 550Hz do quy định pháp lý. Motor vẫn phải vận hành trong giới hạn tốc độ của chính motor và tải.
Siemens 6SE6420-2AB15-5AA1 là biến tần MICROMASTER 420 nguồn 1AC 200–240V, công suất 0.55kW, dòng đầu ra 3A, tích hợp bộ lọc Class A, 3 Digital Input, 1 Relay Output, 1 Analog Input, 1 Analog Output và giao tiếp USS qua RS485. Thiết bị thuộc Frame Size A, cấp bảo vệ IP20 và sử dụng quạt làm mát.
Trong quá trình vận hành, các hiện tượng biến tần không lên nguồn, báo quá dòng, quá áp, quá nhiệt, motor không chạy, output mất pha, Analog/Digital I/O bất thường, quạt hỏng hoặc RS485 mất truyền thông cần được kiểm tra lần lượt từ nguồn, motor, tải, wiring và parameter trước khi xác định lỗi phần cứng.
Nếu cần kiểm tra IGBT, Gate Driver, cầu chỉnh lưu, tụ DC Link, nguồn switching, quạt, Digital Input, Relay Output, Analog I/O, RS485 hoặc PCB của Siemens MICROMASTER 420 6SE6420-2AB15-5AA1, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa hoặc đề xuất thay thế hạng mục phù hợp.
