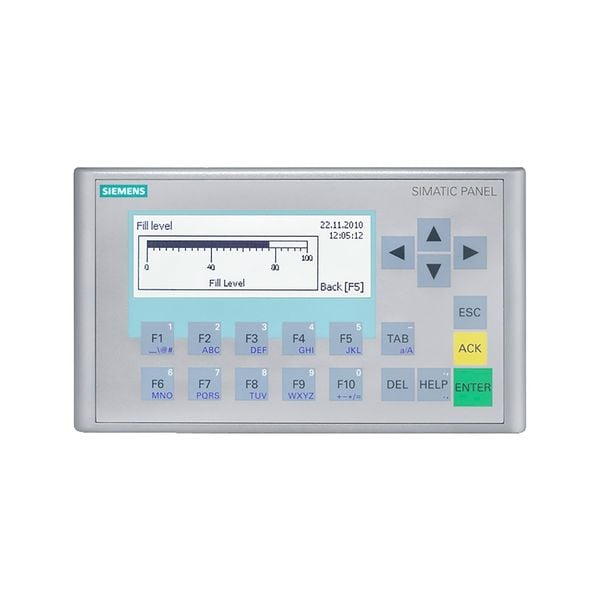

Siemens 6AG1647-0AH11-2AX1 là bảng điều khiển HMI thuộc dòng SIPLUS Basic Panels thế hệ thứ nhất, có tên đầy đủ SIPLUS HMI KP300 Basic mono PN. Thiết bị được Siemens phát triển dựa trên SIMATIC HMI KP300 Basic mono PN mã 6AV6647-0AH11-3AX1 nhưng bổ sung conformal coating và khả năng làm việc trong môi trường nhiệt độ mở rộng từ -25°C đến +60°C, phù hợp hơn với những ứng dụng công nghiệp có điều kiện vận hành khắc nghiệt.
KP300 Basic mono PN sử dụng màn hình LCD FSTN đơn sắc 3.6 inch với vùng hiển thị khoảng 87 × 31mm và độ phân giải 240 × 80 pixel. Thiết bị không sử dụng màn hình cảm ứng; toàn bộ thao tác được thực hiện qua bàn phím màng, bàn phím số/chữ và 10 phím chức năng. Đèn nền LED có thể thể hiện bốn màu trắng, đỏ, xanh lá và vàng để hỗ trợ phân biệt trạng thái vận hành hoặc cảnh báo.
Về truyền thông, 6AG1647-0AH11-2AX1 tích hợp một cổng Ethernet RJ45 10/100Mbps và thuộc phiên bản PN – PROFINET. HMI có thể kết nối với hệ thống PLC SIMATIC tương thích qua PROFINET/LAN. Bộ nhớ ứng dụng của nền tảng KP300 Basic mono PN là 512KB và thiết bị được cấu hình bằng WinCC Basic/STEP 7 Basic trong môi trường TIA Portal phù hợp.
Điểm quan trọng nhất của 6AG1647-0AH11-2AX1 là đây không chỉ là KP300 Basic mono PN tiêu chuẩn. Siemens xác định sản phẩm là phiên bản SIPLUS dựa trên 6AV6647-0AH11-3AX1, được bổ sung conformal coating và công bố phạm vi nhiệt độ từ -25°C đến +60°C.
Lớp phủ bảo vệ trên bảng mạch giúp phiên bản SIPLUS phù hợp hơn với những hệ thống có điều kiện môi trường khó hơn so với môi trường nhà xưởng tiêu chuẩn. Tuy nhiên conformal coating không có nghĩa HMI có thể lắp trực tiếp ngoài trời hoặc tiếp xúc với nước mà không cần thiết kế tủ bảo vệ phù hợp.
KP300 Basic mono PN sử dụng màn hình FSTN với đường chéo thực tế 3.6 inch, vùng hiển thị khoảng 87 × 31mm. Vì vậy tên thương mại thường gọi là Basic Panel 3 inch nhưng thông số đường chéo chính xác được Siemens công bố là 3.6 inch.
Màn hình dạng ngang phù hợp để hiển thị thông số, trạng thái I/O, cảnh báo, giá trị cài đặt, bộ đếm hoặc những trang vận hành không yêu cầu đồ họa phức tạp. Đây là HMI bàn phím dành cho các nhiệm vụ vận hành cơ bản hơn là màn hình cảm ứng đồ họa lớn.
Tài liệu Siemens xác nhận độ phân giải KP300 Basic mono PN là 240 pixel theo chiều ngang và 80 pixel theo chiều dọc. Không nên nhầm thông số này với 192 × 64 pixel hoặc các độ phân giải của những Text Panel/HMI khác.
Do chiều cao chỉ 80 pixel, project nên ưu tiên các thành phần giao diện đơn giản, chữ dễ đọc và thông tin quan trọng. Khi chuyển project sang HMI khác có độ phân giải cao hơn, giao diện có thể cần được chỉnh sửa lại thay vì chỉ sao chép nguyên trạng.
KP300 Basic mono PN là màn hình đơn sắc, nhưng Siemens công bố bốn trạng thái màu ở phần backlighting gồm trắng, đỏ, xanh lá và vàng. Đây là màu của hệ thống đèn nền chứ không phải khả năng hiển thị hình ảnh bốn màu giống màn hình đồ họa màu thông thường.
Việc thay đổi màu nền có thể giúp người vận hành nhận biết trạng thái máy nhanh hơn, chẳng hạn dùng màu khác nhau theo tình trạng bình thường, cảnh báo hoặc lỗi tùy theo cách project được cấu hình.
Siemens công bố Half Brightness Life Time của đèn nền LED khoảng 50.000 giờ tại 25°C. Đây là số giờ vận hành tham khảo cho tới khi độ sáng tối đa giảm xuống còn khoảng một nửa so với ban đầu.
Trên thiết bị đã hoạt động lâu năm, hiện tượng màn hình tối dần không nhất thiết đồng nghĩa bo mạch chính hỏng. Cần phân biệt lỗi backlight, LCD, nguồn panel và phần xử lý trước khi quyết định thay cả HMI.
6AG1647-0AH11-2AX1 không sử dụng màn hình cảm ứng. Siemens công bố thiết bị nhập liệu là membrane keyboard, có 10 phím chức năng cùng bàn phím số và bàn phím chữ/số.
Thiết kế phím vật lý phù hợp với môi trường mà người vận hành đeo găng hoặc cần cảm giác nhấn rõ ràng. Tuy nhiên màng phím là bộ phận chịu thao tác cơ học nên sau thời gian dài có thể xuất hiện tình trạng phím khó nhấn, phải nhấn mạnh hoặc một số phím không còn phản hồi.
Tài liệu Siemens Basic Panels xác nhận Application Memory của KP300 Basic mono PN là 512KB. Đây là bộ nhớ dành cho ứng dụng HMI và khác với các thông số 1MB thường được gán nhầm từ những model khác.
Dung lượng 512KB phù hợp với các project Basic Panel đơn giản. Khi làm việc với HMI cũ, nên lưu giữ project gốc vì việc mất project có thể làm quá trình thay màn hình hoặc phục hồi máy phức tạp hơn nhiều so với chỉ thay phần cứng.
Hậu tố PN cho biết model sử dụng kết nối PROFINET. KP300 Basic mono PN tích hợp một cổng Ethernet RJ45 hỗ trợ tốc độ 10/100Mbps.
Tài liệu Siemens cho thấy các Basic Panels PN có thể kết nối qua PROFINET/LAN với các hệ SIMATIC phù hợp. HMI cần được thiết lập địa chỉ IP, Subnet Mask và các tham số mạng chính xác để giao tiếp ổn định với PLC.
Nếu HMI báo mất PLC nhưng màn hình vẫn hoạt động bình thường, cần kiểm tra địa chỉ IP trước khi nghi ngờ cổng Ethernet hỏng. Hai thiết bị dùng trùng IP hoặc nằm sai subnet đều có thể làm truyền thông thất bại.
Siemens cho phép cấu hình tốc độ mạng 10Mbps hoặc 100Mbps và chế độ truyền tương ứng. Cáp Ethernet, đầu RJ45, switch mạng và PLC cũng phải được kiểm tra trong quá trình chẩn đoán.
KP300 Basic mono PN sử dụng nguồn danh định 24VDC với dải điện áp cho phép từ 19.2VDC đến 28.8VDC. Siemens yêu cầu sử dụng nguồn DC có cách ly điện an toàn phù hợp với hướng dẫn của thiết bị.
Dòng tiêu thụ điển hình khoảng 100mA và dòng liên tục tối đa khoảng 150mA đối với KP300. Nếu nguồn 24V bị sụt áp khi HMI khởi động, thiết bị có thể reset, không lên màn hình hoặc mất kết nối mạng.
Tài liệu migration của Siemens công bố mặt trước KP300 Basic mono PN khoảng 165 × 97mm, kích thước khoét panel 149 × 82mm và độ sâu lắp đặt khoảng 30mm.
Các thông số này cần được kiểm tra khi chuyển sang HMI khác. Một màn hình cùng đường chéo 3.6 inch chưa chắc sử dụng cùng panel cutout, vì vậy thay model có thể yêu cầu chỉnh sửa mặt tủ.
Khi được lắp đúng trên panel với độ dày và bề mặt theo yêu cầu của Siemens, mặt trước KP300 Basic mono PN có thể đạt cấp bảo vệ IP65. Phần này giúp thiết bị phù hợp với bảng điều khiển công nghiệp cần hạn chế bụi và nước tác động từ phía người vận hành.
IP65 không đồng nghĩa toàn bộ thân thiết bị chống nước. Mặt sau, đầu cấp nguồn và cổng Ethernet vẫn phải được đặt trong tủ điện phù hợp.
Phiên bản SIPLUS -25°C đến +60°C phù hợp hơn cho các máy làm việc trong khu vực có nhiệt độ thấp hoặc cao hơn phạm vi thông thường của Basic Panel tiêu chuẩn.
PROFINET cho phép HMI trao đổi dữ liệu với hệ PLC tương thích để hiển thị trạng thái, giá trị sản xuất, alarm và các tham số do chương trình thiết kế.
Bàn phím màng và 10 phím chức năng phù hợp với những ứng dụng không cần cảm ứng nhưng yêu cầu thao tác rõ ràng và đơn giản.
Với máy đã xây dựng project riêng cho KP300 Basic mono PN, giữ hoặc sửa đúng model có thể giảm nhu cầu thay đổi giao diện, chương trình PLC và kích thước panel.
Các tình trạng dưới đây là những lỗi HMI và thiết bị điện tử công nghiệp nói chung có thể phát sinh do nguồn điện, thời gian sử dụng, nhiệt độ, firmware, phần mềm, mạng truyền thông, ngoại vi hoặc linh kiện. Đây không phải khẳng định Siemens 6AG1647-0AH11-2AX1 có lỗi thiết kế hoặc chắc chắn sẽ gặp các vấn đề này.
Cần kiểm tra nguồn 24VDC, terminal nguồn, cầu chì điện tử, dây dẫn và mạch nguồn trước khi xác định mainboard hỏng.
Nguồn sụt dưới phạm vi cho phép, tụ nguồn suy giảm hoặc lỗi mạch bên trong có thể làm thiết bị khởi động lại.
LED Backlight, LCD FSTN, mạch cấp nguồn màn hình hoặc thiết lập Contrast có thể liên quan. Nên phân biệt lỗi hiển thị với lỗi toàn bộ HMI.
LCD, connector màn hình, bộ nhớ hoặc mạch điều khiển hiển thị có thể cần được kiểm tra.
Màng phím, tiếp điểm bàn phím hoặc mạch quét phím có thể suy giảm sau thời gian dài thao tác.
Cần kiểm tra địa chỉ IP, subnet, project HMI, cáp Ethernet, switch và PLC trước khi kết luận cổng RJ45 trên HMI bị lỗi.
Đầu connector bị lỏng, chân tiếp xúc oxy hóa, cáp mạng lỗi hoặc mạch Ethernet có thể gây mất kết nối từng lúc.
Project, firmware, bộ nhớ ứng dụng hoặc nguồn cấp có thể liên quan. Nên kiểm tra khả năng transfer project trước khi can thiệp phần cứng.
Cấu hình mạng, phiên bản WinCC/TIA Portal, kết nối Ethernet hoặc bộ nhớ HMI có thể là nguyên nhân. Cần loại trừ lỗi phần mềm trước khi sửa bo mạch.
Nguồn sai, chập linh kiện hoặc lỗi mạch nguồn có thể gây phát nhiệt. Nếu có dấu hiệu cháy cần dừng hệ thống theo quy trình an toàn để kiểm tra.
Nên kiểm tra phần cứng khi HMI không lên dù nguồn 24VDC đã đúng, màn hình mất hiển thị, nhiều phím không hoạt động, thiết bị reset liên tục hoặc Ethernet không giao tiếp với hệ thống thử đã xác nhận tốt.
Nếu chỉ mất kết nối PLC, cần kiểm tra project, IP và cáp mạng trước. Nếu chỉ màn hình tối, nên kiểm tra LCD, LED Backlight và Contrast trước khi xác định mainboard hỏng.
Đây là SIPLUS HMI KP300 Basic mono PN thuộc Basic Panels thế hệ thứ nhất của Siemens.
Siemens công bố đường chéo thực tế 3.6 inch, vùng hiển thị khoảng 87 × 31mm.
Độ phân giải chính xác là 240 × 80 pixel.
Không. KP300 Basic mono PN được điều khiển bằng bàn phím màng và các phím chức năng.
Thiết bị có 10 phím chức năng theo tài liệu Siemens.
Application Memory của KP300 Basic mono PN là 512KB.
Có. Thiết bị tích hợp một cổng Ethernet RJ45 10/100Mbps và thuộc phiên bản PN.
Nguồn danh định là 24VDC; dải cho phép của nền tảng KP300 là 19.2–28.8VDC.
Siemens công bố 6AG1647-0AH11-2AX1 dựa trên 6AV6647-0AH11-3AX1 nhưng có conformal coating và phạm vi nhiệt độ hoạt động -25°C đến +60°C.
Không. Cần kiểm tra địa chỉ IP, subnet, project, PLC, switch và cáp Ethernet trước khi xác định phần cứng RJ45 hoặc mạch PROFINET bị lỗi.
Siemens 6AG1647-0AH11-2AX1 là SIPLUS HMI KP300 Basic mono PN sử dụng LCD FSTN 3.6 inch, độ phân giải 240 × 80 pixel, 10 phím chức năng, bộ nhớ ứng dụng 512KB và Ethernet RJ45 10/100Mbps cho PROFINET. Phiên bản SIPLUS có conformal coating và được Siemens công bố cho phạm vi nhiệt độ -25°C đến +60°C.
Trong quá trình sử dụng, những hiện tượng HMI không lên nguồn, LCD tối hoặc mất hình, bàn phím không nhận, thiết bị treo, reset hoặc mất giao tiếp PROFINET cần được kiểm tra lần lượt từ nguồn 24VDC, project, địa chỉ IP, Ethernet, PLC và các thiết bị mạng trước khi xác định lỗi phần cứng.
Nếu cần kiểm tra LCD FSTN, LED Backlight, bàn phím màng, bộ nhớ, cổng RJ45, mạch PROFINET, nguồn 24VDC, terminal, mainboard hoặc PCB của Siemens SIPLUS HMI KP300 Basic mono PN 6AG1647-0AH11-2AX1, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa hoặc đề xuất thay thế hạng mục phù hợp.
